Wie begrenze ich eine Schraffur manuell?
- Rufen Sie Schraffur auf und wählen Sie im Dialog Flächendefinition: Manuell. Der Fangmodus springt auf FREI, die Buttons Schraffieren (Enter) und Abbrechen (ESC) erscheinen.
- Klicken Sie die Konturelemente nacheinander an. Kreuzende oder überstehende Elemente sind erlaubt — das Programm nimmt die passenden Teilstücke. Ein zweiter Klick auf ein Element wählt es wieder ab.

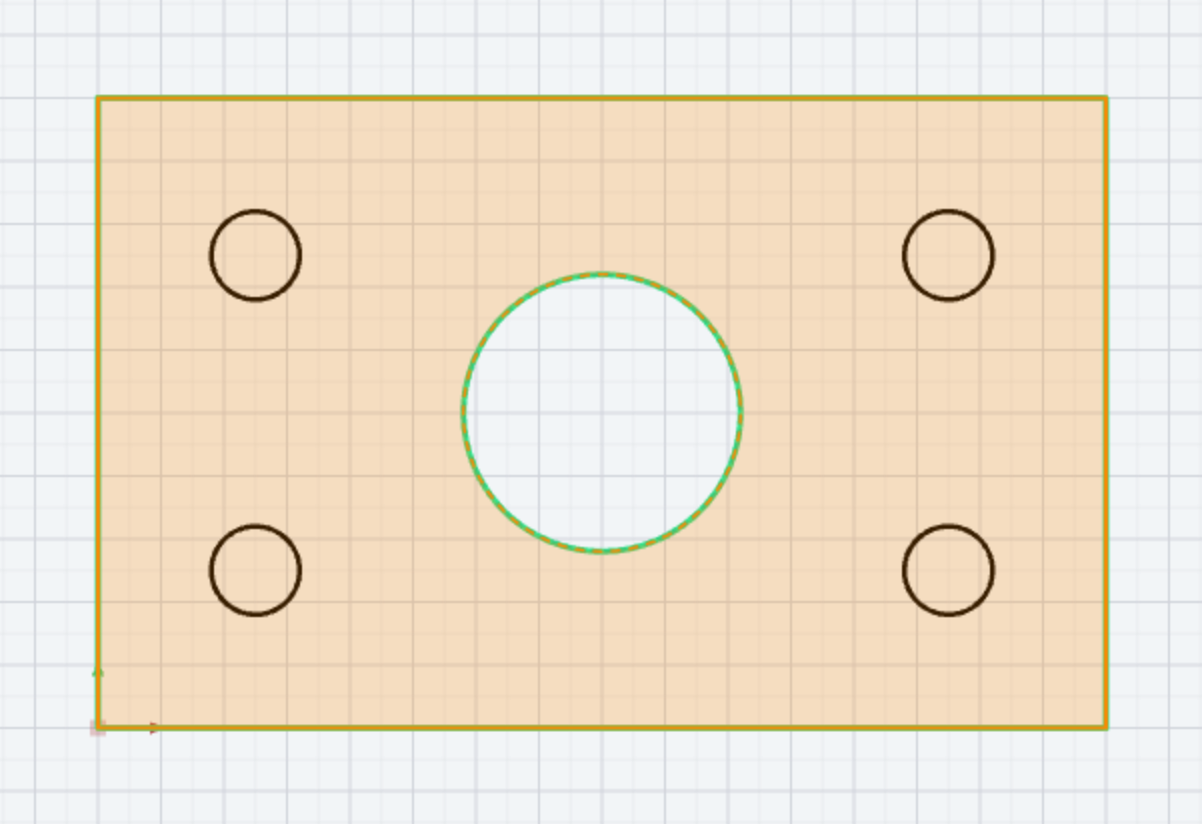

- Sobald sich der Umlauf schliesst, wird die Fläche halbtransparent eingefärbt und die Statuszeile meldet Fläche geschlossen.
- Klicken Sie für Inseln deren Konturelemente ebenfalls an; sie werden gestrichelt umrandet.
- Drücken Sie Enter oder Schraffieren (Enter). Der Modus bleibt auf Manuell — wählen Sie gleich die nächste Fläche, oder beenden Sie mit Automatisch.
Hinweis
Die manuelle Schraffur behält ihre Kontur als Momentaufnahme: Sie wird bei Geometrieänderungen nicht nachgeführt und hat kein Saatpunkt-Quadrat. Ändert sich die Geometrie, legen Sie sie neu an.
Tipp
Im Papierbereich können Sie die Konturelemente auch durch ein Ansichtsfenster hindurch im Modell anklicken; es entsteht eine manuelle Durch-Schraffur.
