Auswahlfilter

Zweck#

Der Auswahlfilter bestimmt, was sich im Auswahlmodus anklicken oder mit dem Gummiband einfangen lässt. Alles andere überspringt das Programm — in einer vollen Zeichnung treffen Sie so nur das, was Sie treffen wollen. Der Filter gilt für Objekte, Schraffuren und Masse gleichermassen.

Ein Häkchen heisst: darf ausgewählt werden. Kein Häkchen: wird übersprungen.

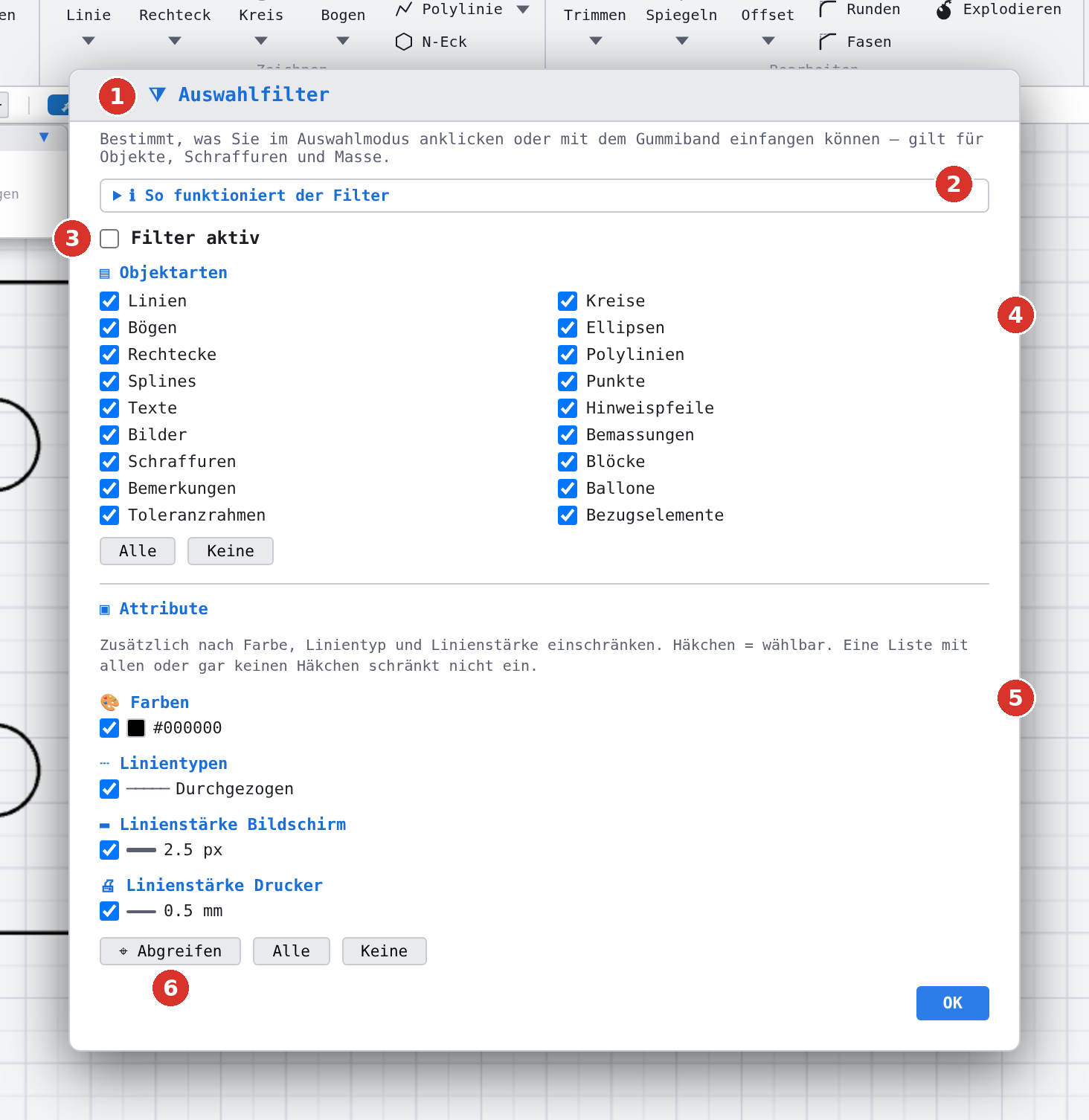

Aufruf#

• Statuszeile: Button FILTER (Statuszeile).

Der Dialog ist nicht sperrend: Sie können ihn offen lassen und weiter in die Zeichnung klicken — genau das braucht das Abgreifen. An der Titelleiste ziehen Sie ihn an eine andere Stelle, falls er die gewünschte Stelle der Zeichnung verdeckt. Geschlossen wird über OK.

Filter aktiv#

Der Haken schaltet den Filter ein und aus. Sie brauchen ihn selten von Hand: Er setzt sich von selbst, sobald etwas eingeschränkt ist, und fällt weg, sobald nichts mehr einschränkt.

Als Einschränkung gilt:

• bei den Objektarten, sobald mindestens eine Art abgewählt ist;
• bei einer Attributliste nur, wenn sie teilweise angehakt ist. Eine Liste mit allen oder mit gar keinen Häkchen schränkt nichts ein — Sie dürfen eine Liste also einfach in Ruhe lassen.

Der Punkt am Button FILTER zeigt in der Statuszeile, dass der Filter wirkt. Ist er rot, ist gar nichts mehr wählbar. Zum Ausschalten nehmen Sie den Haken bei Filter aktiv weg oder klicken überall Alle.

Objektarten#

Achtzehn Arten in zwei Spalten: Linien, Kreise, Bögen, Ellipsen, Rechtecke, Polylinien, Splines, Punkte, Texte, Hinweispfeile, Bilder, Bemassungen, Schraffuren, Blöcke, Bemerkungen, Ballone, Toleranzrahmen und Bezugselemente.

Alle und Keine setzen beziehungsweise löschen sämtliche Häkchen dieser Liste. Ist keine einzige Art angehakt, erscheint im Dialog eine rote Warnzeile: Achtung: Es ist keine Objektart angehakt — damit ist nichts wählbar.

Attribute#

Zusätzlich lässt sich nach Farbe, Linientyp, Linienstärke Bildschirm und Linienstärke Drucker einschränken. Die vier Listen zeigen nur Werte, die in Ihrer Zeichnung tatsächlich vorkommen — auch die von Schraffuren und Massen; Masse steuern Farbe und Bildschirmstärke bei. Ohne das liesse sich eine Schraffurfarbe weder abwählen noch abgreifen.

Alle und Keine wirken auf alle vier Listen zugleich.

Abgreifen#

Statt Häkchen zu suchen, übernehmen Sie die Werte von einem Element in der Zeichnung:

1. ⌖ Abgreifen klicken. Die Statuszeile meldet Abgreifen: Element anklicken, dessen Farbe, Linientyp und Linienstärke im Filter angehakt werden sollen (ESC = Abbruch).
2. Ein Element anklicken — auch eine Schraffur oder ein Mass.

Der erste Klick nach dem Öffnen des Dialogs ersetzt die Häkchen, es bleiben also nur die abgegriffenen Werte stehen (Filter auf das abgegriffene Element gesetzt (Objekt): Farbe …). Jeder weitere Klick ergänzt (Abgegriffen und ergänzt (Maß): …). So sammeln Sie mit wenigen Klicks genau die Werte ein, die Sie wählbar haben wollen.

Esc bricht ab (Abgreifen abgebrochen); ein Klick ins Leere ebenso (Kein Element getroffen — Abgreifen abgebrochen). Alle Wortlaute stehen unter Meldungen zu Layer und Struktur.

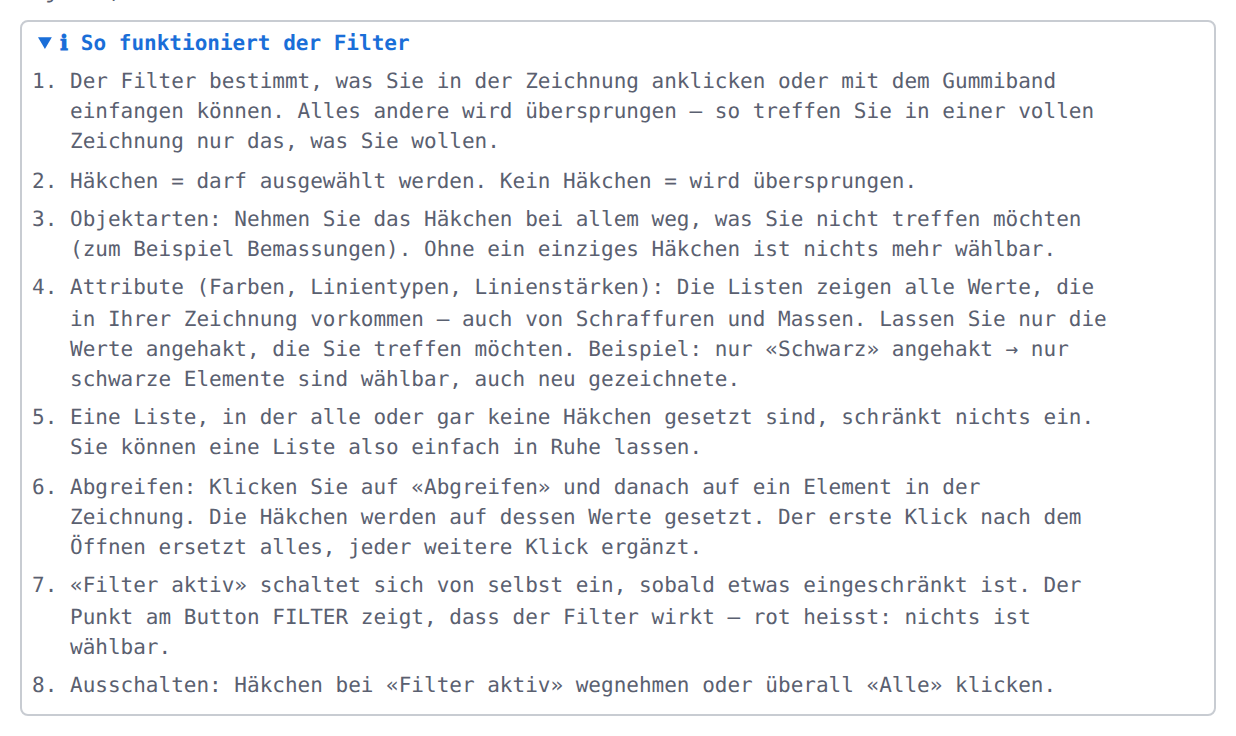

Infotext So funktioniert der Filter#

Der eingeklappte Abschnitt am Kopf des Dialogs erklärt den Filter in acht kurzen Schritten — gedacht für den seltenen Gebrauch, damit man nicht in der Hilfe nachschlagen muss. Ein Klick klappt ihn auf, ein zweiter wieder zu.

Wie lange der Filter gilt#

Der Auswahlfilter ist Arbeitszustand, keine Einstellung:

• Er steht weder in der Zeichnung noch im Browserspeicher und wandert auch nicht über Einstellungen übernehmen mit.
• Bei jedem Programmstart beginnt er unbeschränkt: nicht aktiv, alle Objektarten an, keine Attribut-Häkchen.
• Beim Öffnen einer Zeichnung und bei neuer Zeichnung wird er ebenso vollständig zurückgesetzt.

So kann kein vergessener Filter aus der letzten Sitzung dafür sorgen, dass sich plötzlich nichts mehr anklicken lässt.
