Spiegeln

Zweck#

Spiegeln erzeugt zu den gewählten Elementen gespiegelte Kopien an einer Achse, die Sie mit zwei Punkten festlegen. Die Originale bleiben stehen — symmetrische Teile zeichnen Sie so zur Hälfte und spiegeln die andere. Masse und Schraffuren der Auswahl werden mitgespiegelt.

Aufruf#

• Menüband: Gruppe Bearbeiten, geteilter Button Spiegeln (1) — Familienkopf.
• Klassische Leiste: Gruppe Bearbeiten, Familie Spiegeln (2).
• Befehlssuche : Spiegeln.
• Ohne Auswahl beginnt die Nachwahl (Spiegeln: ersten Punkt der Spiegelachse klicken nach dem Übernehmen).

Ablauf#

1. Elemente wählen, Werkzeug starten.

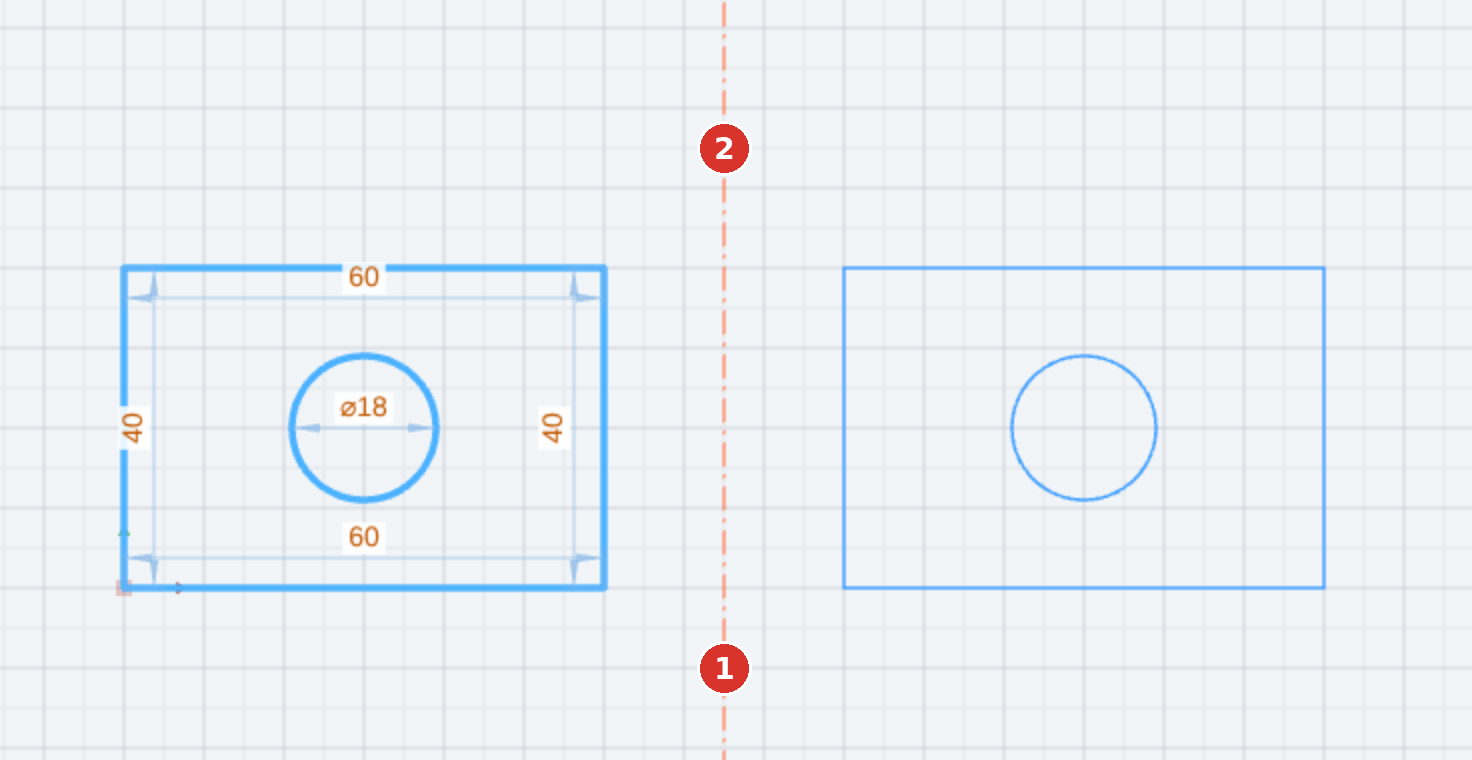

2. Ersten Punkt der Spiegelachse klicken (1) — mit Fang. Die Statuszeile meldet 2. Punkt Spiegelachse....
3. Zweiten Punkt klicken (2). Die Achse ist die Gerade durch beide Punkte; während Sie den Zeiger bewegen, zeigt die Vorschau das Spiegelbild.

Nach dem zweiten Klick liegen die Kopien in der Zeichnung; das Werkzeug ist beendet, die Originale bleiben gewählt.

Optionen und Zusammenhänge#

• Für eine senkrechte oder waagrechte Achse ORTHO einschalten oder den zweiten Punkt mit dem Fang auf einer Hilfslinie setzen.
• Masse an gespiegelten Elementen werden mitgespiegelt und an die Kopien gehängt; Schraffuren kommen mit, wenn sie mitgewählt sind oder innerhalb der Auswahl liegen.
• Soll das Original verschwinden, löschen Sie es danach — oder nehmen Sie das Gizmo, dessen Fenster ein Spiegeln an Ort und Stelle erlaubt.
• Texte werden geometrisch gespiegelt; prüfen Sie ihre Lesbarkeit.

Verwandte Befehle#

• Verschieben und Kopieren · Drehen · Skalieren
