Eine Zeichnung bereinigen

Ziel

Eine Zeichnung, in der lange gearbeitet oder die importiert wurde, wieder in einen sauberen Zustand bringen.

Schritte

  1. Vorher speichern — so ist der Ausgangsstand gesichert.
  2. Datei-Menü Datei → 🧹 Zeichnung prüfen & bereinigen… (1). Das Werkzeug arbeitet nur im Modell; auf einem Blatt wechselt es in den Modellbereich (Bereinigen wirkt auf das Modell — in den Modellraum gewechselt), und ein späteres Ctrl + Z wirkt dort.
  3. Die Prüfung abwarten. Bei jeder Fundart mit 👁 Zeigen nachsehen, worum es geht — der Ausschnitt springt hin und die Stellen blinken orange.
  4. Unter DATEN UND VERWEISE alles angehakt lassen, was entfernt werden soll.
  5. Unter GEOMETRIE-EMPFEHLUNGEN nur anhaken, was wirklich gewünscht ist — Polylinien explodieren zerlegt die Konturen in Einzellinien; Gesperrtes und Unsichtbares wird nicht explodiert, Masse und Verbindungen gehen auf die Stücke über.
  6. 🧹 Bereinigen.

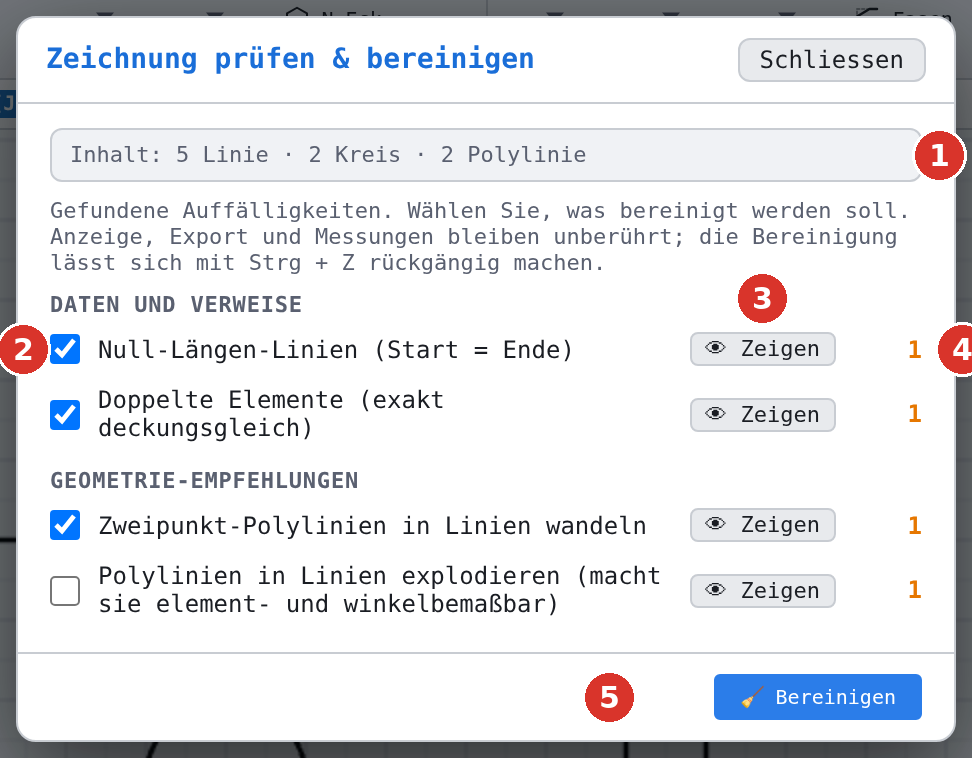

Der Dialog mit Fundarten und (5) «Bereinigen»
Der Dialog mit Fundarten und (5) Bereinigen

Ergebnis

Die Zeichnung ist frei von unnützen Elementen; die Statuszeile nennt die Zahl der entfernten Elemente.

Hinweis

Die ganze Bereinigung ist ein Rückgängig-Schritt: Ctrl + Z stellt den Stand davor wieder her.

Tipp

Unlesbare Werte in einer Datei bereinigt das Programm schon beim Öffnen; die Statuszeile meldet dann rot ⚠ n beschädigte Einträge bereinigt · ….
