Layer anlegen und zuweisen
Ziel
Ein eigener Layer Bohrungen in Grün, auf dem die Bohrungen einer Platte liegen — neu gezeichnet oder nachträglich dorthin verschoben.
Schritte
- In der Sektion Layer ＋ Neu (1) klicken. Layer 6 erscheint am Ende der Liste und ist aktiv.

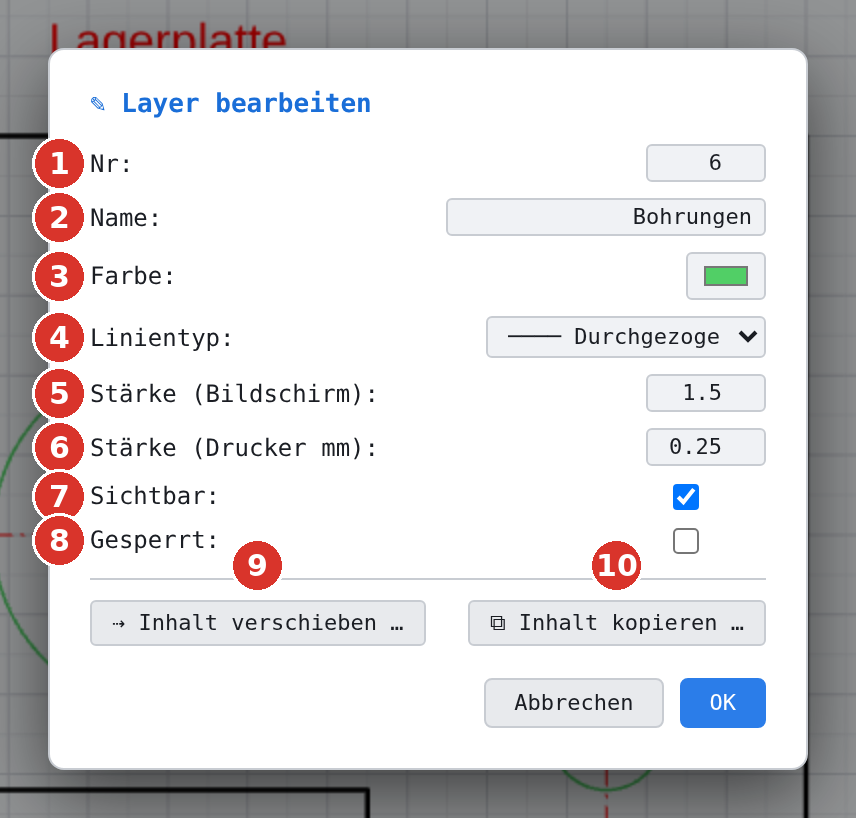

- Die neue Zeile ein zweites Mal klicken (oder ✎ Bearb. (2)). Im Dialog Layer bearbeiten den Namen Bohrungen eintragen (2), die Farbe wählen (3), Linientyp und Stärken prüfen, OK.
- Kreise zeichnen — sie landen auf dem aktiven Layer und übernehmen Farbe und Stärke.
- Bestehende Kreise nachträglich zuweisen: Kreise wählen, im Panel Eigenschaften unter Auf Layer (2) den Layer Bohrungen wählen. Die Elemente übernehmen Farbe und Stärke des Layers.
Ergebnis
Die Statuszeile bestätigt jeden Schritt (Neuer Layer erstellt, Layer "Bohrungen" aktualisiert, 5 Elemente auf Layer "Bohrungen" verschoben). Das Auge der neuen Zeile blendet nun alle Bohrungen auf einmal aus.
Tipp
Soll der neue Layer aussehen wie ein bestehender, nutzen Sie ⧉ Inhalt kopieren … mit dem Ziel Neuer Layer (Kopie von …) — er übernimmt Farbe, Linientyp und Stärken der Vorlage (Layer-Inhalt kopieren).
