Hinweispfeil
Zweck
Zeichnet einen Pfeil mit Text (Leader): Die Spitze zeigt auf die gemeinte Stelle, am anderen Ende steht der Hinweis — etwa eine Passung, eine Oberfläche oder ein Bearbeitungsvermerk.
Aufruf

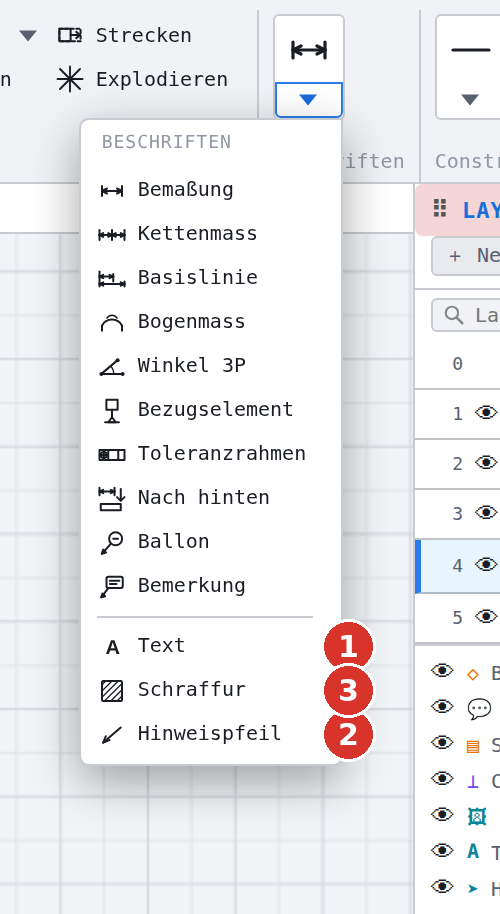

- Menüband: Gruppe Beschriften — bei 1400 Pixeln zugeklappt, das Dreieck öffnet die Liste, Eintrag Hinweispfeil Hinweispfeil (2).
- Klassische Leiste: eigener Button .
- Befehlssuche : Hinweispfeil (Kategorie Beschriften).
- Kein Tastenkürzel.
Ablauf
- Werkzeug aufrufen.

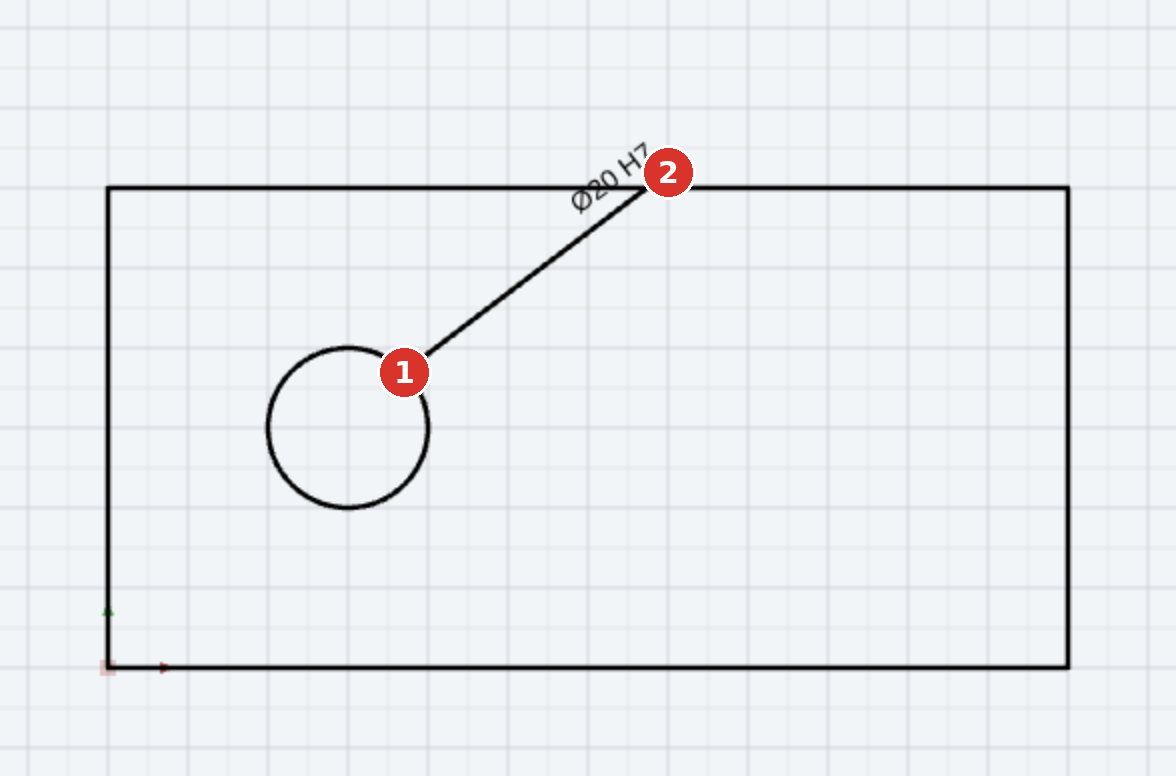

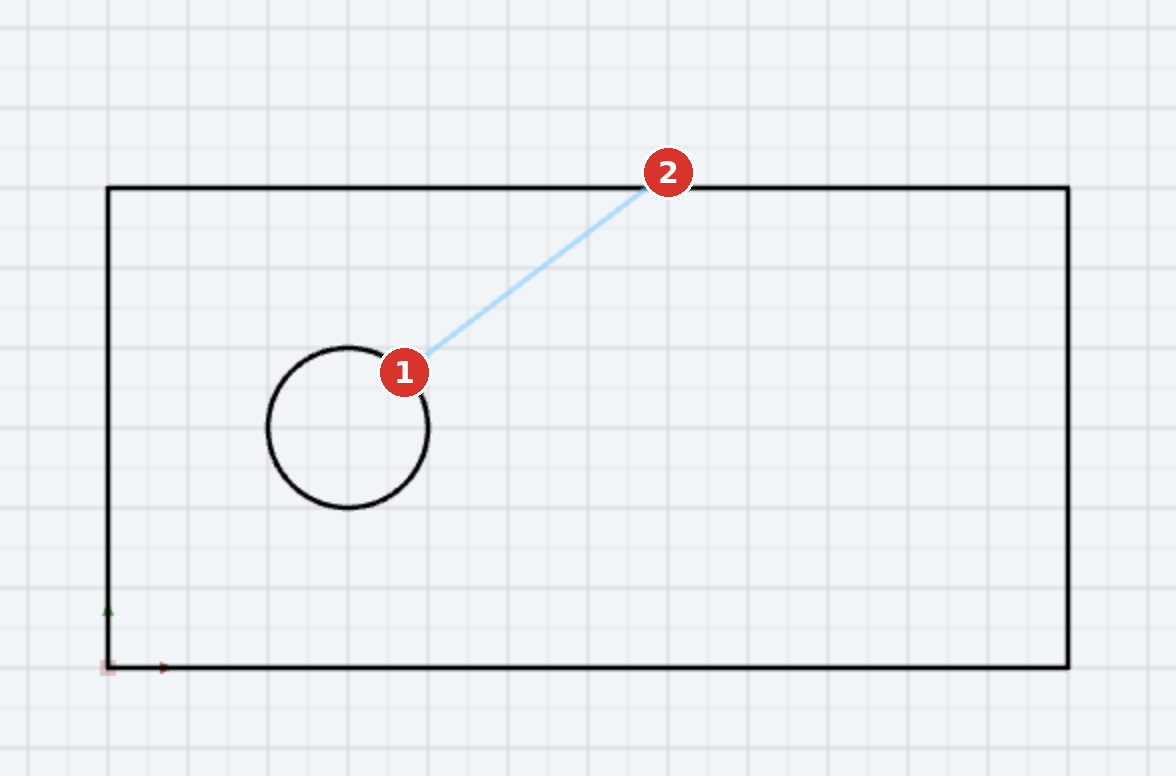

- 1. Klick: die Pfeilspitze setzen. Die Statuszeile meldet Pfeilspitze gesetzt — 2. Punkt (Textende) klicken.
- 2. Klick: das Textende festlegen.
- Eine Rückfrage des Browsers fragt nach dem Text; leer lassen ergibt einen Pfeil ohne Text.
- Die Statuszeile meldet Hinweispfeil platziert.
Einstellungen

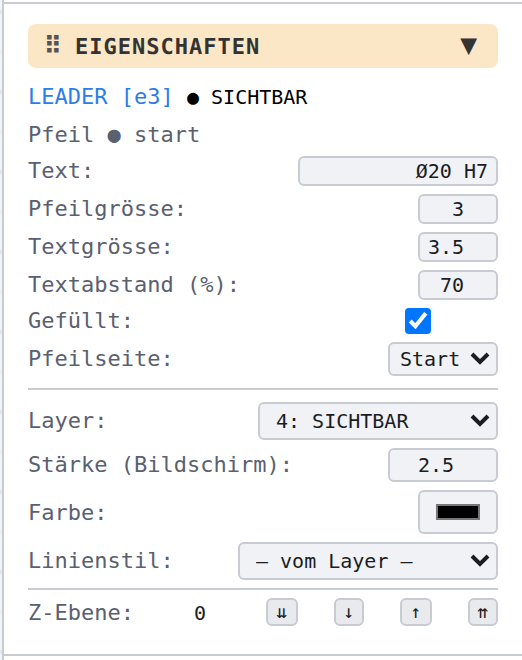

Pfeilgrösse, Textgrösse, gefüllte oder offene Pfeilspitze, die Seite der Spitze und der Textabstand stehen im Panel Eigenschaften der Auswahl. Die zuletzt eingestellten Werte gelten als Vorgabe für den nächsten Hinweispfeil.
Bearbeiten
Ein Doppelklick auf den Pfeil öffnet eine Rückfrage des Browsers mit dem bisherigen Text; nach OK meldet die Statuszeile Hinweispfeil geändert. Die beiden Endpunkte lassen sich an ihren Griffen ziehen.
Stand v3.0.24 sind die beiden Rückfragen (Hinweistext (leer = kein Text): und Hinweistext:) auch in der englischen Oberfläche deutsch.
Wirkung
Das Setzen ist ein Rückgängig-Schritt. Der Pfeil entsteht auf dem aktiven Layer und lässt sich im Panel Layer zusammen mit allen Hinweispfeilen ein- und ausblenden. Beim DXF-Export entsteht ein natives LEADER-Objekt mit verknüpftem Text.
