Import und Export

Was zum Datenaustausch gehört

LiberoDraft speichert seine eigenen Zeichnungen als .cad2d-Datei (Speichern). Für den Austausch mit anderen Programmen und für Vorlagen aus der Werkstatt gibt es fünf weitere Wege:

WegWofür
DXF importieren / DXF exportierenAustausch mit anderen CAD-Programmen — Geometrie, Layer, Farben, Masse, Schraffuren und Blöcke
SVG importieren / SVG exportierenVektorgrafik aus Illustrations- und Layoutprogrammen, Ausgabe für Web und Dokumentation
DWG importieren… / DWG exportieren…, STEP importieren…DWG und STEP über die Zusatzprogramme LiberoDWG und STEP2LiberoDraft — das Datei-Menü öffnet das jeweilige Programm in einem neuen Reiter
Bild einfügenFoto, Scan oder Bildschirmfoto als Vorlage zum Nachzeichnen
Zeichnung importiereneine zweite LiberoDraft-Zeichnung in die offene Zeichnung übernehmen

Der Export ist auf zwei Seiten beschrieben: die Befehle unter DXF exportieren und SVG exportieren, die Rückfragen und Wahlfenster unter Rückfragen beim Export und DXF-Optionen.

Aufruf

Alle Import- und Export-Befehle stehen im Datei-Menü Datei — in der klassischen Leiste und im Menüband öffnet derselbe Button dasselbe Menü.

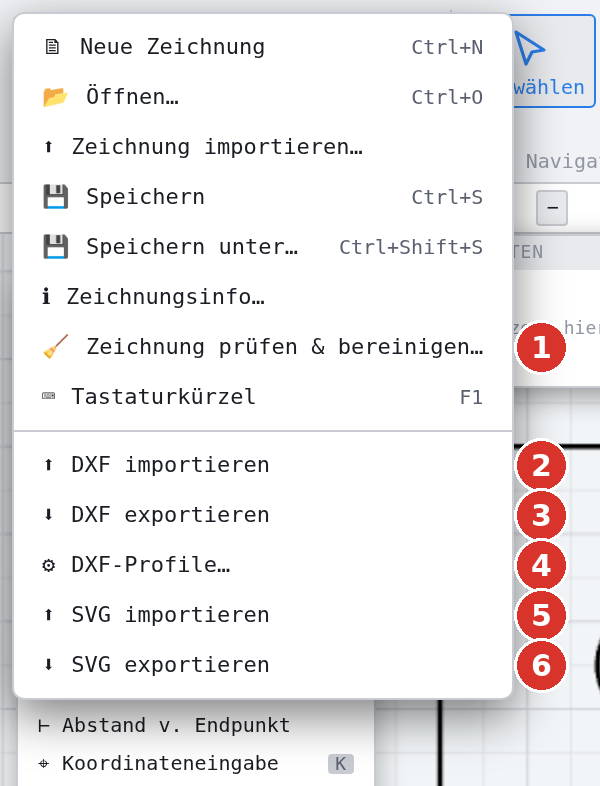

Datei-Menü: (1) Zeichnung prüfen & bereinigen…, (2) DXF importieren, (3) DXF exportieren, (4) DXF-Profile…, (5) SVG importieren, (6) SVG exportieren, (7) DWG importieren…, (8) DWG exportieren…, (9) STEP importieren…
Datei-Menü: (1) Zeichnung prüfen & bereinigen…, (2) DXF importieren, (3) DXF exportieren, (4) DXF-Profile…, (5) SVG importieren, (6) SVG exportieren, (7) DWG importieren…, (8) DWG exportieren…, (9) STEP importieren…

Bild einfügen Bild, Koordinatentabelle Koordinaten und Achsenkreuz Achsenkreuz liegen im Menüband in der Gruppe Datei als eigene Buttons.

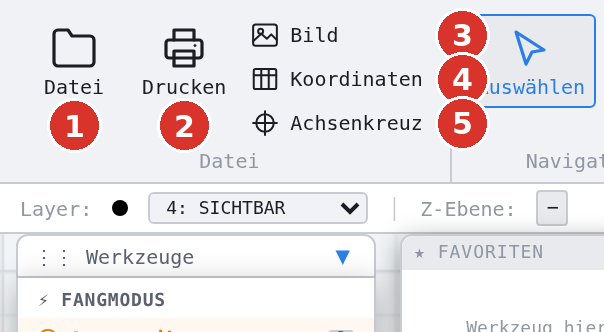

Menüband, Gruppe «Datei»: (1) Datei-Menü, (2) Drucken, (3) Bild einfügen, (4) Koordinatentabelle, (5) Achsenkreuz einfügen
Menüband, Gruppe Datei: (1) Datei-Menü, (2) Drucken, (3) Bild einfügen, (4) Koordinatentabelle, (5) Achsenkreuz einfügen

In der klassischen Leiste liegt die ganze Gruppe Datei & Import/Export bei einer Fensterbreite von 1400 Pixeln im Überlauf-Menü ☰ ganz links, unter der Gruppe Zusatzprogramme; auf breiteren Bildschirmen steht sie offen in der Leiste. Speichern unter… erreichen Sie auch mit Ctrl + Shift + S.

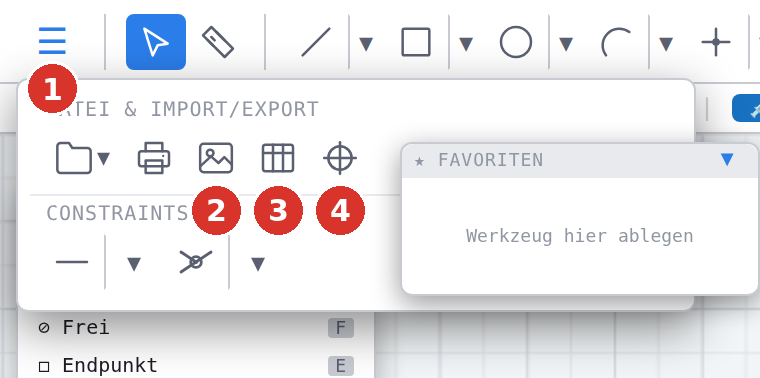

Klassische Leiste, Überlauf-Menü «☰» geöffnet: (1) der Button «☰», (2) Bild einfügen, (3) Koordinatentabelle, (4) Achsenkreuz
Klassische Leiste, Überlauf-Menü ☰ geöffnet: (1) der Button ☰, (2) Bild einfügen, (3) Koordinatentabelle, (4) Achsenkreuz

DWG und STEP

LiberoDraft selbst importiert und exportiert DXF und SVG. Für DWG und STEP stehen am Ende des Datei-Menüs, durch einen Trennstrich abgesetzt, drei Einträge, die das passende Zusatzprogramm in einem neuen Reiter öffnen — mehr tun sie nicht, gelesen und geschrieben wird dort:

  • ⬆ DWG importieren… öffnet LiberoDWG. LiberoDWG liest DWG-Dateien und LiberoDraft-Dateien selbst, speichert als LiberoDraft-Datei oder übergibt direkt an LiberoDraft.
  • ⬇ DWG exportieren… öffnet dasselbe Programm. Speichern Sie die Zeichnung zuerst, laden Sie sie in LiberoDWG und exportieren Sie sie dort als DWG.
  • ⬆ STEP importieren… öffnet STEP2LiberoDraft; dort laden Sie die STEP-Datei.

Die Einträge sind wie das Menü Zusatzprogramme an die Registrierung gebunden, und sie stehen auch in der Befehlssuche. Einzelheiten und die Meldungen der Statuszeile: Dateien — DWG und STEP über Zusatzprogramme.

Was beim Import mit den Layern geschieht

Ein DXF bringt eigene Layer mit. LiberoDraft legt für jeden DXF-Layer einen Layer an, sofern es ihn noch nicht gibt, und hängt die Elemente dort ein. Welcher DXF-Name auf welchen Layer führt, steuert das aktive DXF-Profil: Es kennt Layer-Zuordnungen (mit Platzhaltern * und ?), die Linientyp-Übersetzung und den Schalter Vereinheitlichen, der alle Objekte auf die Layer-Vorgabe zieht statt ihre eigene Farbe zu behalten.

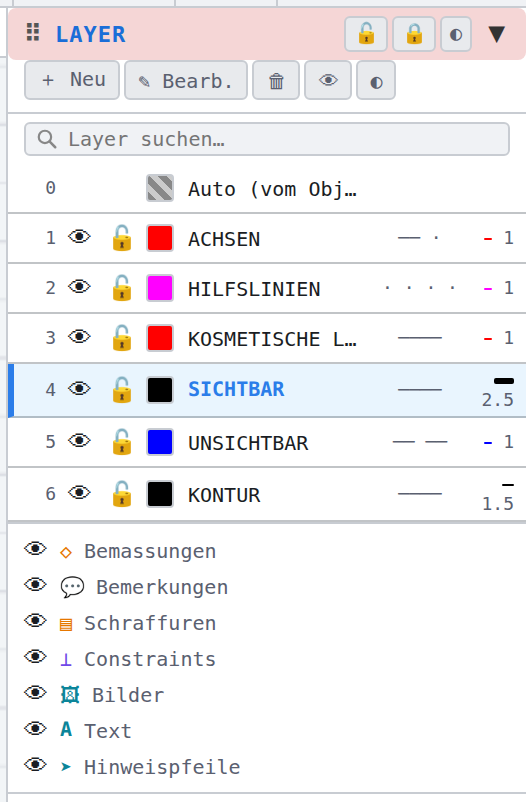

Panel «Layer» nach dem Import: der Layer «KONTUR» aus der DXF-Datei ist neu dazugekommen, «ACHSEN» war bereits vorhanden
Panel Layer nach dem Import: der Layer KONTUR aus der DXF-Datei ist neu dazugekommen, ACHSEN war bereits vorhanden

Ohne Profil gilt: eine ausdrückliche Objektfarbe bleibt erhalten, sonst erbt das Element die Layerfarbe; die Linienbreite kommt immer vom Layer. Der SVG-Import kennt keine Layer — alle Elemente landen auf dem aktiven Layer.

Prüfung nach jedem Import

Nach DXF- und SVG-Import läuft die Prüfung automatisch mit. Findet sie Auffälligkeiten, meldet die Statuszeile deren Zahl und der Dialog Zeichnung prüfen & bereinigen öffnet sich von selbst; ist alles in Ordnung, erscheint nur die Meldung. Nach dem DXF-Import zeigt LiberoDraft zusätzlich die Import-Übersicht mit einer Bilanz der eingelesenen Elemente und empfohlenen Bereinigungen.

Hinweis

Fremde Polylinien lassen sich nicht element- und winkelbemassen. Die Import-Übersicht bietet deshalb an, sie gleich in Linien zu explodieren — das lässt sich mit Ctrl + Z zurücknehmen.

Wenn Import oder Export scheitern

  • Öffnen: Scheitert Öffnen… — auch einer DXF- oder SVG-Datei, auch erst beim Einsetzen —, bleibt die bisherige Zeichnung, wie sie war (Inhalt, Name, Rückgängig-Verlauf). Die Statuszeile meldet rot «Datei» nicht geöffnet — Zeichnung unverändert (Grund). Eine DXF- oder SVG-Datei, aus der nichts Lesbares entsteht, weist Öffnen… ab.
  • Einfügen: Scheitert ein Einfügen — DXF oder SVG ablegen oder importieren, Zeichnung importieren…, Block laden, Normteil, Ctrl + V, Übergabe aus einem Zusatzprogramm —, bleibt die Zeichnung ebenso unverändert; rote Meldung «Name» nicht eingefügt — Zeichnung unverändert (Grund).
  • Beschädigte Werte: Unlesbare Werte in einer Datei, einem Paket oder in den LiberoDraft-Daten einer DXF werden beim Lesen bereinigt (ein unlesbarer Wert fällt auf die Vorgabe zurück, ein Element ohne lesbare Geometrie fällt weg). Die Statuszeile meldet dann rot und vorn ⚠ n beschädigte Einträge bereinigt · ….
  • Export: Scheitert die Erzeugung einer Datei — DXF, SVG, Block als Datei, Stückliste als CSV, Normteil, Einstellungen, Profil-Datei —, entsteht keine Datei, und die Statuszeile meldet rot, was fehlgeschlagen ist, mit dem Grund (Meldungen zum Drucken und Exportieren).
  • DWG und STEP: Öffnet ein Eintrag das Zusatzprogramm nicht, weil es in der Liste der Zusatzprogramme fehlt, meldet die Statuszeile rot Zusatzprogramm «LiberoDWG» nicht in der Liste gefunden bzw. Zusatzprogramm «STEP2LiberoDraft» nicht in der Liste gefunden; ist eine Registrierung nötig und gilt kein Startlink, erscheint das Fenster 🔒 Nicht freigeschaltet (Meldungen bei Datei und Werkzeugen).
  • Zurücknehmen: Ctrl + Z nach einem Import nimmt auch die mitgebrachten Blöcke, Layer und Stücklisten-Felder zurück, sofern sie sonst nirgends verwendet werden.
  • Zu dichte Schraffur: Ergäbe eine Schraffur aus einer DXF mehr als 200'000 Linien, zeigt LiberoDraft sie als Fläche in ihrer Farbe (Schraffuren).

Grenzen

PunktStand 4.0.55
SVG-Export aus dem Modellzeichnet wie der Druck, mit allem Sichtbaren (Drucken); Masse, Schraffuren und Beschriftungen sind im SVG Darstellung und kommen beim SVG-Import nicht als Masse zurück
Bilderwerden nicht nach DXF exportiert; im SVG erscheinen sie
Blätterder Papierbereich wird beim DXF- und SVG-Export flachgerechnet ausgegeben, es entsteht keine Paper-Space-Struktur
DWG und STEPwerden nicht von LiberoDraft selbst gelesen oder geschrieben, sondern über die Zusatzprogramme LiberoDWG und STEP2LiberoDraft; das Datei-Menü öffnet sie nur
DateiwahlImport und Export laufen über den Datei-Dialog des Browsers; die Ausgabe wird heruntergeladen
