Bögen
Zweck
Ein Bogen ist ein Ausschnitt aus einem Kreis. Welches der drei Werkzeuge das richtige ist, hängt davon ab, was in der Konstruktion feststeht: der Mittelpunkt, drei Punkte, durch die der Bogen laufen muss, oder Start, Ende und Radius. Alle drei liefern dasselbe Element, nur der Weg dorthin ist ein anderer.
Beim Bogen (Mitte) und beim Bogen (Start/Ende/Radius) bestimmen Sie mit der Maus, ob der Bogen gegen oder im Uhrzeigersinn läuft. Gespeichert wird jeder Bogen gegen den Uhrzeigersinn vom Start- zum Endwinkel; ein Bogen, den Sie im Uhrzeigersinn zeichnen, ist derselbe Bogen vom Endpunkt bis zum Startpunkt. Beim Bogen durch drei Punkte und bei den tangentialen Bögen bestimmen die Punkte bzw. Elemente den Bogen.
Aufruf

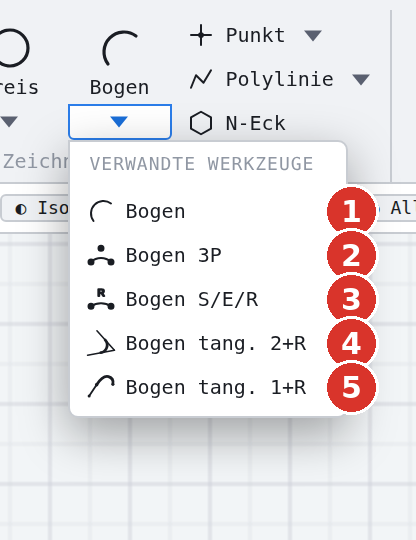

- Menüband: Gruppe Zeichnen, Button Bogen Bogen (4); das Dreieck öffnet die Familie mit Bogen 3P (2) und Bogen S/E/R (3).
- Klassische Leiste: Aufklapp-Dreieck der Bogen-Familie (4).
- Befehlssuche : Bogen.

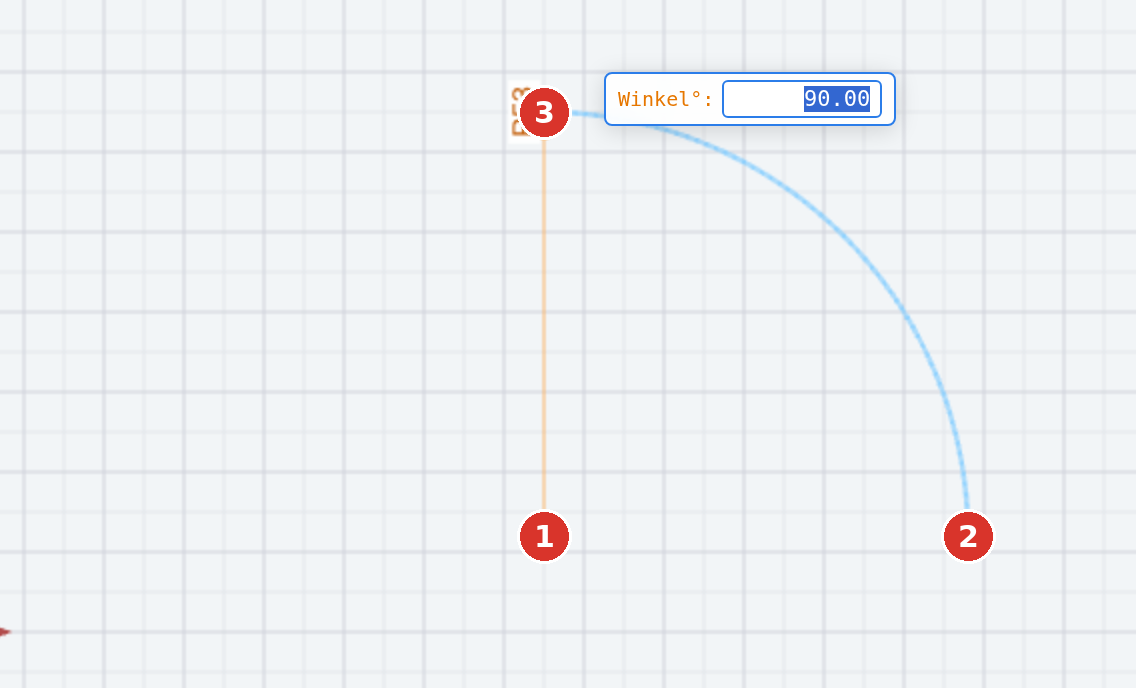

Bogen (Mitte)
Bogen Der klassische Weg über den Mittelpunkt:
- Mittelpunkt klicken (1).
- Radius und Startwinkel klicken (2) — der Abstand zum Mittelpunkt ergibt den Radius, die Richtung den Startwinkel.
- Endpunkt klicken (3) — Endpunkt klicken oder Winkel eingeben — + gegen, − im Uhrzeigersinn. Die Richtung folgt der Maus: Fahren Sie vom Startpunkt aus gegen den Uhrzeigersinn um den Mittelpunkt, läuft der Bogen gegen den Uhrzeigersinn, fahren Sie im Uhrzeigersinn, läuft er im Uhrzeigersinn. Statt zu klicken können Sie den Winkel im Feld Winkel°: eintippen und Enter drücken. Eine ungültige Eingabe (z.B. «abc» oder «1e13») lehnt das Programm mit roter Meldung ab; das Werkzeug läuft weiter.

Ist Bemassung beim Zeichnen erstellen eingeschaltet, erhält der Bogen sein Radiusmass in der Mitte des Bogens (Live-Bemassung).
Richtung und Winkel
Das Feld Winkel°: zeigt den Winkel ab dem Startpunkt mit Vorzeichen: positiv gegen, negativ (−) im Uhrzeigersinn. Das Programm verfolgt dabei, wie weit die Maus um den Mittelpunkt gefahren ist — auch über 180° hinaus; nach einer ganzen Umdrehung beginnt die Zählung von vorn, und wer über den Startpunkt zurückfährt, kehrt die Richtung um. Klicken Sie, ohne die Maus vorher um den Mittelpunkt bewegt zu haben, nimmt der Bogen den kürzeren Weg; genau gegenüber gilt gegen den Uhrzeigersinn.

Getippt gilt dasselbe Vorzeichen: 90 ergibt einen Viertelbogen gegen den Uhrzeigersinn, -90 einen im Uhrzeigersinn. 360° (und Vielfache davon) ergeben keinen Bogen (Winkel ergibt keinen Bogen (0° oder 360°)); ein Klick genau in Richtung des Startpunkts meldet Winkel zu klein.

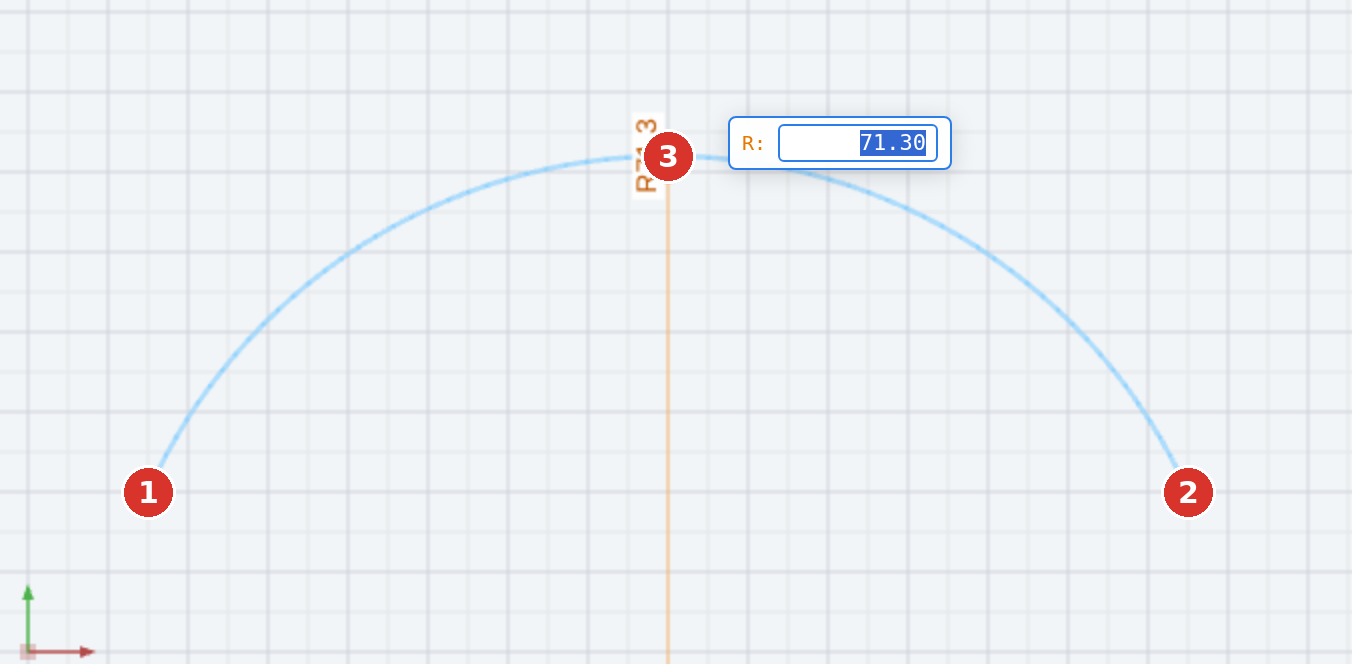

Bogen (3 Punkte)
Bogen 3 Punkte Der Bogen läuft durch drei vorgegebene Punkte:
- Startpunkt klicken (1).
- Endpunkt klicken (2) — Endpunkt klicken….
- Wölbung festlegen (3) — Wölbung / Radius definieren…: Die Vorschau folgt der Maus, ein Klick legt den Bogen fest; alternativ den Radius im Feld R eintippen.

Dieser Weg ist der richtige, wenn Anfang und Ende an bestehender Geometrie liegen und nur die Wölbung frei ist.

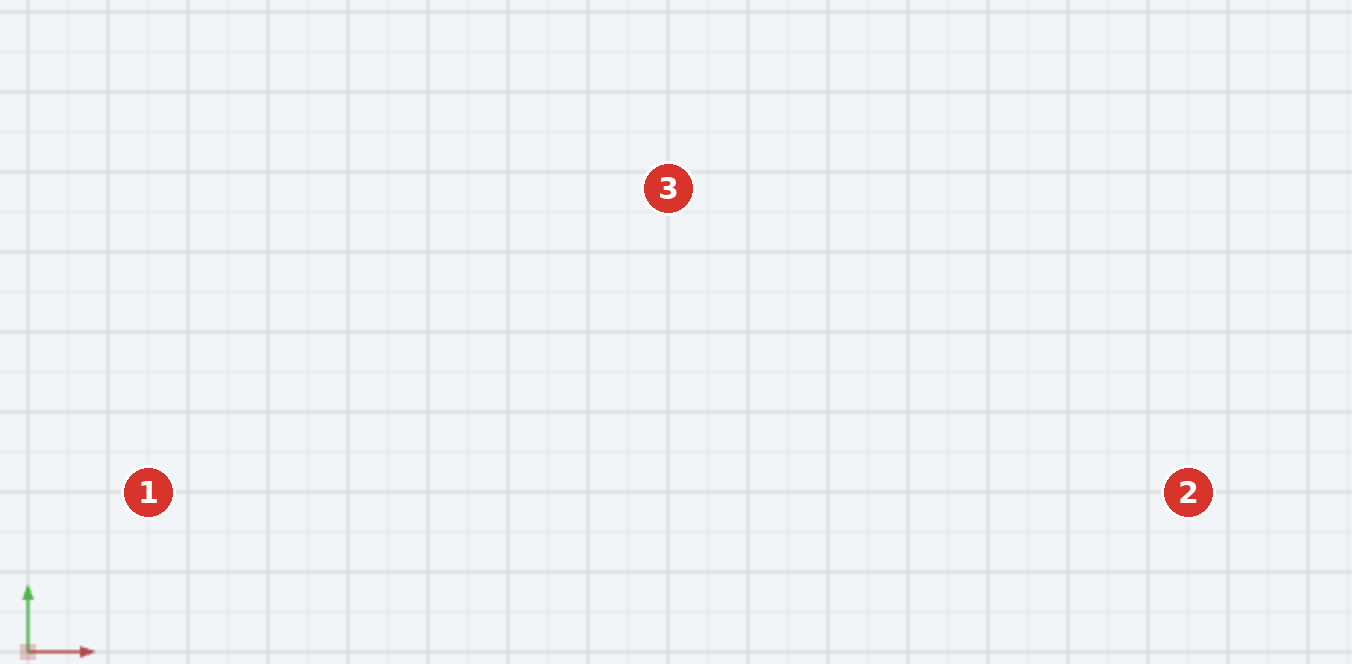

Bogen (Start/Ende/Radius)
Bogen Start/Ende/Radius Hier sind Anfang, Ende und der Radius gegeben:
- Startpunkt klicken (1).
- Endpunkt klicken (2).
- Nach dem zweiten Klick fragt ein Browserfenster Radius (min n): — vorgeschlagen ist die halbe Sehne plus 5. Radius eintippen und mit OK bestätigen; Abbrechen verwirft den Bogen.
- Bogen wählen — Bogen mit der Maus wählen, dann klicken: Durch Start- und Endpunkt gehen mit diesem Radius vier Bögen — links oder rechts der Verbindungslinie, jeweils der kleinere oder der grössere. Die Vorschau zeigt den Bogen, dessen Linie der Maus am nächsten liegt; ein Klick setzt ihn, Esc bricht ohne Bogen ab.
So erhalten Sie jeden der vier Bögen, gleich in welcher Reihenfolge Sie Start- und Endpunkt klicken — auch einen Bogen über 180°. Klicken Sie, ohne die Maus zu bewegen, entsteht der kleinere Bogen, der sich vom Startpunkt zum Endpunkt gesehen nach rechts wölbt. Mit Bemassung beim Zeichnen erstellen steht das Radiusmass in der Mitte des gewählten Bogens.


Ist der Radius kleiner als die halbe Sehne, gibt es keine Lösung: Radius zu klein. Fallen Start- und Endpunkt zusammen, meldet das Programm Bogen nicht möglich.
Optionen
- Alle drei Werkzeuge zeichnen auf dem aktiven Layer; Attribut abgreifen (J) wirkt vorher.
- Der Objektfang gilt für alle Punkte, K öffnet die Koordinateneingabe.
- Jeder Bogen ist ein eigener Schritt für Rückgängig.
Verwandte Befehle
- Bögen tangential — Anschluss an bestehende Elemente
- Kreis · Kreis-Konstruktionen
- Bananenloch — bogenförmiges Langloch
