Druckdialog

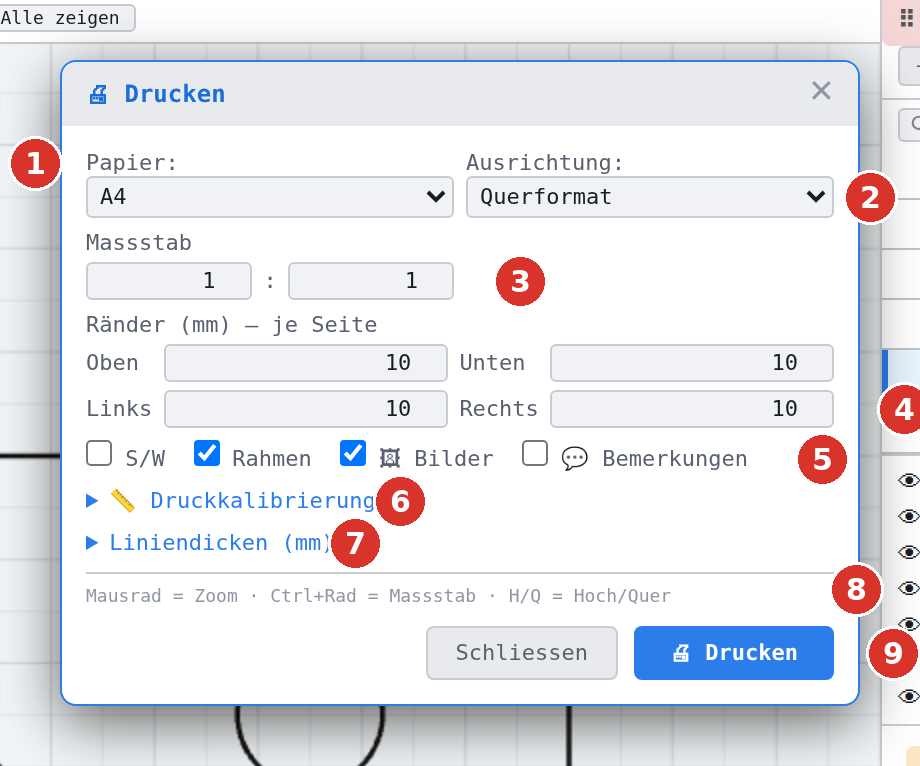

Überblick
Der Dialog ist ein fliegendes Fenster, das an seiner Titelzeile 🖨 Drucken verschoben werden kann. Er bleibt offen, während Sie den Druckbereich platzieren; ✕ und Schliessen beenden ihn (Bereit).

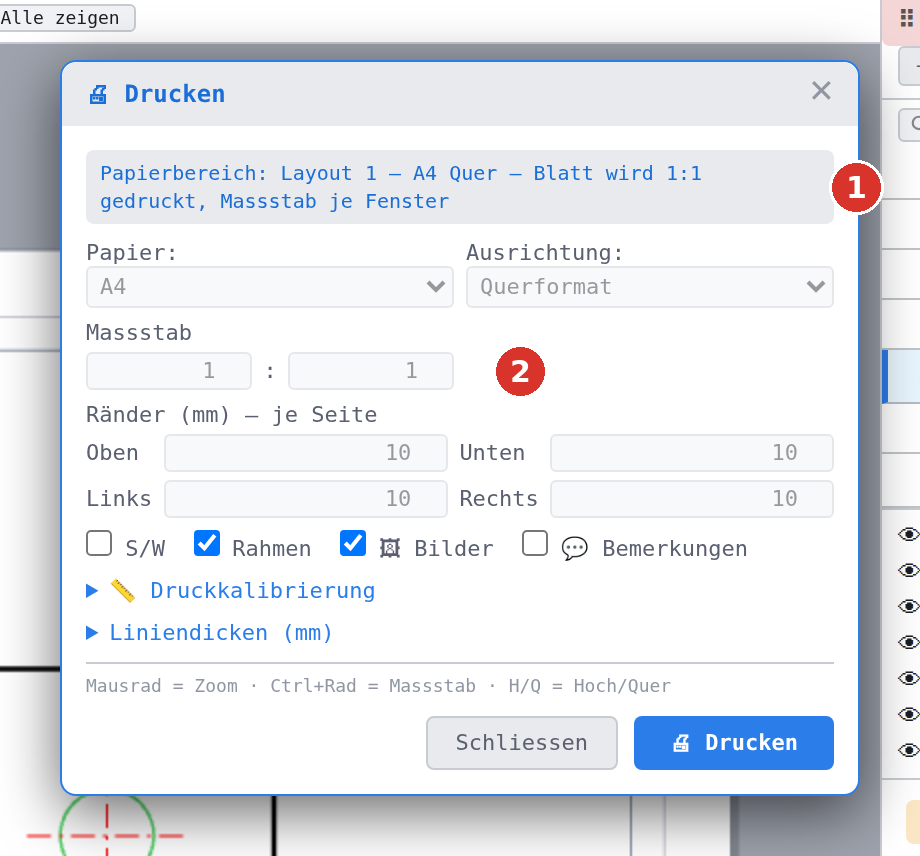

Hinweiszeile im Papierbereich
Auf einem Blatt steht oben Papierbereich: Layout 1 — A4 Quer — Blatt wird 1:1 gedruckt, Massstab je Fenster; Papier, Ausrichtung, Massstab und Ränder sind ausgegraut, weil das Blatt sie vorgibt.

(1) Papier
A4, A3, A2, A1, A0, Letter oder Legal.
(2) Ausrichtung
Querformat oder Hochformat; Tasten Q und H.
(3) Massstab
Zwei Felder A : B in Schritten von 0.5 (mindestens 0.5). 1:2 druckt halb so gross, 2:1 doppelt so gross. Ctrl + Mausrad ändert B in 10-%-Schritten und schreibt den Wert ins Feld. Eingetippt gilt je Feld 0.001 bis 1'000'000; ein unlesbarer Wert oder ein Wert ≤ 0 gilt als 1.
(4) Ränder (mm) — je Seite
Vier Felder Oben, Unten, Links, Rechts (0–80, Werk 10). Sie begrenzen die bedruckbare Fläche und tragen den Rahmen aus (5). Ein eingetippter Wert ausserhalb 0–80 wird still auf die Grenze gesetzt, ein unlesbarer gilt als 10.
(5) Schalter
| Schalter | Werk | Wirkung |
|---|---|---|
| S/W | aus | Geometrie schwarz, Bilder in Graustufen |
| Rahmen | ein | Rechteck 0.3 mm auf dem Innenrand |
| 🖼 Bilder | ein | eingefügte Bilder mitdrucken |
| 💬 Bemerkungen | aus | Bemerkungen (Design-Review) mitdrucken |

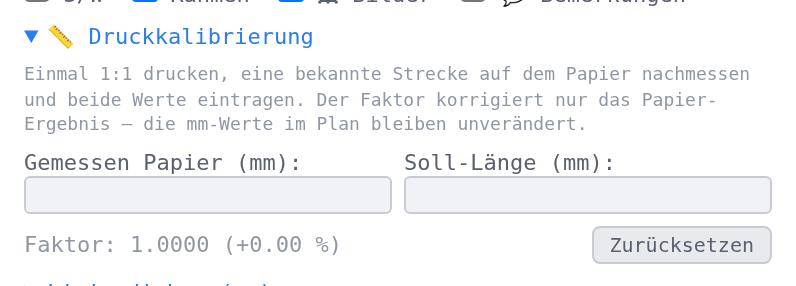

(6) Druckkalibrierung
Aufklappbar. Gemessen Papier (mm) und Soll-Länge (mm) ergeben den Faktor, der nur die Papierausgabe skaliert; die Anzeige nennt Faktor und Abweichung in Prozent, ab 10 % orange. Zurücksetzen stellt 1.0000 her. Ein Faktor ausserhalb 0.001 bis 1000 gilt nicht; dann druckt das Programm mit 1.0000.

(7) Liniendicken (mm)
Aufklappbar; steuert Dicke und Farbe im Druck.

(1) Profil-Liste
— Profil wählen — gibt die Layerzeilen frei; Von Zeichnung (Werk) druckt die Originalattribute jedes Elements und deaktiviert die Zeilen darunter; ein gespeicherter Profilname setzt alle Werte auf einmal (Druckprofil "Werkstatt" aktiviert).
(2) 💾 und 🗑
💾 speichert die aktuellen Werte unter einem Namen (Rückfrage Profilname (z.B. "Werkstatt", "Entwurf", "Plotter A0"):); ein bestehender Name wird aktualisiert. 🗑 löscht das gewählte Profil nach Rückfrage. Die Zuordnung läuft über den Layer-Namen (Druckprofile).
(3) Layerzeilen
Je Layer ein Farbfeld (Klick öffnet den Farbwähler für die Druckfarbe) und ein Zahlenfeld für die Dicke in mm. Vorbelegt aus Stärke (Drucker mm) des Layers (Layer bearbeiten). Alle Dicken dieses Bereichs gelten von 0 bis 5 mm; ein grösserer Wert wird still auf 5 gesetzt, ein unveränderter Wert bleibt.

(4) ◇ Bemassungen und (5) ▤ Schraffuren
Zwei Sammelwerte in mm: Masslinien und Masshilfslinien (nach ISO/DIN gleich dick, üblich 0.25 mm) sowie Schraffurlinien (üblich 0.1–0.25 mm). Pfeillänge und Masszahl-Höhe stammen aus den Bemassungs-Einstellungen und stehen hier nicht.
(8) Tastenhinweis
Mausrad = Zoom · Ctrl+Rad = Massstab · H/Q = Hoch/Quer.
(9) Schliessen und Drucken
Schliessen beendet den Druckmodus, 🖨 Drucken erzeugt die Seite und öffnet das Druckfenster.
Wenn der Druck scheitert
Lässt sich die Seite nicht erzeugen (zum Beispiel wegen eines beschädigten Masses aus einer fremden Datei), meldet die Statuszeile rot Drucken fehlgeschlagen (Grund). Das Fenster Drucken bleibt offen, die Bemassungs-Einstellungen bleiben, wie sie waren; die Ursache steht in der Konsole des Browsers.
Den Block-Editor vor dem Drucken schliessen: Ist er auf einem Blatt offen, gibt der Druck den bearbeiteten Block statt des Blatts aus.
