Dialog Layer löschen

Der Dialog öffnet sich mit 🗑 in der Sektion Layer für den aktiven Layer. Voraussetzung: mindestens ein zweiter Layer (Mindestens ein Layer benötigt).

Felder#

Bestand#

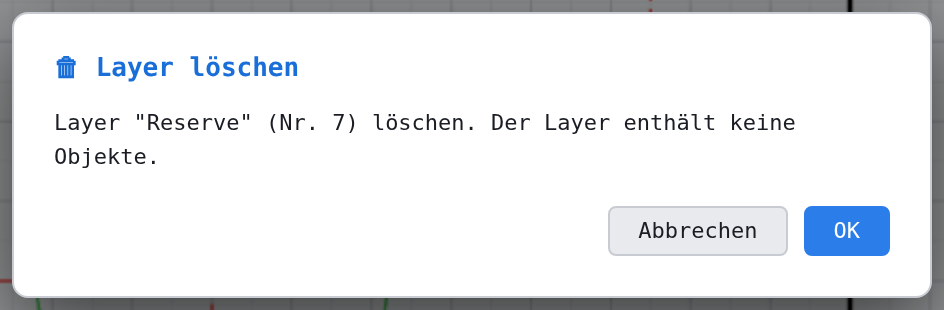

Layer "…" (Nr. n) löschen. Darauf liegen: 5 Element(e), 2 Schraffur(en), 3 Bemassung(en). Bei einem leeren Layer steht Der Layer enthält keine Objekte. und die Wahl darunter entfällt.

Elemente auf diesen Layer verschieben#

Vorgabe. Die Liste bietet alle übrigen Layer nach Nummer; gesperrte tragen 🔒, ausgeblendete 👁‍🗨 — beide sind als Ziel erlaubt. Vorgewählt ist der aktive Layer, sonst der erste. Die Objekte behalten Farbe, Stärke und Linienstil.

Elemente mit dem Layer löschen#

Entfernt die Elemente des Layers samt seinen Schraffuren und den Zwangsbedingungen. Masse gehen nach denselben Regeln weg wie beim Löschen mit Entf: wenn sie selbst auf dem Layer liegen und zusätzlich, wenn ihr bemasstes Element mitgelöscht wird — auch dann, wenn das Mass auf dem Bemassungs-Layer liegt. Ein Parallelabstandsmass geht mit, sobald ihm die Bezugslinie fehlt.

Abbrechen, OK#

OK führt aus. Liegen auf dem Layer gesperrte oder ausgeblendete Elemente, Schraffuren oder Bemassungen, fragt das Programm zuerst: Achtung — auf Layer "…" liegen: 2 gesperrte(s) Element(e), 3 Bemassung(en). Diese Objekte werden auf Layer "…" verschoben. Fortfahren? (bzw. Diese Objekte werden mitgelöscht.). Statuszeile danach: Layer "…" gelöscht — n Objekt(e) auf Layer "…" verschoben oder … — n Objekt(e) entfernt. Ein Rückgängig-Schritt.

Was mit dem Layer wegfällt#

• War der Layer aktiv, wird ein anderer aktiv.
• Fensterfilter der Ansichtsfenster (Layer in diesem Fenster) verlieren den Eintrag.
• Zeigte der Schraffur-Vorgabe-Layer auf ihn, wechselt er auf den Ziel-Layer.
• Inhalte von Blockdefinitionen werden nie gelöscht, sondern auf den Ziel-Layer umgehängt; die Instanzen werden neu aufgebaut.
• Der Umbau wirkt im offenen Bereich (Modell oder Blatt).

Verwandte Themen#

• Layer-Inhalt verschieben — Layer leeren und dabei löschen
