Verschmelzen und Verschmelzung lösen
Zweck
Eine Verschmelzung verbindet Endpunkte mehrerer Elemente zu einem gemeinsamen Gelenk: Ziehen Sie danach einen Endpunkt mit dem Griff oder verschieben ein Element, bleiben die verbundenen Ecken zusammen. Beim Zeichnen mit Objektfang entstehen solche Gelenke automatisch (Auto-Verschweissen), bei Rechteck, Langloch und Bananenloch in jedem Fall (Formen); der Befehl Verschmelzen legt sie nachträglich an — auch über kleine Lücken hinweg, innerhalb einer Toleranz. Verschmelzung lösen entfernt die Gelenke der gewählten Elemente wieder.

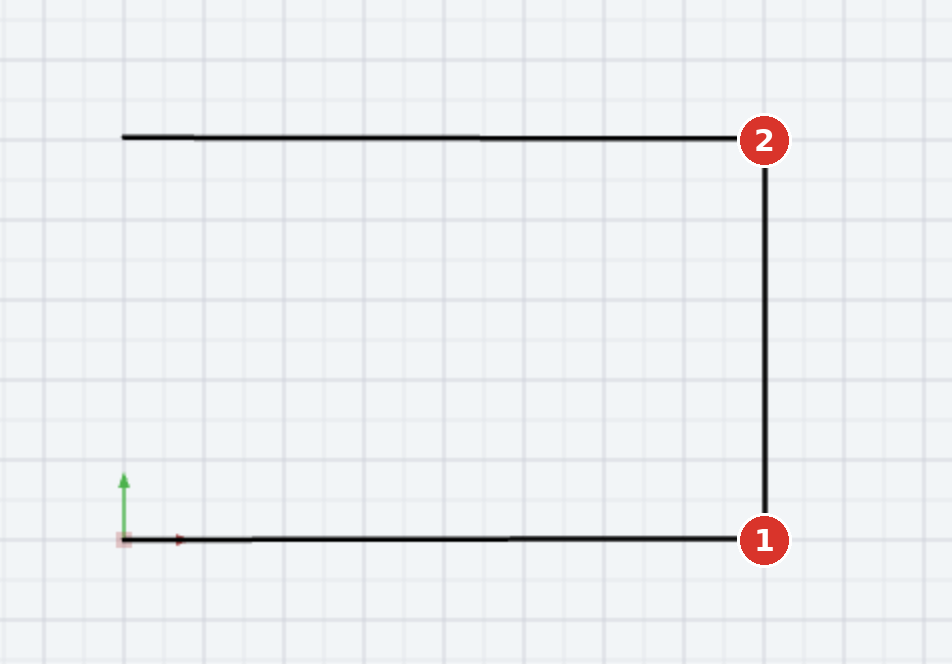

Verschmelzungen sind an den grünen Rauten an den Endpunkten zu erkennen.
Aufruf
- Menüband: Gruppe Constraints, geteilter Button Verschmelzen (1); das Dreieck öffnet Lösen (2) und den Schalter für die Marker (3). Bei 1400 Pixel Breite ist die Gruppe zugeklappt — ihr Dreieck zeigt alle Werkzeuge der Gruppe.
- Klassische Leiste: Gruppe Constraints — bei 1400 Pixel Breite im Überlauf-Menü ☰ —, Familie Verschmelzen mit Aufklapp-Dreieck.
- Befehlssuche : Verschmelzen, Verschmelzung lösen.
- Ohne Auswahl beginnt die Nachwahl (Verschmelzen: Elemente wählen — Enter oder Rechtsklick übernimmt, ESC bricht ab).


Verschmelzen
Verschmelzen Elemente wählen und das Werkzeug starten — es wirkt sofort auf die Auswahl:

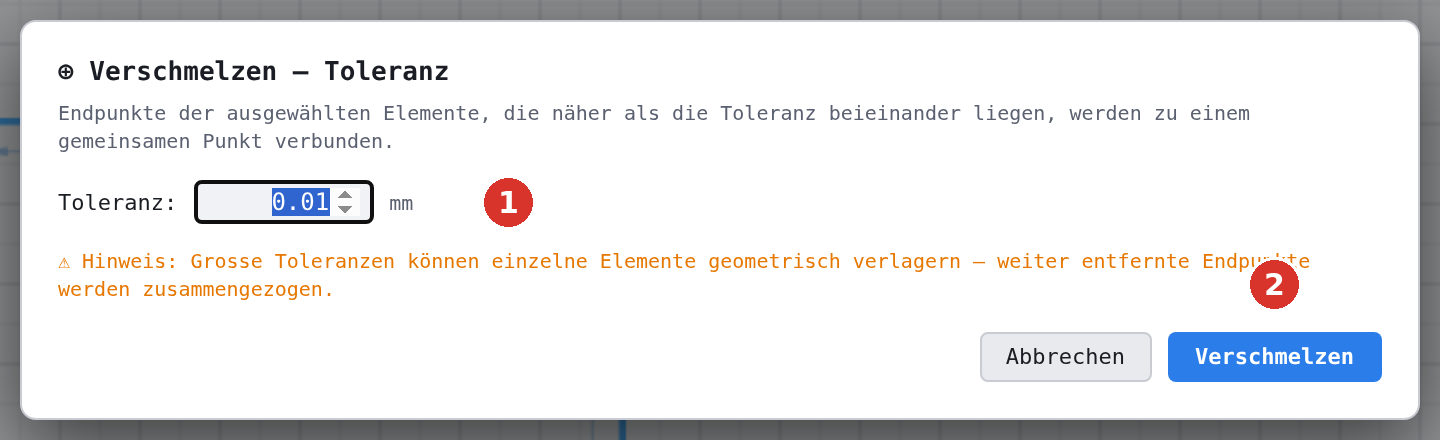

- Der Dialog Verschmelzen — Toleranz öffnet sich. Die Toleranz (Werk 0.01 mm, danach der zuletzt benutzte Wert) sagt, wie weit Endpunkte höchstens auseinanderliegen dürfen, um verbunden zu werden. Darunter steht das Häkchen Zusätzlich Zwangsbedingung «Deckungsgleich» setzen (ab Werk aus, wird gemerkt).
- Verschmelzen klicken. Alle Endpunkte der gewählten Elemente, die näher als die Toleranz beieinanderliegen, werden zu einem gemeinsamen Punkt zusammengezogen.
- Der Dialog Verschmelzen abgeschlossen zeigt das Ergebnis — wie viele Verschmelzungen entstanden sind, wie viele Punkte verbunden wurden und welche Elemente dafür geometrisch verlagert werden mussten.


Die Statuszeile fasst zusammen: 2 Verschmelzung(en) erstellt, 4 Punkt(e) verbunden — 3 verlagert. Liegen alle Endpunkte weiter auseinander als die Toleranz, entsteht nichts (Keine Verschmelzung innerhalb der Toleranz (0.01 mm)); Elemente ohne Endpunkte — Kreise, Ellipsen — haben nichts zu verschmelzen (Keine verschmelzbaren Endpunkte gefunden).
Eine grosse Toleranz verlagert Geometrie: Endpunkte, die eigentlich getrennt bleiben sollten, werden zusammengezogen. Der Ergebnisdialog listet jede Verlagerung mit ihrem Betrag. Stimmt das Ergebnis nicht, nimmt Ctrl + Z das Verschmelzen ganz zurück — Gelenke, verlagerte Endpunkte und die Zwangsbedingungen, die das Häkchen angelegt hat. Verschmelzung lösen entfernt dagegen nur die Gelenke; verlagerte Endpunkte bleiben dabei, wo sie sind.
Zusätzlich Zwangsbedingung «Deckungsgleich»
Mit dem Häkchen legt Verschmelzen je Verschmelzung der Auswahl auch die Zwangsbedingung Deckungsgleich an: Jedes weitere Mitglied wird an das erste gebunden (bei drei Linien an einem Punkt also zwei Bedingungen). Das gilt auch für ältere Verschmelzungen in der Auswahl; schon vorhandene Bedingungen werden nicht doppelt angelegt.
Verschmelzung lösen
Verschmelzung lösen Elemente wählen und das Werkzeug starten: Alle Gelenke, an denen die gewählten Elemente beteiligt sind, werden gelöst — 3 Verschmelzungs-Punkt(e) gelöst. Die Geometrie bleibt unverändert, die Rauten verschwinden; die Endpunkte lassen sich nun einzeln ziehen. Ctrl + Z stellt die gelösten Gelenke wieder her. Ohne Gelenke an der Auswahl: Keine Verschmelzungen an der Auswahl.
Marker ein- und ausblenden
Der dritte Eintrag der Familie schaltet die grünen Rauten zeichnungsweit ein oder aus (Verschmelzungs-Marker eingeblendet / … ausgeblendet). Der Zustand wird mit den Einstellungen gespeichert; die Gelenke selbst bleiben in jedem Fall wirksam.
Formen: verschmolzen schon beim Zeichnen
Ein Rechteck als einzelne Linien (auch Rechteck 3P und mit Diagonalen), ein Langloch und ein Bananenloch verschmelzen ihre Teile schon beim Zeichnen an jeder Stelle, an der sie sich berühren — im selben Rückgängig-Schritt wie die Form und unabhängig vom Haken Auto-Verschweissen aktiv. Bei einem Rechteck als ein Element mit Diagonalen werden die Enden der Diagonalen mit seinen Ecken verschmolzen.
Endet ein vorhandenes Element in einer Ecke bzw. an einem Übergang der neuen Form, wird es immer mit verschmolzen — mit der Reichweite des Auto-Verschweissens, auch wenn dieses ausgeschaltet ist. Das gilt auch für ein Element auf einem gesperrten Layer; ein späteres Verschieben der Form lehnt das Programm dann ab (Mit fixiertem oder gesperrtem Element verschmolzen). Auch bei sehr kleinen Formen bleibt jede Ecke ein eigenes Gelenk — nahe beieinanderliegende Ecken werden nicht zusammengelegt. Lösen lassen sich diese Gelenke wie alle anderen mit Verschmelzung lösen.
Optionen und Zusammenhänge
- Gelenke wirken beim Ziehen von Griffen, beim Strecken und bei den Constraints: Der Löser hält verbundene Endpunkte zusammen.
- Trimmen, Brechen, Auftrennen und Explodieren hängen ein Gelenk an das neue Stück, das genau an seinem Punkt endet; gibt es keines, fällt es weg (wie beim Löschen) — neu verschmolzen wird nie. Fasen überträgt ein Gelenk an der Ecke auf die Fasenlinie. Ziehen, Ein/Zwei Elemente trimmen und Fasen nehmen den verschmolzenen Partner mit; ist er fixiert oder gesperrt, lehnen die beiden Trimm-Werkzeuge und Fasen ab.
- Ist ein Element mit einem fixierten oder auf gesperrtem Layer liegenden Element verschmolzen, lehnen Verschieben, Drehen, Skalieren, Strecken, das Gizmo und die Griffe ab, sobald der verschmolzene Punkt wandern würde (Mit fixiertem oder gesperrtem Element verschmolzen — Verschieben abgelehnt usw.); Drehen und Skalieren um den verschmolzenen Punkt bleiben erlaubt (Gesperrtes und Fixiertes).
- Kopieren, Reihe und Zwischenablage nehmen Gelenke innerhalb der Auswahl mit; Skalieren verschiebt die Gelenkpunkte mit, wenn alle beteiligten Elemente gewählt sind.
- Die Toleranz des Befehls ist von der Toleranz des Auto-Verschweissens getrennt (Dialog Automatik-Fang).
- Verschmelzungen werden mit der Zeichnung, in Normteilen und Blöcken gespeichert. Sie gehören ihrem Bereich — dem Modell oder einem Blatt —; Ctrl + Z und Ctrl + Y auf einem Blatt nehmen dessen Verschmelzungen mit.
- Block erstellen entfernt die Verschmelzungen der aufgenommenen Elemente; die Statuszeile nennt ihre Zahl.
