Einen Bogen tangential einpassen

Ziel#

Zwischen zwei Linien, die sich in einer Ecke treffen, soll ein Bogen mit Radius 20 mm liegen, der beide ohne Knick berührt — die Linien selbst bleiben unverändert.

Schritte#

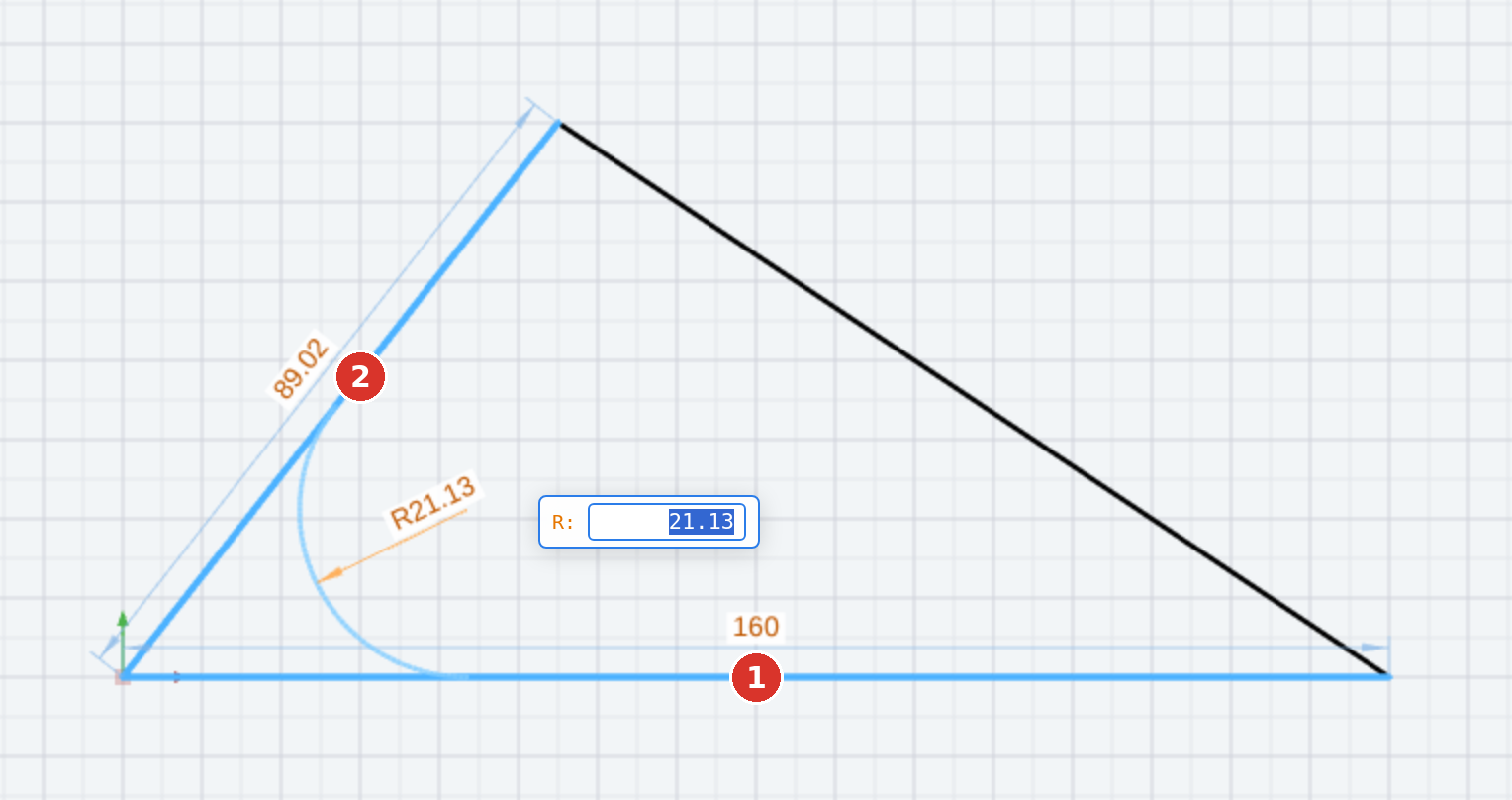

1. Im Dreieck am Button Bogen das Werkzeug Bogen tang. 2+R (4) wählen.
2. Die erste Linie anklicken (1) — dort, wo der Bogen sie berühren soll.
3. Die zweite Linie anklicken (2).
4. Im Feld R 20 eintippen und Enter; die Vorschau zeigt den Bogen vorher in dem Zwickel, in dem die Maus steht.

Ergebnis#

Der Bogen liegt tangential an beiden Linien. Die überstehenden Linienstücke bis zur Ecke lassen sich mit Trimmen entfernen. Soll dieser Schritt gleich mit erledigt werden, ist Runden das passende Werkzeug — es kürzt die Linien und setzt den Bogen in einem Zug.
