Strecken
Zweck
Strecken verlängert oder verkürzt Geometrie, ohne sie neu zu zeichnen: Sie ziehen ein Streckfenster um die Endpunkte, die wandern sollen. Punkte innerhalb des Fensters folgen der Verschiebung, Punkte ausserhalb bleiben — Linien werden länger oder kürzer, ein Rechteck breiter, eine Polylinie verformt. Elemente, die ganz im Fenster liegen, werden als Ganzes verschoben.
Aufruf
- Menüband: Gruppe Bearbeiten, Button Strecken (7). Ist das Fenster schmal, ist die Gruppe zugeklappt — der Pfeil unter dem Gruppen-Icon öffnet die Liste mit Strecken.
- Klassische Leiste: Gruppe Bearbeiten, Button Strecken (5).
- Befehlssuche : Strecken.

Ablauf

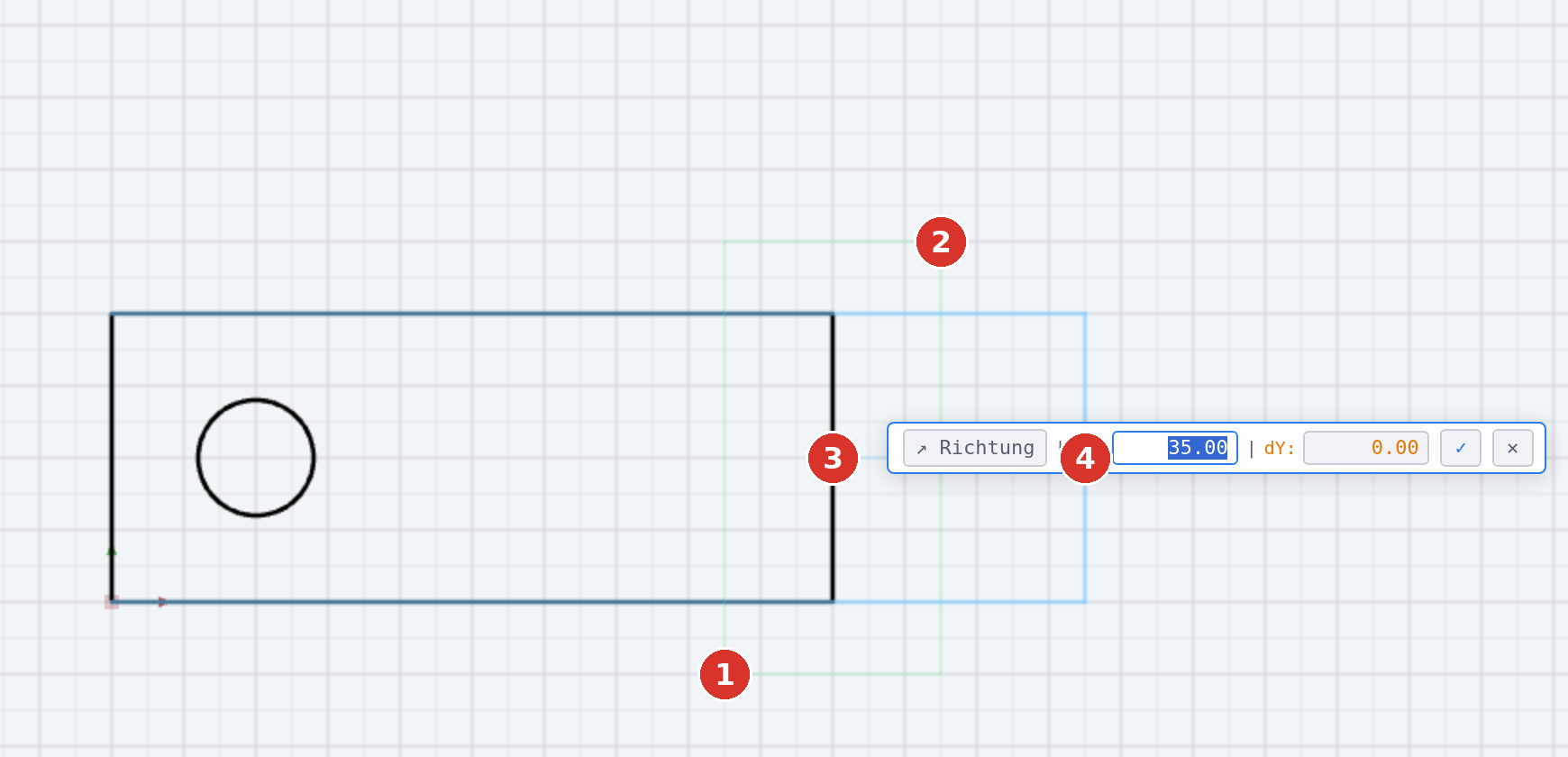

- Erste Ecke des Streckfensters klicken (1) — Streckfenster: 2. Ecke klicken — Punkte im Fenster werden gestreckt.
- Zweite Ecke klicken (2). Die Statuszeile zählt: 3 Element(e) erfasst — Basispunkt klicken (mit Fang). Liegt kein streckbarer Punkt im Fenster, beginnt das Werkzeug von vorn (Keine streckbaren Punkte im Fenster — neues Fenster aufziehen).
- Basispunkt klicken (3) — mit Fang. Das Feld dX/dY erscheint, dazu der Button ↗ Richtung; Statuszeile: Zielpunkt klicken · dX/dY + Enter · oder „↗ Richtung" für schräge Geometrie.
- Zielpunkt klicken (4) — die Vorschau folgt dem Zeiger — oder dX/dY tippen und mit Enter übernehmen.

Die Statuszeile bestätigt Gestreckt: 3 Element(e). Ein Zielpunkt gleich dem Basispunkt bricht ab (Keine Verschiebung — Strecken abgebrochen).
Richtung vorgeben
Für schräge Geometrie mit unbekanntem Winkel: Nach dem Basispunkt den Button ↗ Richtung drücken und eine Linie anklicken, die die Streckrichtung vorgibt — Richtung übernommen — Distanz eingeben + Enter, oder klicken (Maus bestimmt die Seite) · ESC = abbrechen. Danach genügt die Distanz entlang dieser Richtung; die Maus bestimmt nur noch die Seite. Trifft der Klick keine Linie, fragt das Programm erneut (Keine Linie getroffen — eine Linie anklicken, die die Richtung vorgibt · ESC = abbrechen).
Was streckbar ist
| Element | Verhalten |
|---|---|
| Linie, Hinweispfeil | der Endpunkt im Fenster wandert; beide im Fenster → ganz verschoben |
| Polylinie, Spline | die Stützpunkte im Fenster wandern |
| Rechteck | eine ganze Kante (zwei Ecken einer Seite) wandert; eine einzelne oder diagonale Ecke wird übersprungen — das Rechteck bliebe sonst keines |
| Kreis, Text, Punkt, Bild | verschoben, wenn Mittelpunkt bzw. Einfügepunkt (beim Bild beide Ecken) im Fenster liegen |
| Bogen | nur ganz verschoben (Mittelpunkt und beide Enden im Fenster); Teilstreckung wird übersprungen |
Übersprungene Elemente nennt die Statuszeile: Gestreckt: 2 Element(e) · 1 nicht streckbar übersprungen. Elemente auf gesperrten oder ausgeblendeten Layern und fixierte Elemente bleiben unberührt. Würde ein Punkt wandern, der mit einem fixierten oder gesperrten Element verschmolzen oder über Deckungsgleich gebunden ist, streckt das Programm nichts: Mit fixiertem oder gesperrtem Element verschmolzen — Strecken abgelehnt, kein Rückgängig-Schritt, das Werkzeug endet.
Optionen und Zusammenhänge
- Masse an gestreckten Elementen zeigen die neuen Werte. Trägt ein Element ein treibendes Mass (Constraint über die Masszahl), behält dieses seinen Wert — die Meldung ergänzt · treibende Maße behalten ihre Werte.
- Verschmelzungspunkte und Schraffurränder im Fenster wandern mit.
- Für einen einzelnen Endpunkt genügt oft der Griff am gewählten Element; Strecken wirkt auf viele Punkte gleichzeitig.
- Ein unlesbarer oder unendlicher Wert in dX/dY (z.B. «abc», «1e999») wird mit roter Meldung abgelehnt; das Feld bleibt offen.
