Navigation in der Zeichnung
Zoomen und Verschieben ändern nur den Blick auf die Zeichnung, nie die Zeichnung selbst. Alle Wege stehen jederzeit zur Verfügung — auch mitten in einem Zeichenbefehl.
Mit der Maus
| Aktion | Wirkung |
|---|---|
| Mausrad | Zoomen um die Zeigerposition; der Punkt unter dem Zeiger bleibt an seiner Stelle. Jede Raste vergrössert oder verkleinert um den Faktor 1,1. |
| Mittlere Maustaste ziehen | Ansicht verschieben (Pan). |
| Alt + linke Maustaste ziehen | Ansicht verschieben — für Mäuse ohne mittlere Taste und für Trackpads. |
| Rechtsklick | Kontextmenü; im Fenster-Zoom und in der Nachwahl beendet er den Vorgang. |
Der aktuelle Zoomfaktor steht rechts in der Statuszeile (🔍 4.38×).

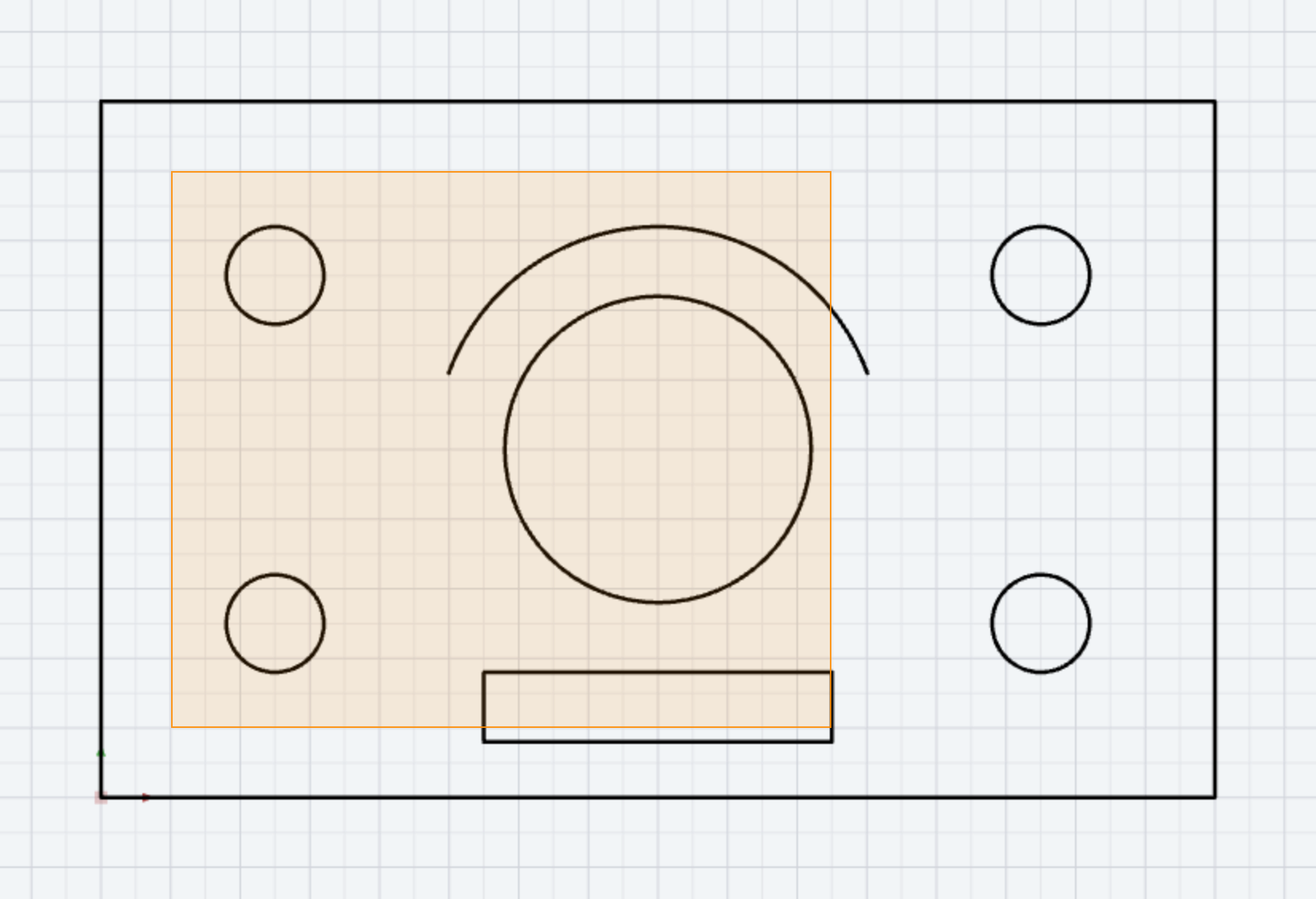

Fenster-Zoom
Mit Fenster-Zoom (W) rahmen Sie den Bereich ein, der das Fenster ausfüllen soll — eine Ecke drücken und aufziehen oder zwei Klicks. Der Befehl bleibt aktiv, bis Sie ihn mit Esc, der rechten Maustaste oder erneutem Klick auf den Button beenden. Befehl: Fenster-Zoom.
Alles zeigen und herauszoomen
Zoom einpassen (A) stellt die ganze Zeichnung mit etwas Rand ins Fenster; bei aktivem Isolieren zählt nur der sichtbare Teil (Zoom einpassen). H zoomt um eine Stufe (Faktor 1,5) heraus, ohne den Bildmittelpunkt zu verändern (Herauszoomen) — diesen Befehl gibt es nur als Taste und in der Befehlssuche.

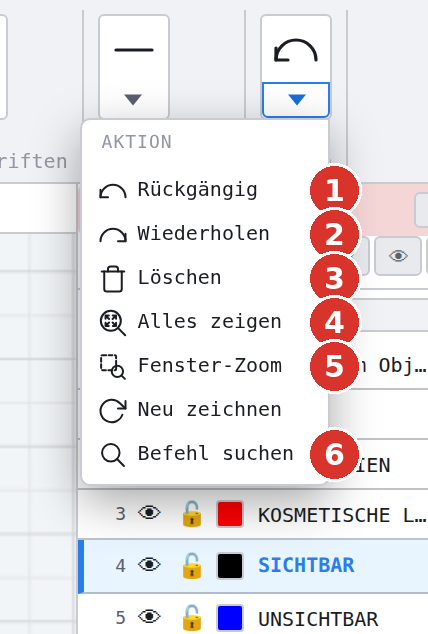

Bei einem Fenster von 1400 Pixel Breite ist die Gruppe Aktion zugeklappt und öffnet sich über ihr Dreieck; auf breiteren Bildschirmen liegen die Buttons offen nebeneinander.
Neu zeichnen
F5 (Neu zeichnen) bricht alle laufenden Funktionen ab und baut die Anzeige neu auf — der Reset, wenn eine Funktion hängt oder die Darstellung nicht mehr zum Inhalt passt (Neu zeichnen).
Raster als Orientierung
Das Raster im Hintergrund wächst beim Herauszoomen mit und wird beim Hineinzoomen feiner (dynamisches Raster); die gerade gültige Stufe steht im Fenster Raster…. Sichtbarkeit, feste Grösse und Kontrast: Raster einstellen.
Ansicht beim Öffnen
Beim Öffnen einer Zeichnung stellt LiberoDraft die gespeicherte Ansicht wieder her; liegt sie ausserhalb der Zeichnung, wird automatisch eingepasst und die Statuszeile meldet Ansicht beim Laden automatisch eingepasst. Nach Neue Zeichnung zeigt die Ansicht den Nullpunkt mittig.
