Text
Zweck

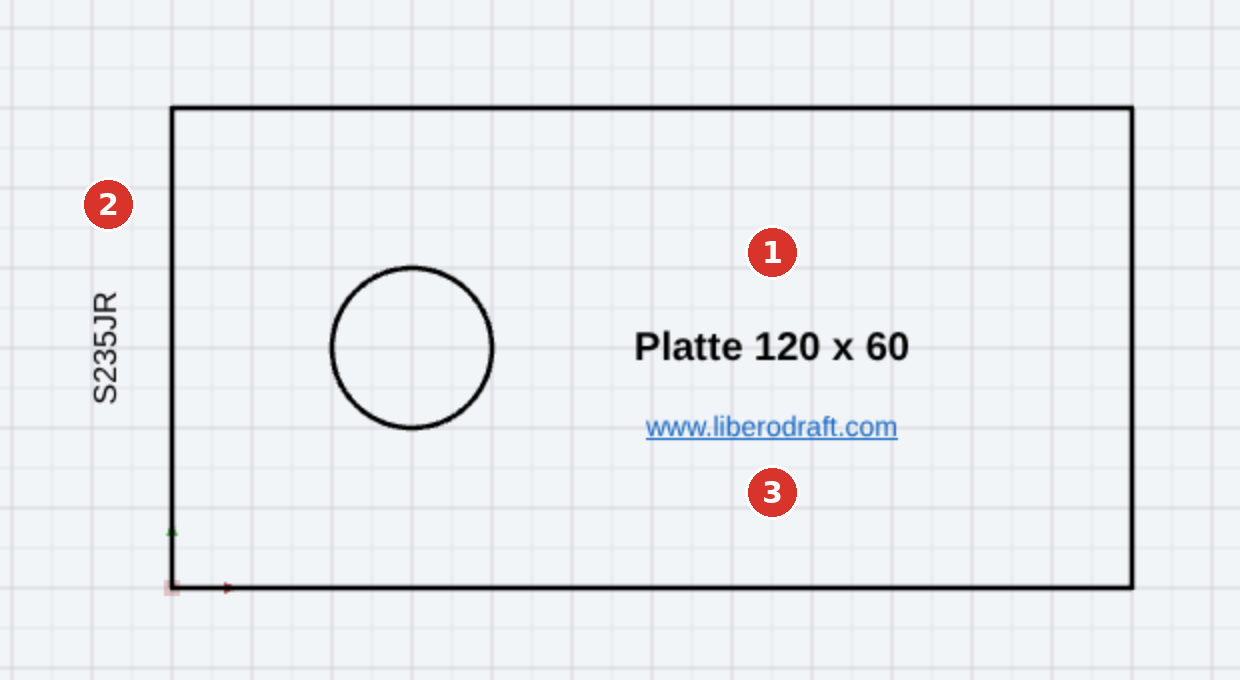

Setzt freien Text in die Zeichnung — Titel, Werkstoffangabe, Hinweis, Positionsbezeichnung. Der Text kann mehrzeilig sein, gedreht stehen und einen Link tragen.
Aufruf
- Menüband: Gruppe Beschriften — bei 1400 Pixeln zugeklappt, das Dreieck öffnet die Liste, Eintrag Text Text (1).
- Klassische Leiste: eigener Button neben der Familie Bemassung.
- Taste X.
- Befehlssuche : Text (Kategorie Beschriften).
Ablauf
- Werkzeug aufrufen — der Dialog Text öffnet sich sofort.
- Text eintippen; Enter erzeugt einen Zeilenumbruch, bestätigt wird ausschliesslich mit OK.
- Höhe, Winkel, Schrift, Bezugspunkt, Fett/Kursiv und bei Bedarf einen Link einstellen.

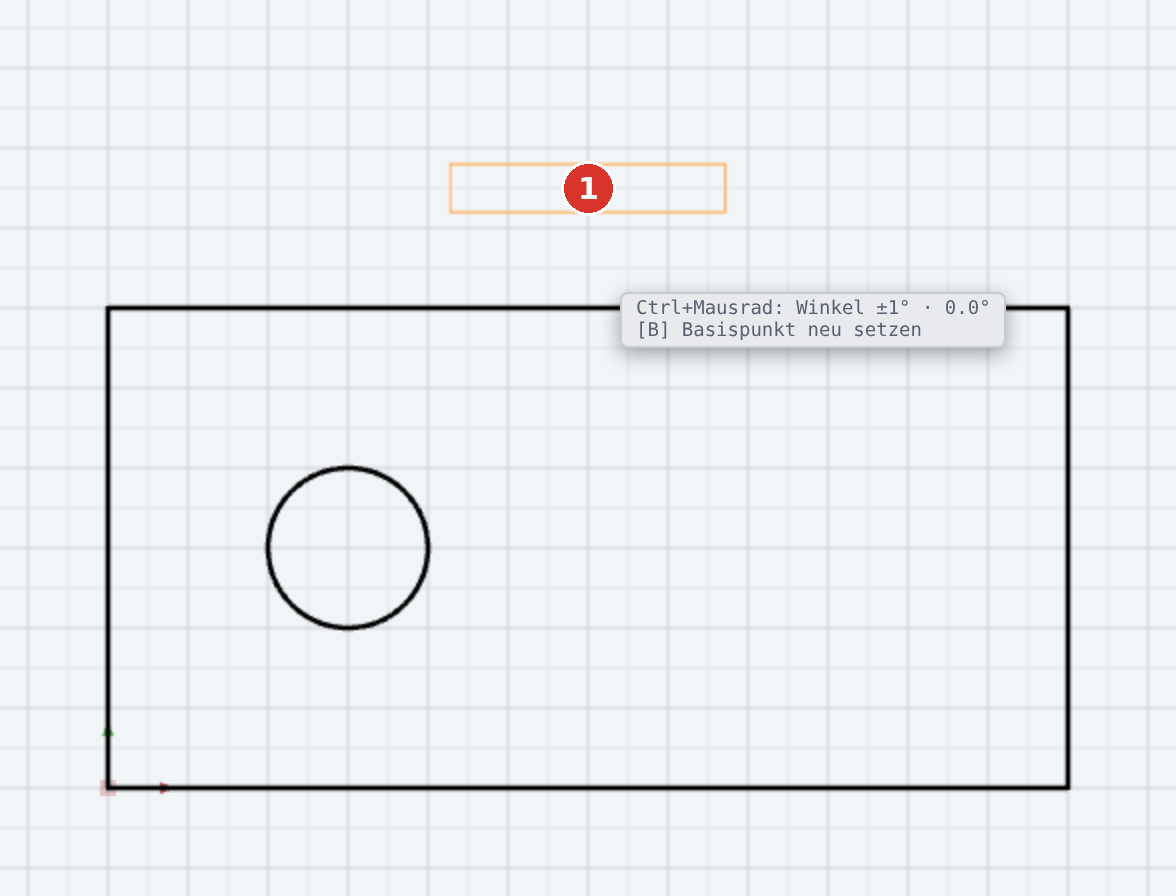

- Nach OK hängt der Text mit seinem Bezugspunkt am Zeiger — die Vorschau zeigt dabei den Umgebungsrahmen des Textes, nicht die Buchstaben. Jeder Klick setzt eine Kopie; Esc oder Rechtsklick beendet die Reihe.
Bezugspunkt
Das Raster im Dialog legt fest, an welcher Stelle des Textes der Einfügepunkt sitzt — links/mittig/rechts und oben/mittig/unten. Beim Wechsel des Bezugspunkts an einem vorhandenen Text bleibt der Text optisch stehen; nur der Anker springt.
Bearbeiten
Ein Doppelklick auf den Text öffnet denselben Dialog mit seinen Werten; nach OK meldet die Statuszeile Text geändert. Farbe, Layer und Z-Ebene stehen im Panel Eigenschaften.
Als Link sind nur http- und https-Adressen zulässig; eine Adresse ohne Schema wird um https:// ergänzt. Sonst meldet die Statuszeile Nur http/https-Links werden unterstützt — Link entfernt.
Wirkung
Jede Platzierung ist ein eigener Rückgängig-Schritt. Der Text entsteht auf dem aktiven Layer; Höhe, Schrift und Bezugspunkt werden als Vorgabe für den nächsten Text gemerkt.
