Import-Übersicht
Überblick

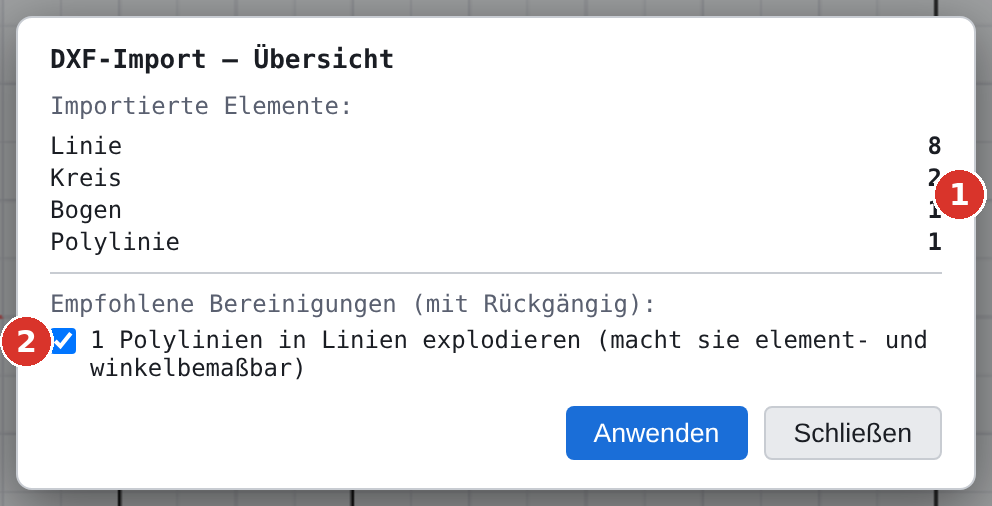

Nach jedem DXF-Import zeigt LiberoDraft, was eingelesen wurde, und bietet die sinnvollen Bereinigungen sofort an. Der Dialog erklärt damit auch, warum sich fremde Polylinien nicht element- und winkelbemassen lassen — und liefert die Abhilfe gleich mit.
Die Felder
| Bereich | Inhalt |
|---|---|
| Importierte Elemente: | Zahl je Elementtyp — Linie, Kreis, Bogen, Ellipse, Rechteck, Polylinie, Spline, Punkt, Text, Hinweispfeil, Bild, Blockinstanz |
| Hinweiszeile | n Zweipunkt-Polylinien wurden automatisch als Linien importiert, sofern das zutraf |
| Empfohlene Bereinigungen (mit Rückgängig): | Polylinien in Linien explodieren (vorangehakt) · Splines in Linien explodieren · Blöcke explodieren |
| Anwenden | führt die angehakten Bereinigungen aus |
| Schliessen | schliesst die Übersicht, ohne etwas zu ändern |
Der Dialog erscheint nur, wenn tatsächlich Elemente gelesen wurden. Anschliessend läuft die Prüfung; findet sie etwas, öffnet sich deren Dialog von selbst.
Hinweis
Anwenden lässt sich mit Ctrl + Z zurücknehmen. Wer unsicher ist, schliesst die Übersicht und entscheidet später über Zeichnung prüfen & bereinigen.
