Positions-Ballon
Zweck
Setzt einen Positions-Ballon: einen Kreis mit Zeiger, der an einer Blockinstanz hängt und deren Positionsnummer aus der Stückliste zeigt. An einem beliebigen Element oder im leeren Raum entsteht ein freier Ballon mit eigenem Text. Der Ballon gehört zur Bemassungsfamilie und übernimmt Schrift- und Pfeilgrösse aus den Bemassungs-Einstellungen.
Aufruf

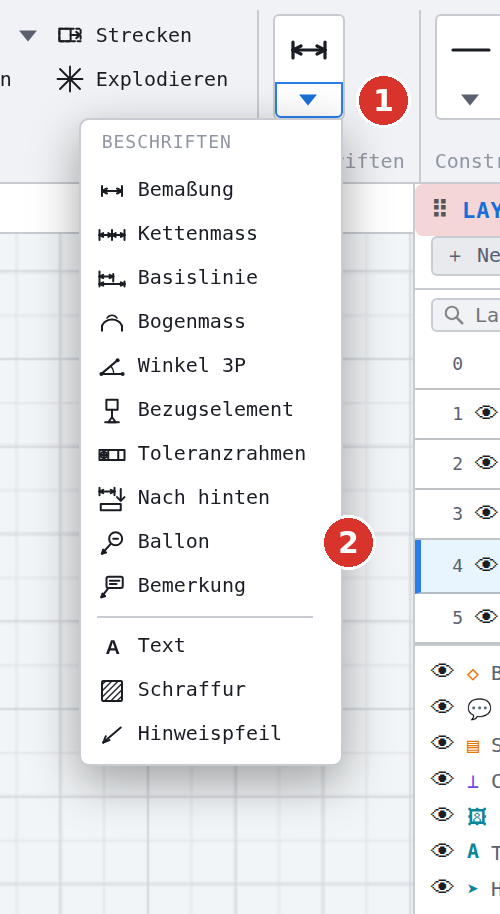

- Menüband: Gruppe Beschriften, Liste des geteilten Buttons Bemassung, Eintrag Ballon Ballon (2 im Bild).
- Klassische Leiste: Liste des geteilten Buttons Bemassung, Eintrag Ballon.
- Befehlssuche : Ballon eintippen.

Ablauf
- Werkzeug wählen. Statuszeile: Positions-Ballon: Element anklicken (ESC beendet). Blockinstanzen unter dem Zeiger leuchten blau auf.

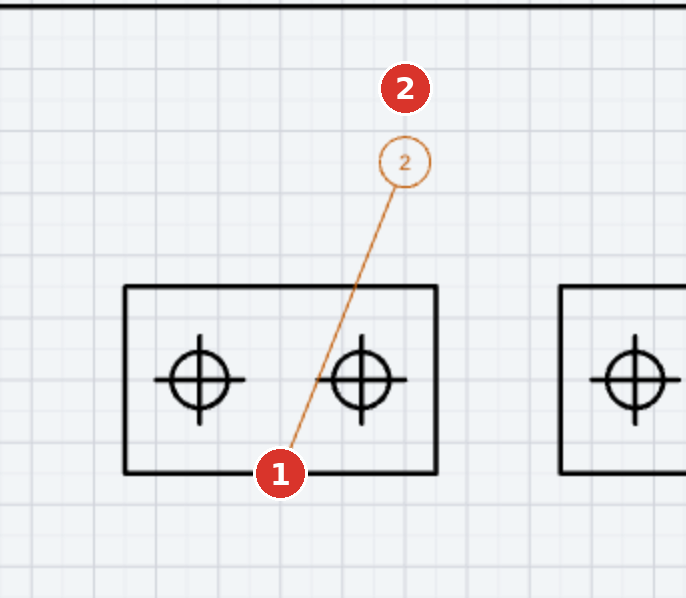

- Kante einer Blockinstanz anklicken — die Pfeilspitze bindet sich an diesen Punkt. Der Kreis hängt an der Maus; die Statuszeile nennt die Nummer: Positions-Ballon n: Lage klicken.
- Lage des Kreises klicken: Ballon n gesetzt — nächste Blockinstanz anklicken (ESC beendet). Das Werkzeug bleibt aktiv für den nächsten Ballon.

Trifft der erste Klick ein anderes Element, entsteht ein freier Ballon (Freier Ballon: Lage klicken — Text per Doppelklick editierbar); im leeren Raum ebenso, ohne Bindung. Freie Ballone zeigen ?, bis Sie per Doppelklick einen Text eingeben (Dialog Ballon-Text).

Nummerierung
Die Nummer ist live: Sie ist die Position der Definition in der Mengen- oder Strukturstückliste und folgt jeder Änderung — auch beim Ersetzen des Blocks oder beim Umsortieren der Stückliste. Am Ballon selbst lässt sie sich deshalb nicht überschreiben (Nummer kommt live aus der Stückliste — für freien Text Ballon ohne Block setzen); eine andere Nummer geben Sie in der Spalte Pos. der lebendigen Stückliste (Doppelklick auf die Tabelle) — die Ballone folgen ihr. Ist die Zeile dort mit dem Auge ausgeblendet, bleibt der Ballon leer; 🔢 Neu nummerieren im Tabellen-Editor nummeriert die sichtbaren Teile fortlaufend (Zeilen ausblenden). Welche Zählung gilt, bestimmt die massgebende Stückliste. Blöcke mit gleicher Artikelnummer teilen sich die Nummer.
Ballone fragen nie nach ausgeblendeten Teilen; sie folgen der Antwort, die für die massgebende Stückliste gilt. Einfügungen auf ausgeblendeten Layern zählen dabei wie ausgeblendete Blöcke. Umbenennen eines Blocks oder Ändern seiner Stücklisten-Daten wirkt sofort auf die Nummern.
Zeigt der Ballon an einer Instanz ?, meldet das Programm Hinweis: Block ist keine eigene Position (aufgelöste Baugruppe?) — Ballon zeigt «?». Bei einer aufgelösten Baugruppe greift der Klick durch sie hindurch das Einzelteil darunter; gebunden wird trotzdem die oberste Instanz. Im Papierbereich lassen sich Ballone durch Ansichtsfenster hindurch an Modellblöcke setzen — ausser bei offenem Block-Editor.
Massgebende Stückliste
Enthält die Zeichnung eine oder mehrere lebendige Stücklisten (eingefügt mit In Zeichnung einfügen im Fenster Stückliste), folgen die Ballone genau einer davon — der massgebenden. Von ihr übernehmen sie die Zählung (Mengen- oder Strukturstückliste), die Antwort zu ausgeblendeten Teilen, die in ihrer Spalte Pos. überschriebenen Nummern und ihre ausgeblendeten Zeilen (Ballon leer).
- Die zuletzt eingefügte lebendige Stückliste wird automatisch massgebend — auch wenn sie mit Ctrl + V aus einer anderen Zeichnung, mit einem Normteil oder aus einem Zusatzprogramm kommt.
- Eine andere wählen Sie mit Rechtsklick auf die Tabelle → Positions-Ballone folgen dieser Stückliste (1); an der massgebenden steht dort ein ✓.
- Das Panel Eigenschaften zeigt bei einer angewählten Stückliste ✓ Positions-Ballone folgen dieser Stückliste bzw. Positions-Ballone folgen einer anderen Stückliste (Rechtsklick zum Wählen) — nur zur Anzeige.
- Wird die massgebende gelöscht, übernimmt die zuletzt gewählte (per Rechtsklick oder Einfügen), sonst die zuletzt eingefügte noch vorhandene. Eine ausgeblendete Stückliste bleibt massgebend.
- Ohne lebendige Stückliste zählen die Ballone wie bisher: nach der zuletzt eingefügten Stücklisten-Tabelle (Werk: Mengen-Positionen) und der letzten Antwort im Fenster Stückliste.

Tasten
| Taste | Wirkung |
|---|---|
| Esc | Werkzeug beenden; ein hängender Ballon wird verworfen |
| Doppelklick auf einen freien Ballon | Ballon-Text bearbeiten |
| Del | gewählten Ballon löschen |
Kein Tastenkürzel. Ballone liegen auf dem Systemlayer Bemassungen und verschwinden mit dessen Auge.
Verwandte Befehle
- Stückliste anzeigen — die Positionen, die der Ballon zeigt
- Hinweispfeil — Pfeil mit freiem Text ohne Kreis
- Bemassung Bemassung — Einstellungen für Schrift und Pfeile
