Einen Wandzug als Doppel-Linie zeichnen

Ziel#

Ein Wandzug mit zwei rechtwinkligen Ecken und 150 mm Wandstärke, die Innenseite folgt dem geklickten Zug.

Schritte#

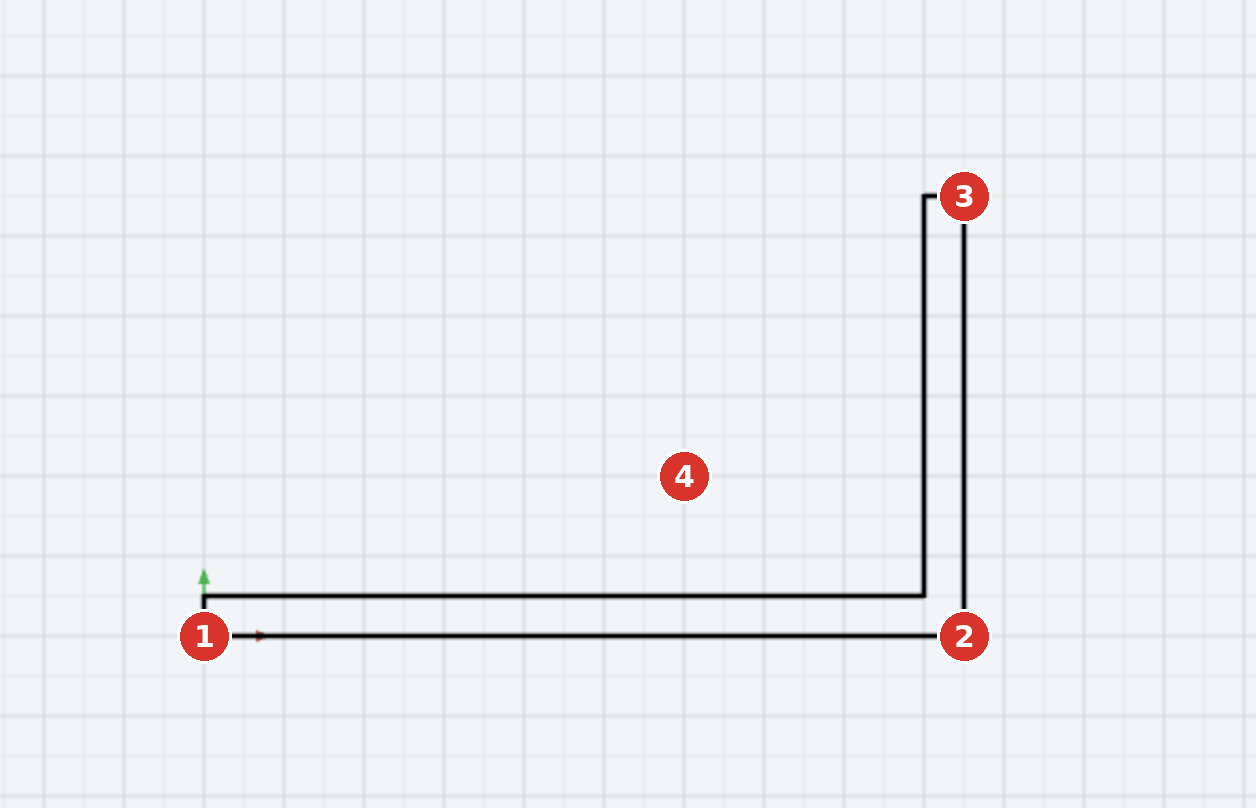

1. Im Dreieck am Button Linie Doppel-Linie (7) wählen.
2. Den Startpunkt klicken (1).
3. Im fliegenden Feld A = 150 eintragen — der Abstand gilt für den ganzen Zug und wird für das nächste Mal gemerkt.
4. Die weiteren Punkte klicken (2, 3); ORTHO hält die Wände waagrecht und senkrecht.
5. Den Zug mit Esc oder Doppelklick beenden.
6. Aussen neben den Zug klicken (4) — dort liegt die zweite Linie, der geklickte Zug wird zur Innenseite.

Ergebnis#

Doppel-Linie gezeichnet (2 Segmente, Abstand 150.00). Die Wand besteht aus einzelnen Linien — Öffnungen für Türen und Fenster schneiden Sie mit Trimmen oder Brechen heraus.
