Explodieren

Zweck

Manche Elemente sind ein Element, obwohl sie aus mehreren Stücken bestehen: das Rechteck, die Polylinie, die Spline, die Ellipse und die Blockinstanz. Explodieren zerlegt sie in ihre Bestandteile — das Rechteck in vier Linien, die Polylinie in ihre Segmente, Spline und Ellipse in eine Folge kurzer Linien, die Blockinstanz in die Elemente der Definition. Danach lässt sich jedes Stück einzeln trimmen, löschen oder auftrennen.

Auf gewählte Massketten angewendet, löst Explodieren die Kette in Einzelmasse auf (Kettenmass).

Aufruf

  • Menüband: Gruppe Bearbeiten, Button Explodieren (8). Ist das Fenster schmal, ist die Gruppe zugeklappt (in der deutschen Oberfläche schon bei 1400 Bildpunkten Breite): Der Pfeil unter dem Gruppen-Icon öffnet die Liste aller Werkzeuge der Gruppe, darin Explodieren.
  • Klassische Leiste: Gruppe Bearbeiten, Button Explodieren (8).
  • Rechtsklick-Menü auf ein zerlegbares Element: Eintrag ✱ Explodieren (4). Sind ausser dem Element unter dem Zeiger weitere Elemente gewählt, explodiert der Eintrag beides in einem Schritt.
  • Fenster Werkzeuge, Abschnitt Bearbeiten: ✱ Explodieren — ohne Auswahl wählt der Eintrag das Werkzeug wie der Button.
  • Befehlssuche : Explodieren.
Menüband: (8) Explodieren
Menüband: (8) Explodieren

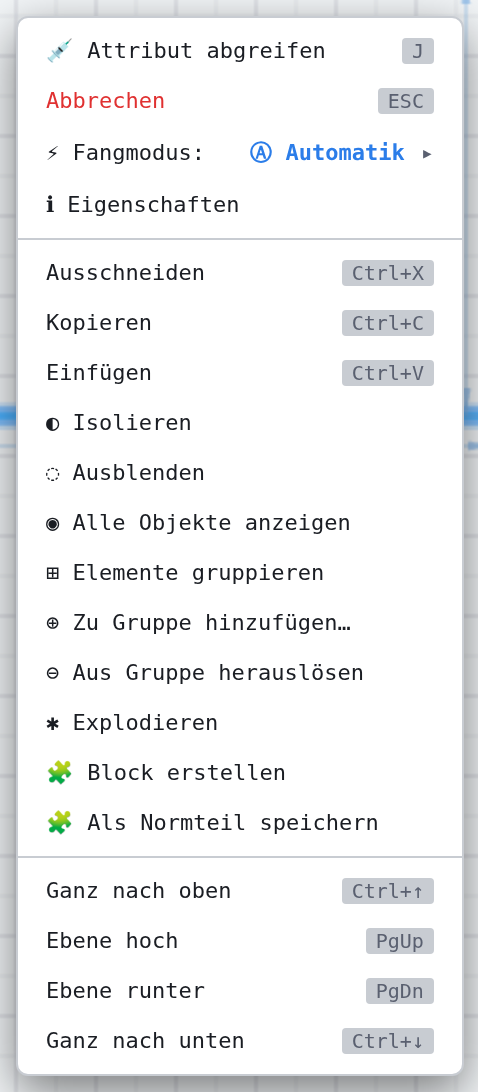

Rechtsklick-Menü einer Auswahl mit (4) Explodieren

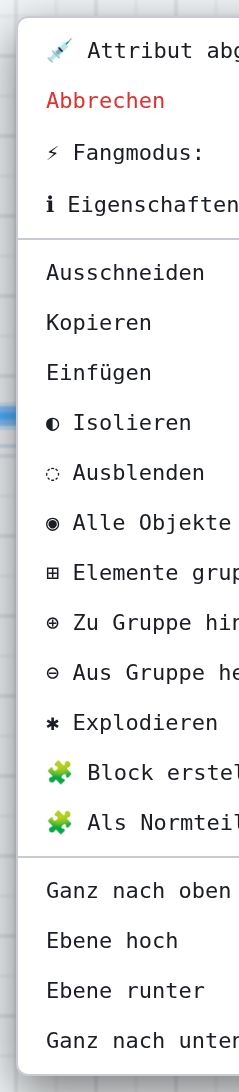

Rechtsklick-Menü einer Auswahl mit (4) Explodieren — linke Hälftelinke Hälfte

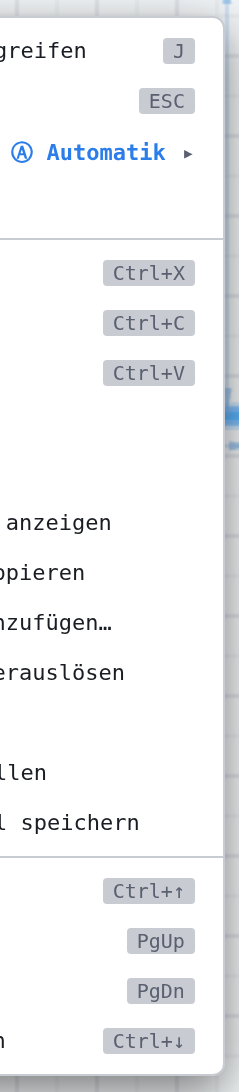

Rechtsklick-Menü einer Auswahl mit (4) Explodieren — rechte Hälfterechte Hälfte
Rechtsklick-Menü einer Auswahl mit (4) Explodieren

Ablauf

Mit Auswahl: Ist beim Start des Werkzeugs bereits etwas gewählt, werden alle zerlegbaren Elemente der Auswahl sofort explodiert — ohne weiteren Klick; die Statuszeile meldet etwa Explodiert: 2 Element(e) → 8 Element(e), das Werkzeug wechselt zurück zu Auswählen. Die Meldung nennt dahinter, was sonst geschah: · n Bedingung(en) entfernt, · n Mass/Masse jetzt getrieben, · n gesperrt oder ausgeblendet. Ist nichts explodierbar, entsteht kein Rückgängig-Schritt.

Ohne Auswahl: Das Werkzeug bleibt aktiv, der Kandidat unter dem Zeiger leuchtet auf (1); ein Klick zerlegt ihn. Trifft der Klick nichts Zerlegbares, meldet die Statuszeile Nichts zum Explodieren am Klickpunkt — Rechteck, Polylinie, Spline, Ellipse oder Block anklicken. Esc beendet.

Gesperrtes und Unsichtbares wird nicht explodiert — weder per Klick noch aus der Auswahl: Elemente auf gesperrten oder ausgeblendeten Layern, in gesperrten Gruppen, auf ausgeblendeten Z-Ebenen, ausgeblendete oder isolierte Elemente und ausgeblendete Blöcke. Ein Klick auf ein gesperrtes Element zeigt den Hinweis mit Schloss; bleibt aus der Auswahl nichts übrig, meldet die Statuszeile Nichts explodiert — n Element(e) gesperrt oder ausgeblendet.

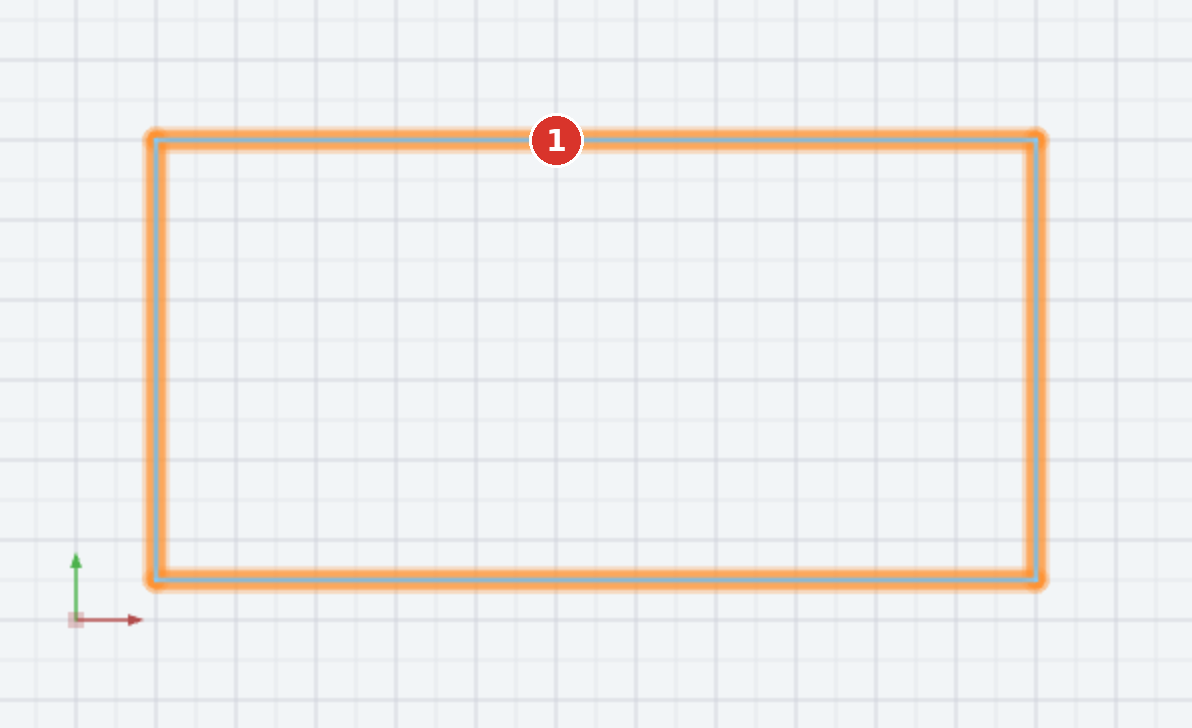

Vorher: das Rechteck unter dem Zeiger (1) leuchtet als Kandidat
Vorher: das Rechteck unter dem Zeiger (1) leuchtet als Kandidat

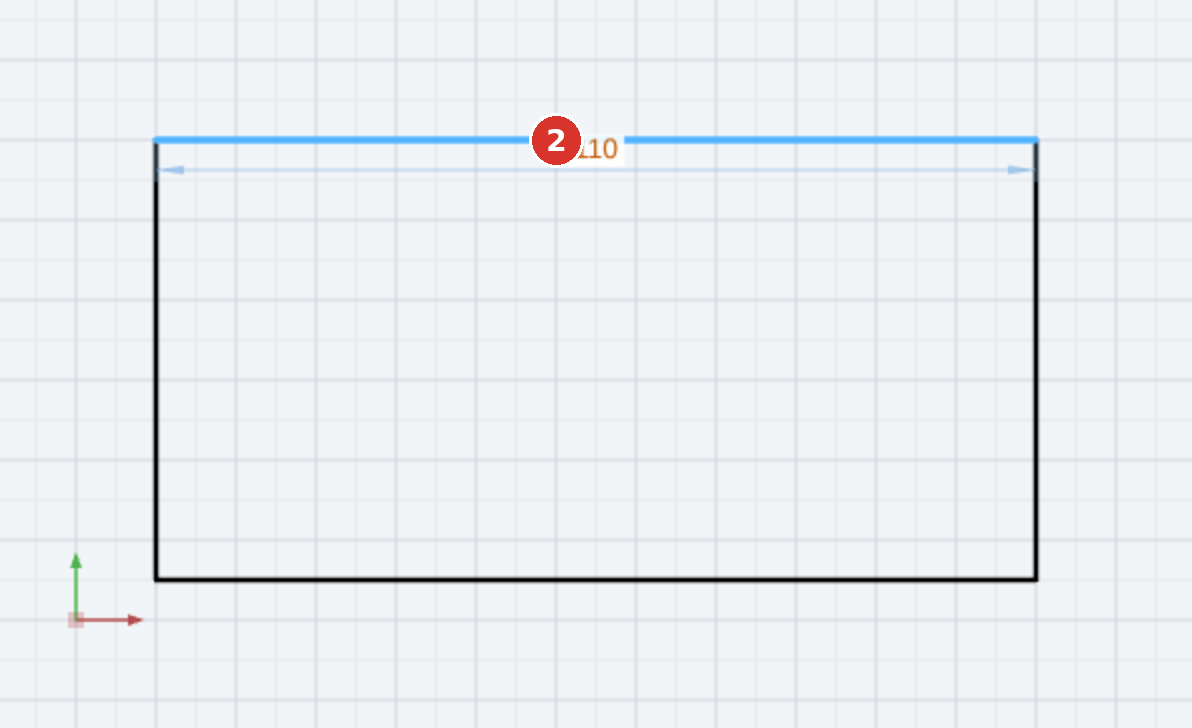

Nachher: vier Einzellinien — die obere (2) ist einzeln gewählt
Nachher: vier Einzellinien — die obere (2) ist einzeln gewählt

Was entsteht

ElementErgebnis
Rechteckvier Linien
Polylinieeine Linie je Segment
SplineFolge kurzer Linien entlang der Kurve
Ellipse, EllipsenbogenPolylinie aus 96 Segmenten (geschlossen bzw. offen)
Blockinstanzdie Elemente der Blockdefinition an Ort und Stelle, mit ihren Massen und Schraffuren (Blöcke — Explodieren). Unterblöcke bleiben Einfügungen samt ihren eigenen Massen und Schraffuren — auch ausgeblendete. Die Schraffur des Blocks liegt danach eine Z-Ebene tiefer als seine Linien und folgt ihnen, wenn sie denselben Rand bilden; alles übrige kommt auf die Z-Ebene der Einfügung, Bilder, Texte und Beschriftungen behalten ihren Abstand. Eine lebendige Stückliste wird so zur festen Fassung.
Masskette (gewählt)Einzelmasse — Masskette aufgelöst — 4 Einzelmasse

Die neuen Elemente übernehmen Layer und Attribute des Originals und sind nach dem Vorgang gewählt. Linien, Kreise und Bögen sind nicht zerlegbar (Nichts zum Explodieren — wähle ein Rechteck, eine Polylinie, einen Spline, eine Ellipse oder einen Block aus).

Was mitgeht

  • Masse: Masse an Kanten (Breite, Höhe, Segment einer Polylinie) werden Linienmasse am passenden Stück; Masse an Punkten bleiben an diesen Punkten. Ein treibendes Mass in einer skalierten Blockeinfügung wird in Zeichnungseinheiten übernommen. Masse, die von aussen an einer Linie, einem Kreis oder einem Bogen einer Blockeinfügung hängen (Teile in Blöcken), werden gewöhnliche Masse am Stück und lassen sich danach treiben; hängt das Teil in einem Unterblock, hängt das Mass danach an dessen Einfügung.
  • Gebundene Beschriftungen (Bemerkung, Ballon …) und Gruppen gehen auf die Stücke über.
  • Verschmelzungen gehen auf das Stück über, das genau an ihrem Punkt endet.
  • Zwangsbedingungen des explodierten Elements werden entfernt; die Meldung nennt ihre Zahl.
  • Das alles gilt auch für Masse und Beschriftungen, die auf einem Blatt durch ein Ansichtsfenster am Element hängen. Ctrl + Z und Ctrl + Y stellen sie wieder her — im Modell wie auf dem Blatt; was Sie seither auf dem Blatt geändert haben, bleibt.

Optionen und Zusammenhänge

  • Explodieren ist ein Schritt für Rückgängig — auch bei vielen Elementen.
  • Neue Verschmelzungen entstehen beim Zerlegen nicht — die Ecken eines Rechtecks oder einer Polylinie sind danach nicht verschmolzen; sollen sie beim Verschieben eines Endpunkts zusammenbleiben, verschmelzen Sie die Linien.
  • Ein explodiertes Rechteck lässt sich nicht mehr als Rechteck bearbeiten (Breite/Höhe im Panel Eigenschaften); dafür wird es trimm- und auftrennbar.
  • Beim Zeichnen lässt sich ein Rechteck von Anfang an als einzelne Linien anlegen (Rechteck, Option Als einzelne Linien (explodiert)).
