Z-Ebenen

Die Z-Ebene bestimmt, was oben liegt, wenn sich Objekte überdecken: Jedes Element, jede Schraffur und jedes Mass trägt eine ganze Zahl als Ebene; höhere Zahlen werden über niedrigeren gezeichnet. Ohne eigene Zuweisung liegt alles auf Z 0.

Zwei gefüllte Flächen: B liegt auf Z 1 und deckt A (Z 0)
Zwei gefüllte Flächen: B liegt auf Z 1 und deckt A (Z 0)
Dasselbe nach «Ganz nach oben» für A: A liegt jetzt auf Z 2
Dasselbe nach Ganz nach oben für A: A liegt jetzt auf Z 2

Diese Seite beschreibt die Zusammenhänge. Schritt für Schritt: Objekte stapeln. Befehle: Stapel (Ganz nach oben, Ganz nach unten, Eine Ebene nach oben, Eine Ebene nach unten). Feld für Feld: Sektion Z-Ebenen.

Zeichen-Z-Ebene

Neue Objekte bekommen die Zeichen-Z-Ebene, die die Kopfzeile über der Zeichenfläche anzeigt (Z-Ebene: − 0 +). Die Buttons − und + verschieben sie um eine Stufe (Statuszeile Zeichen-Z-Ebene: n); in der Sektion Z-Ebenen macht ein Klick auf Z n eine bestehende Ebene zur aktiven (Aktive Z-Ebene: n). Die Zeichen-Z-Ebene wird mit den Einstellungen gemerkt. Sie gilt nur für neu Gezeichnetes: Kopien und Stücke behalten die Z-Ebene ihres Ursprungs — beim Kopieren, Spiegeln, Brechen, Trimmen, Offset mit Auto, Fasen und Explodieren ebenso wie bei Block erstellen und Speichern im Block-Editor.

Zeichen-Z-Ebene in der Kopfzeile
Zeichen-Z-Ebene in der Kopfzeile
Hinweis

Neue Schraffuren nehmen ebenfalls die Zeichen-Z-Ebene — ausser im Dialog Schraffur-Einstellungen ist eine eigene Ebene ab 0 eingetragen (Feld Z-Ebene, Vorgabe −1).

Objekte umstapeln

Die vier Befehle wirken auf die Auswahl — Elemente, Schraffuren und Masse zusammen — und bilden einen Rückgängig-Schritt:

BefehlTasteWirkung
Ganz nach obenCtrl + ↑auf die höchste belegte Ebene + 1
Eine Ebene nach obenBild ↑Ebene + 1
Eine Ebene nach untenBild ↓Ebene − 1
Ganz nach untenCtrl + ↓auf die niedrigste belegte Ebene − 1

Sie liegen im Rechtsklick-Menü der Zeichenfläche, im Werkzeugfenster Z-Ebene, in der Zeile Z-Ebene des Panels Eigenschaften (⇊ ↓ ↑ ⇈) und in der Befehlssuche. Alles Weitere: Stapel.

Zeile «Z-Ebene» im Panel «Eigenschaften»: (1) aktuelle Ebene, (2) ganz nach unten, (3) eine Ebene runter, (4) eine Ebene hoch, (5) ganz nach oben
Zeile Z-Ebene im Panel Eigenschaften: (1) aktuelle Ebene, (2) ganz nach unten, (3) eine Ebene runter, (4) eine Ebene hoch, (5) ganz nach oben

Die Sektion Z-Ebenen

Die Sektion listet alle belegten Ebenen von oben nach unten, dazu immer die Zeichen-Z-Ebene (fett und blau). Je Zeile: Auge, Z n, Anzahl Objekte, △ und ▽ — die beiden Dreiecke schieben alle Objekte dieser Ebene um eine Stufe hoch oder runter (ein Rückgängig-Schritt). Feld für Feld: Sektion Z-Ebenen.

Sektion «Z-Ebenen»: (1) Auge, (2) Ebene — fett die aktive, (3) Anzahl Objekte, (4) alle eine Ebene hoch, (5) alle eine Ebene runter
Sektion Z-Ebenen: (1) Auge, (2) Ebene — fett die aktive, (3) Anzahl Objekte, (4) alle eine Ebene hoch, (5) alle eine Ebene runter

Ebenen ausblenden

Das Auge einer Ebene blendet alle ihre Objekte aus — sie werden weder gezeichnet noch gefangen oder gewählt und fehlen im Druck, im SVG und im DXF. Der Zustand gehört zur Zeichnung und wird mit ihr gespeichert; Öffnen… und Neue Zeichnung übernehmen ihn nicht. Für einen Block wirkt das Auge über seine Einfügung: Der Inhalt folgt der Z-Ebene der Einfügung, nicht seinen eigenen Ebenen. Beim Explodieren kommt der Inhalt auf die Ebene der Einfügung — Bilder, Texte und Beschriftungen behalten ihren Abstand —, die Schraffur des Blocks eine Ebene tiefer; ist diese Ebene ausgeblendet, sagt es die Meldung. Das ist ein dritter Weg neben Layer-Auge und Gruppen-Auge; ein Objekt ist sichtbar, wenn alle drei es zulassen.

Ebene Z 1 ausgeblendet (Auge blass)
Ebene Z 1 ausgeblendet (Auge blass)

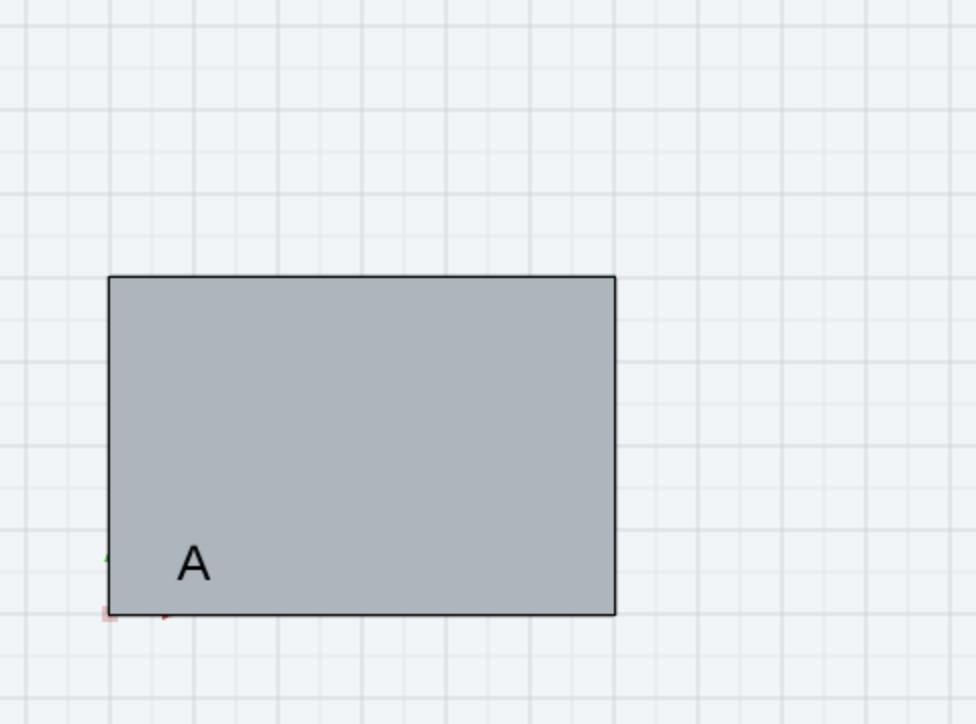

Die Zeichnung dazu: nur A bleibt
Die Zeichnung dazu: nur A bleibt

Texte und Masszahlen unter der Zeichnung

Texte und Masszahlen liegen normalerweise über der Geometrie. Trägt ein Text oder Mass eine Z-Ebene unter der Zeichnung, wird er im Modell auf einer zweiten Textfläche unter der Geometrie gezeichnet — eine gefüllte Schraffur kann ihn dann verdecken. Im Blatt gibt es diese Trennung nicht: dort erscheinen alle Texte über dem Fensterinhalt; der Druck ordnet dagegen wieder streng nach Z.

Der Befehl Bemassungen nach hinten legt alle Masse auf die unterste belegte Ebene (… Bemassungen/GD&T auf die unterste Z-Ebene (n) gelegt; sind sie schon dort: Alles liegt bereits auf der untersten Z-Ebene (n)).

Weitere Orte der Z-Ebene

  • Panel Eigenschaften: Zeile Z-Ebene mit den vier Buttons — für Elemente, Mehrfachauswahl, Masse und Schraffuren (Panel Eigenschaften).
  • Bild-Eigenschaften: eingefügte Bilder haben dieselben Buttons in ihrem Dialog (Bild Z-Ebene: n).
  • Elemente-Liste: Objekte ausserhalb Z 0 tragen ein kleines z n hinter dem Namen.
  • Statuszeile bei gewählter Schraffur: Schraffur selektiert — Umrandung hervorgehoben; Z-Ebene mit PageUp/PageDown verschieben.
  • Attribut abgreifen: trifft der Klick mehrere Elemente, gewinnt das auf der höheren Z-Ebene.
