Ein Bild als Vorlage nachzeichnen

Ziel#

Aus einer Papierzeichnung, einem Foto oder einem Bildschirmfoto eine echte CAD-Kontur machen.

Schritte#

1. Einen eigenen Layer anlegen, etwa VORLAGE, und ihn zum aktiven Layer machen.
2. Menüband, Gruppe Datei → Button Bild (3), Bilddatei wählen.
3. Eine Strecke im Bild, deren wahre Länge bekannt ist, mit Messen abgreifen.
4. Doppelklick auf das Bild: im Dialog Bildeigenschaften unter Kalibrierung den gemessenen und den effektiven Wert eintragen, Skalieren.
5. Gesperrt anhaken und den Dialog mit OK schliessen.

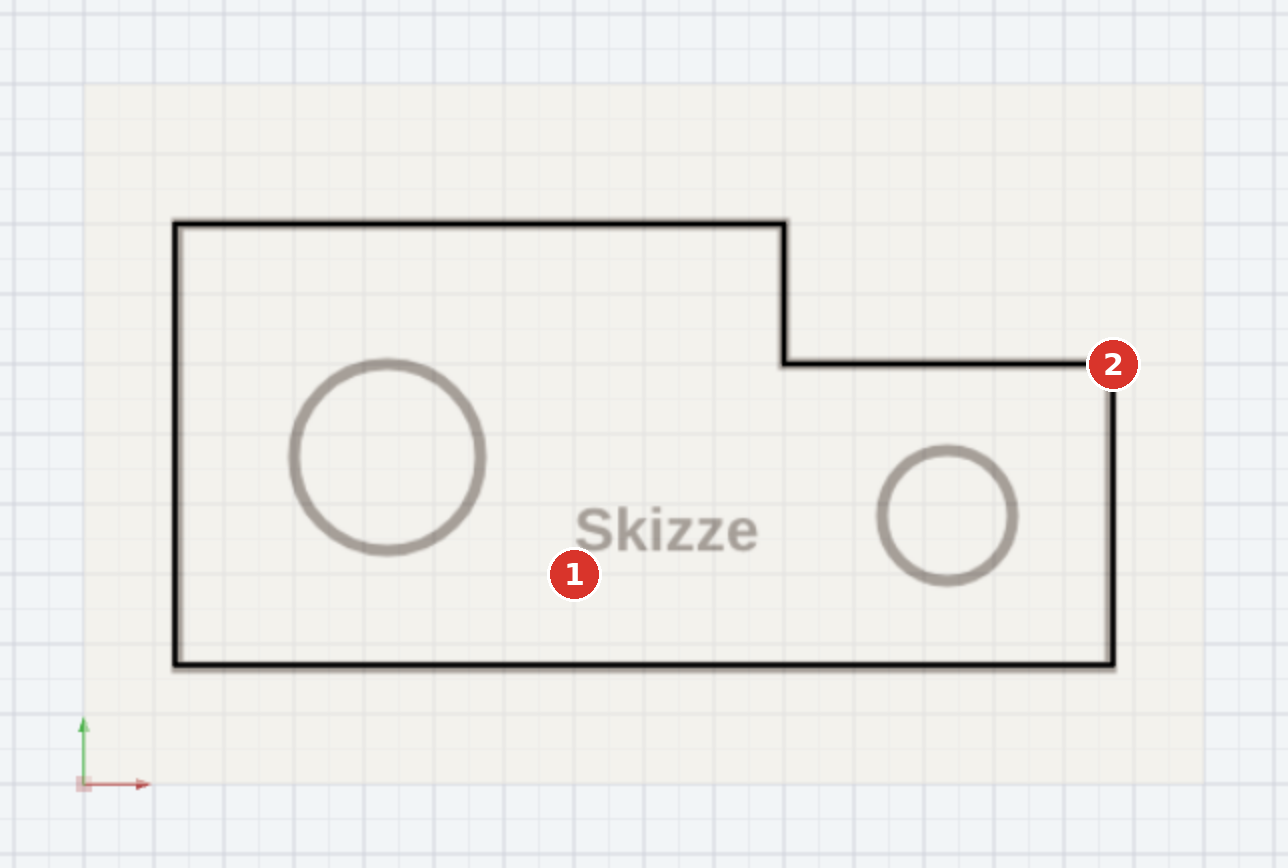

6. Auf den Zeichnen-Layer wechseln und die Kontur über dem Bild nachzeichnen; die Transparenz von 50 % lässt beides erkennen.
7. Zum Schluss den Layer VORLAGE ausblenden.

Ergebnis#

Eine massstäbliche Zeichnung, deren Vorlage sich jederzeit wieder einblenden lässt — im Druck erscheint sie nicht.
