Als DXF ausgeben
Ziel
Die Geometrie so weitergeben, dass sie im Programm des Empfängers unverändert ankommt.
Schritte
- Soll nur ein Teil ausgegeben werden, diesen vorher auswählen.
- Datei-Menü Datei → ⬇ DXF exportieren (3).
- Bei Auswahl: die Rückfrage mit OK (Nur Selektion) oder Abbrechen (Alle Elemente) beantworten.

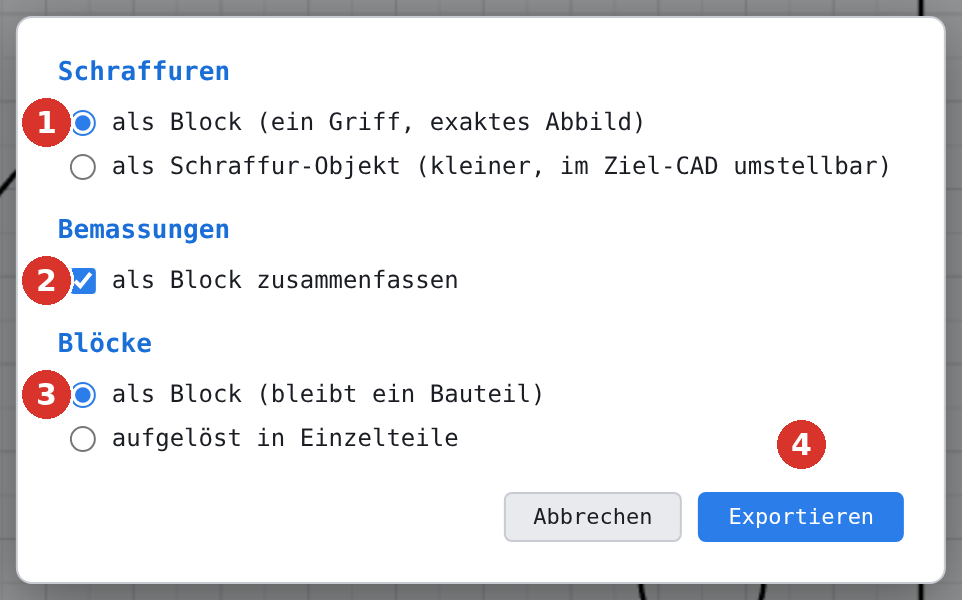

- Im Dialog DXF-Optionen entscheiden:
- Schraffuren als Block, wenn das Bild genau stimmen soll; als Schraffur-Objekt, wenn der Empfänger das Muster ändern können soll.
- Bemassungen als Block zusammenfassen lassen, damit Masslinie, Pfeile und Text zusammenbleiben.
- Blöcke als Block, wenn Bauteile Bauteile bleiben sollen.
- Exportieren — die Datei wird heruntergeladen.
Ergebnis
Eine DXF-Datei mit den Layern und Linientypen des aktiven Profils. Bilder sind nicht enthalten.
Hinweis
Wer ein ganzes Blatt weitergeben will, wechselt vorher auf das Blatt: Dann bietet der Dialog Blatt flachgerechnet (Massstab eingerechnet) an.
