Punkte verteilen

Zweck#

Setzt gleichmässig verteilte Punkte auf ein Element — als Teilung, als Messpunkte oder als Grundlage für ein Bohrbild und die Koordinatentabelle.

Aufruf#

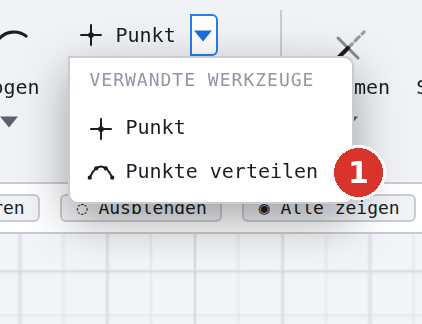

• Menüband: Gruppe Zeichnen, Dreieck am Button Punkt Punkt → Punkte verteilen (1).
• Klassische Leiste: Aufklappliste der Familie Punkt.
• Befehlssuche : Punkte verteilen (Kategorie Werkzeug).
• Kein Tastenkürzel.

Ablauf#

1. Werkzeug aufrufen. Die Statuszeile meldet Punkte verteilen: Element anklicken (ESC beendet).
2. Ein Element anklicken — möglich sind Linie, Rechteck, Kreis, Bogen, Ellipse, Polylinie und Spline.
3. Eine Rückfrage des Browsers fragt Anzahl Punkte (Vorgabe 5, zulässig 1 bis 1000).
4. Die Punkte entstehen auf dem aktiven Layer; die Statuszeile meldet n Punkte gesetzt — nächstes Element anklicken (ESC beendet).
5. Das Werkzeug bleibt aktiv; Esc beendet es.

Wie verteilt wird#

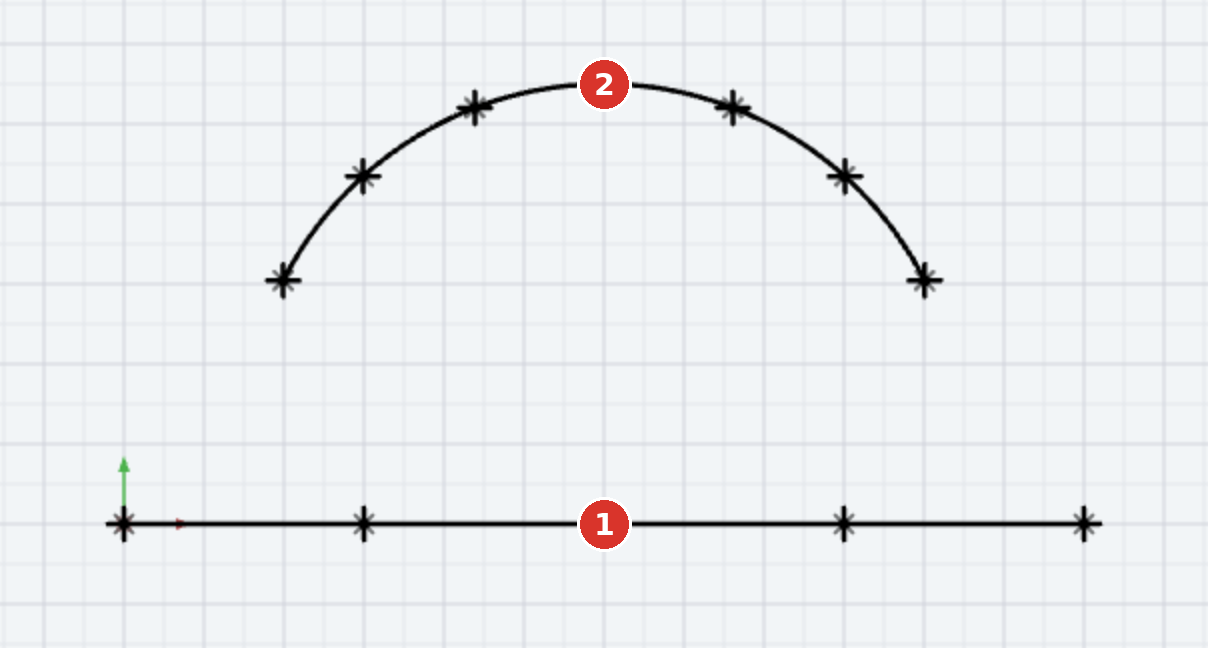

Die Punkte sitzen in gleichen Abständen entlang des Elements, gemessen an seiner Länge. Bei einem geschlossenen Element (Kreis, geschlossene Polylinie) verteilt LiberoDraft sie über den ganzen Umlauf; bei einem offenen Element liegen der erste und der letzte Punkt auf den Enden.

Wirkung#

Das Setzen ist ein Rückgängig-Schritt. Das angeklickte Element bleibt unverändert — es wird nicht aufgetrennt; dafür ist Auftrennen da.

Verwandte Befehle#

• Punkt, Koordinatentabelle, Achsenkreuz einfügen
• Reihe, Messen
