Wie erstelle ich einen Block?

1. Zeichnen Sie das Teil einmal — etwa eine Bohrung mit Mittenkreuz.
2. Wählen Sie alle Elemente des Teils mit Auswählen; Masse, die vollständig am Teil hängen, kommen automatisch mit.
3. Legen Sie den Basispunkt fest: Ziehen Sie den Gizmo-Drehpunkt auf den gewünschten Punkt (z. B. die Bohrungsmitte). Ohne Gizmo nimmt das Programm die Mitte der Auswahl.
4. Rechtsklick → 🧩 Block erstellen oder im Panel Blöcke den Button Block aus Auswahl erstellen.

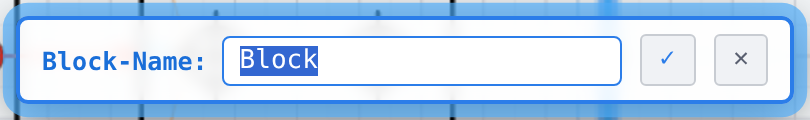

5. Namen eintippen, Enter. Die Auswahl ist jetzt eine Blockinstanz; die Definition steht in der Sektion Blöcke.

Weitere Instanzen einfügen#

Klicken Sie im Panel Blöcke auf den Blocknamen oder auf +. Der Block hängt an der Maus; jeder Klick setzt eine Instanz, R dreht um 90°, Esc beendet. Der Fang wirkt auf den Basispunkt — mit Zentrumsfang landet die Bohrung genau auf einem Kreis.

Baugruppe aus Blöcken#

Wählen Sie Geometrie und bestehende Instanzen zusammen und erstellen Sie daraus einen Block — er enthält die Instanzen als Unterblöcke. So entsteht im Beispiel der Lagerbock aus einem Rechteck und zwei Bohrungen (Verschachtelung).
