Block aus Auswahl erstellen

Zweck

Fasst die gewählten Elemente — mit ihren Massen und Schraffuren — zu einer neuen Blockdefinition zusammen und ersetzt die Auswahl durch eine Blockinstanz. Zusammenhänge: Blöcke.

Aufruf

  • Panel Blöcke: Button 🧩 Block aus Auswahl erstellen (1 im Bild bei Blöcke).
  • Rechtsklick auf die gewählten Elemente → 🧩 Block erstellen (1 im Bild).
  • Befehlssuche : Block aus Auswahl erstellen eintippen.

Der Befehl hat keinen Button im Menüband und in der klassischen Leiste; die Blockbefehle liegen in der Sektion Blöcke des Panels rechts, im Rechtsklick-Menü, im Fenster Werkzeuge (Abschnitt Bearbeiten, 🧩 Block erstellen) und in der Befehlssuche.

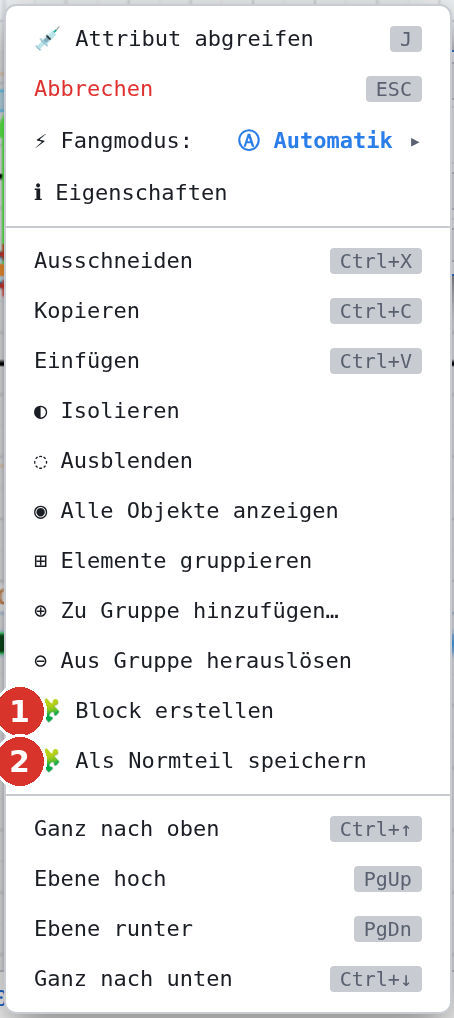

Rechtsklick-Menü bei gewählter Geometrie: (1) Block erstellen, (2) Als Normteil speichern
Rechtsklick-Menü bei gewählter Geometrie: (1) Block erstellen, (2) Als Normteil speichern

Ablauf

  1. Elemente mit Auswählen wählen; auch Masse, Schraffuren und Instanzen anderer Blöcke dürfen dazugehören.
  2. Befehl aufrufen. Ein Eingabefeld Block-Name: erscheint am Basispunkt, vorbelegt mit Block.
  3. Namen eintippen und mit Enter oder ✓ bestätigen. Die Statuszeile meldet Block "Name" erstellt — n Element(e) · n Masse · n Schraffuren. Hingen an den aufgenommenen Elementen Zwangsbedingungen oder Verschmelzungen, nennt die Meldung zusätzlich · n Bedingung(en), m Verschmelzung(en) entfernt. Ist die Meldung zu lang für die Statuszeile, zeigt der Mauszeiger darauf den vollen Text.
Eingabefeld für den Blocknamen
Eingabefeld für den Blocknamen

Ohne Auswahl wechselt der Befehl in die Nachwahl: Das Programm bittet, zuerst die Elemente zu wählen, und läuft nach der Bestätigung weiter.

Optionen und Regeln

  • Basispunkt: der Gizmo-Drehpunkt, falls gesetzt; sonst die Gizmo-Position, falls sichtbar; sonst die Mitte der Auswahl. Er wird zum Ursprung der Definition und zum Einfügepunkt (Basispunkt).
  • Name: Ist der Name schon vergeben, hängt das Programm eine Zahl an (Block 2).
  • Masse: ausdrücklich gewählte Masse und alle Masse, deren Bezüge vollständig in der Auswahl liegen, wandern in die Definition. Ein Mass, das von aussen an einem Teil einer aufgenommenen Blockinstanz hängt (Teile in Blöcken), wandert nicht mit — es fällt weg, auch wenn es gewählt ist.
  • Schraffuren: nur ausdrücklich gewählte.
  • Stücklisten-Daten: die Bezeichnung wird mit dem Blocknamen vorbelegt, die Einheit mit Stk (Stücklisten-Daten).
  • Die neue Instanz liegt an der Stelle der Auswahl, ist gewählt und liegt auf dem Layer der Instanz; die Definition erscheint in der Sektion Blöcke.
  • Zwangsbedingungen und Verschmelzungen, die ein aufgenommenes Element betreffen, werden entfernt — wie beim Löschen mit Entf, auch wenn sie ein Element ausserhalb der Auswahl mitbinden.
  • Die Elemente behalten in der Definition ihre Z-Ebene und ihren eigenen Linientyp. Texte bleiben samt ihrem Bezugspunkt genau an ihrer Stelle — auch nach Explodieren und nach dem Öffnen.
  • Ein Rückgängig-Schritt; Ctrl + Z nimmt auch die neue Definition wieder weg — im Modell wie auf einem Blatt.

Tasten

TasteWirkung
EnterNamen bestätigen
EscEingabe abbrechen — es entsteht kein Block

Der Befehl hat kein Tastenkürzel.
