Dialog Zeichnung importieren

Der Dialog erscheint nach der Dateiwahl im Befehl Zeichnung importieren. Esc gibt es hier nicht; Abbrechen schliesst ohne Wirkung.

Kopfzeile#

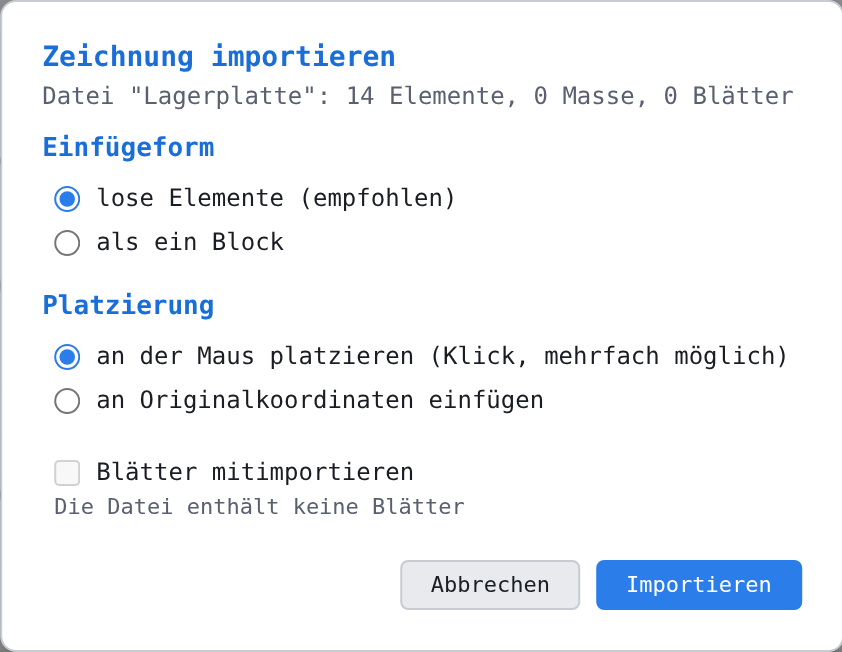

Datei "Name": n Elemente, m Masse, k Blätter — was die gewählte Datei enthält. Der Name ist der Dateiname ohne Endung; er wird zum Blocknamen, falls als Block eingefügt wird.

Einfügeform#

• lose Elemente (empfohlen): Die Elemente kommen einzeln in die Zeichnung, Masse und Schraffuren mit; sie bleiben einzeln bearbeitbar.
• als ein Block: Der Inhalt wird zu einer Blockdefinition, in der Zeichnung steht eine Instanz (Blöcke). Mehrfach abgesetzte Kopien teilen sich die Definition.

Platzierung#

• an der Maus platzieren (Klick, mehrfach möglich): Der Inhalt hängt orange am Zeiger; jeder Klick setzt ihn ab, Esc beendet. Drehen, Spiegeln und Skalieren wie beim Normteil (Platzier-HUD).
• an Originalkoordinaten einfügen: Der Inhalt landet sofort dort, wo er in der Quelldatei lag.

Blätter mitimportieren#

Übernimmt die Blätter des Papierbereichs der Quelldatei. Wählbar nur, wenn die Datei Blätter enthält und lose Elemente mit an Originalkoordinaten gewählt ist; sonst ist der Haken gesperrt und darunter steht Nur wählbar bei "an Originalkoordinaten" und "lose Elemente" oder Die Datei enthält keine Blätter.

Abbrechen, Importieren#

Abbrechen schliesst ohne Änderung. Importieren führt aus; enthält die Datei keine Geometrie, meldet die Statuszeile Die Datei enthält keine importierbare Geometrie. Der Import ist ein Schritt für Rückgängig.
