Offset
Zweck
Offset erzeugt eine Parallele zu einem einzelnen Element: zu einer Linie eine parallele Linie, zu einem Kreis einen konzentrischen Kreis, zu Bogen, Rechteck, Polylinie, Spline, Ellipse oder Ellipsenbogen die versetzte Kurve. Das Original bleibt stehen. Auf welcher Seite und in welchem Abstand die Parallele entsteht, zeigt die Maus als Vorschau; ein exakter Wert kommt ins Feld D.
Für eine ganze Kontur aus mehreren Elementen — mit Übergängen an den Ecken — dient der CAM-Offset.
Aufruf
- Menüband: Gruppe Bearbeiten, geteilter Button Offset (3) — Familienkopf.
- Klassische Leiste: Gruppe Bearbeiten, Familie Offset (4).
- Taste: O.
- Befehlssuche : Offset.
Ablauf

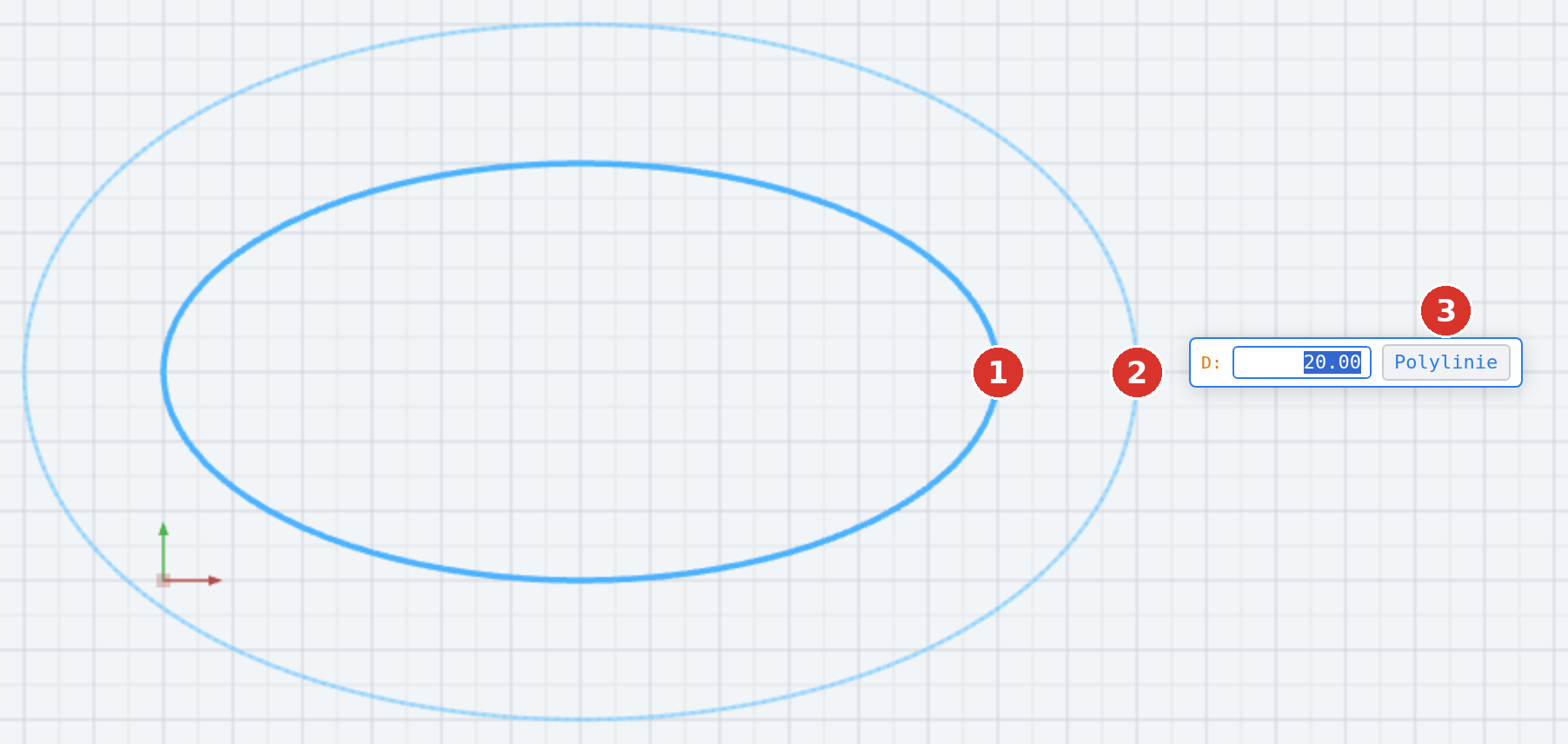

- Element anklicken (1) — es wird hervorgehoben, das Feld D: erscheint mit dem zuletzt verwendeten Abstand (Werk 10.00); die Statuszeile meldet Offset: Maus = Seite + Abstand · D eingeben für exakten Wert. Bei einer Ellipse oder einem Spline trägt das Feld zusätzlich den Button für den Ergebnistyp, und die Meldung endet mit · Tab + Leertaste = Ergebnistyp.
- Maus bewegen (2): Die Vorschau zeigt die Parallele auf der Seite des Zeigers, der Abstand folgt der Maus und steht im Feld. Ein Klick übernimmt den aktuellen Abstand — oder Sie tippen D und drücken Enter; dann gilt der getippte Abstand auf der Seite, auf der der Zeiger zuletzt stand.
Die Statuszeile bestätigt Offset erstellt (D=20.00). Das Werkzeug bleibt aktiv für das nächste Element; Esc beendet es.
Ergebnistyp bei Ellipse und Spline
Die Parallelkurve einer Ellipse ist selbst keine Ellipse, und die Parallele eines Splines ist kein Spline mit denselben Stützpunkten. Das Programm rechnet deshalb die exakte Parallelkurve und legt sie als Polylinie ab. Wer statt der Polylinie ein glattes Element wünscht, wählt den Ergebnistyp im fliegenden Feld:
Das fliegende Feld weicht der Maus aus; der Button wird darum wie beim Fasen-Feld über die Tastatur bedient: Tab setzt den Fokus vom Feld D auf den Button (Rahmen sichtbar, eine Sprechblase erklärt die Wahl), Leertaste oder Enter schaltet weiter, Tab führt zurück ins Feld. Die Vorschau wechselt bei jedem Schritt sichtbar mit; die Statuszeile meldet Offset-Ergebnis: ….
| Ergebnistyp | Quelle | Was entsteht |
|---|---|---|
| Polylinie (Werk) | Ellipse, Spline | die exakte Parallelkurve als Polylinie — der Abstand stimmt überall |
| ∽ Spline | Ellipse, Spline | ein glatter Spline durch Punkte der exakten Parallelkurve (wenige Stützpunkte, Abweichung im Tausendstel-Bereich) |
| ≈ Ellipse | nur Ellipse und Ellipsenbogen | eine Näherungs-Ellipse mit den Halbachsen rx ± D und ry ± D; der Abstand stimmt nur in den Scheiteln, dazwischen weicht er ab |
Beim Absetzen als Ellipse misst das Programm die grösste Abweichung vom Soll-Abstand und hängt sie an die Meldung an: Offset erstellt (D=10.00) · Näherung: Abweichung bis 0.50 mm. Je stärker die Ellipse von einem Kreis abweicht und je grösser D, desto grösser die Abweichung.
Ein Spline ist nur möglich, wenn die Parallelkurve keine spitzen Ecken hat. Bei einem grossen Offset nach innen wird die Parallelkurve dort gekappt, wo sie sich selbst überschneiden würde (Innen-Offset grösser als der kleinste Krümmungsradius); dann bleibt es bei der Polylinie, und die Meldung sagt · Spline nicht möglich (spitze Ecken) — Polylinie.
Die zuletzt gewählte Art wird je Quelltyp (Ellipse, Spline) in den Einstellungen gemerkt und steht beim nächsten Offset und nach dem Neuladen wieder voreingestellt; sie gilt auch, wenn Sie D tippen und mit Enter übernehmen.
Bei Linie, Kreis, Bogen, Rechteck und Polylinie gibt es keinen Button — dort ist das Ergebnis eindeutig.
Was entsteht
| Original | Parallele |
|---|---|
| Linie | Linie gleicher Länge, parallel versetzt |
| Kreis | konzentrischer Kreis mit Radius ± D (nach innen nur, solange der Radius positiv bleibt) |
| Bogen | konzentrischer Bogen mit denselben Winkeln |
| Rechteck | grösseres oder kleineres Rechteck um D |
| Polylinie | versetzte Kurve; nach innen können sich Stücke überschneiden |
| Spline | exakte Parallelkurve als Polylinie oder glatter Spline — nach Wahl des Ergebnistyps |
| Ellipse, Ellipsenbogen | exakte Parallelkurve als Polylinie, glatter Spline oder Näherungs-Ellipse — nach Wahl des Ergebnistyps; der Bogen behält seine Endwinkel; ein zu grosser Innen-Offset wird an den Überschneidungen gekappt |
Ist der Abstand für einen Kreis, Bogen oder ein Rechteck nach innen zu gross, meldet das Programm Offset nicht möglich (Abstand zu groß oder zu klein). Ein Klick sehr nahe am Element wird abgewiesen (Offset-Abstand zu klein — bewege die Maus weiter weg oder gib einen Wert ein). Texte, Bilder, Punkte und Blockinstanzen haben kein Offset (Kein offsetbares Element am Klickpunkt (Linie/Kreis/Bogen/Rechteck/Polylinie/Spline/Ellipse)).
Optionen und Zusammenhänge
- Die Parallele entsteht auf dem aktiven Layer mit dessen Attributen; im Auto-Modus 0 übernimmt sie Layer, Farbe und Stärke des angeklickten Elements.
- Der Ergebnistyp für Ellipse und Spline wird in den Einstellungen gemerkt (je Quelltyp), siehe Ergebnistyp.
- Der zuletzt übernommene Abstand steht beim nächsten Aufruf wieder im Feld.
- Zwei Parallelen auf einmal — etwa für eine Wand — zeichnet die Doppel-Linie; Masse und Schraffuren werden vom Offset nicht kopiert.
Verwandte Befehle
- CAM-Offset — versetzte Kontur aus mehreren Elementen mit Eckradien
- Doppel-Linie
- Ellipse · Spline — die Quellen mit wählbarem Ergebnistyp
