Zeichnen

Was zum Zeichnen gehört

LiberoDraft erzeugt Geometrie mit Werkzeugen: Sie starten ein Werkzeug, klicken Punkte oder bestehende Elemente an und erhalten Linien, Kreise, Bögen, Ellipsen, Polylinien oder Splines. Alle Werkzeuge arbeiten nach demselben Muster, deshalb lohnt sich dieser Abschnitt einmal für alle: Er beschreibt, was für jedes Zeichenwerkzeug gilt. Die einzelnen Befehle stehen danach in der Befehlsreferenz.

Die ersten Schritte mit Linie, Rechteck und Kreis stehen in Zeichnen — erste Schritte.

Die sechs Familien

Verwandte Werkzeuge sind zu Familien zusammengefasst. Im Menüband trägt jede Familie einen grossen Button mit einem Dreieck darunter, in der klassischen Leiste einen Button mit Aufklapp-Dreieck daneben. Der Button selbst startet den Familienkopf, das Dreieck öffnet die Liste der verwandten Werkzeuge.

FamilieWerkzeuge
Linie Linie · Winkelhalbierende · Lot · Tangente ⊥ · Tangente von Punkt · Tangente an 2 Kreise · Doppel-Linie · Relativer Winkel
Rechteck Rechteck · Langloch · Bananenloch · Rechteck 3P
Kreis Kreis · Kreis 3P · Kreis tang. 3 · Kreis tang. 2 · Ellipse · Ellipse ab Zentrum · Ellipse im Rechteck
Bogen Bogen · Bogen 3P · Bogen S/E/R · Bogen tang. 2+R · Bogen tang. 1+R
Punkt Punkt · Punkte verteilen
Polylinie Polylinie · Spline-Kurve

Das N-Eck steht ohne Familie für sich.

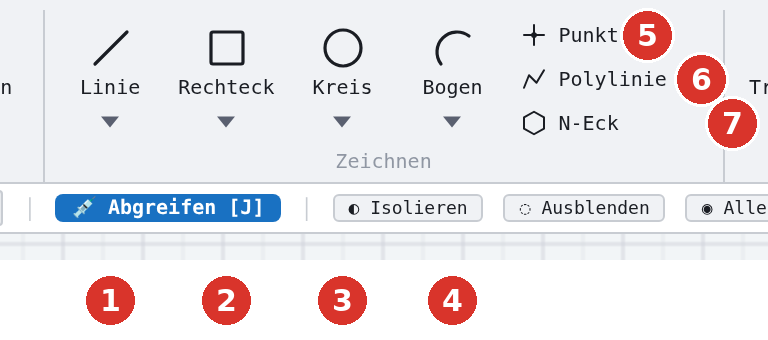

Menüband, Gruppe «Zeichnen»: die geteilten Buttons (1) Linie, (2) Rechteck, (3) Kreis, (4) Bogen sowie (5) Punkt, (6) Polylinie, (7) N-Eck

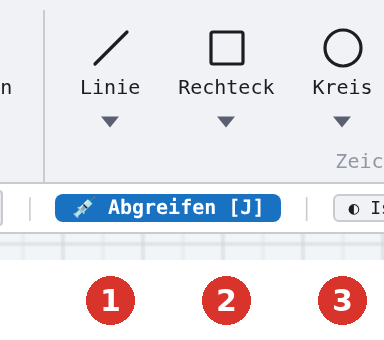

Menüband, Gruppe «Zeichnen»: die geteilten Buttons (1) Linie, (2) Rechteck, (3) Kreis, (4) Bogen sowie (5) Punkt, (6) Polylinie, (7) N-Eck — linke Hälftelinke Hälfte

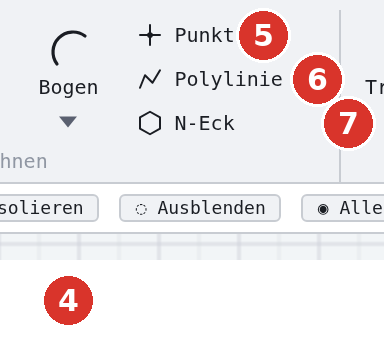

Menüband, Gruppe «Zeichnen»: die geteilten Buttons (1) Linie, (2) Rechteck, (3) Kreis, (4) Bogen sowie (5) Punkt, (6) Polylinie, (7) N-Eck — rechte Hälfterechte Hälfte
Menüband, Gruppe Zeichnen: die geteilten Buttons (1) Linie, (2) Rechteck, (3) Kreis, (4) Bogen sowie (5) Punkt, (6) Polylinie, (7) N-Eck
Klassische Leiste: dieselben Familien (1) Linie, (2) Rechteck, (3) Kreis, (4) Bogen, (5) Polylinie mit ihren Aufklapp-Dreiecken
Klassische Leiste: dieselben Familien (1) Linie, (2) Rechteck, (3) Kreis, (4) Bogen, (5) Polylinie mit ihren Aufklapp-Dreiecken — linke Hälftelinke Hälfte
Klassische Leiste: dieselben Familien (1) Linie, (2) Rechteck, (3) Kreis, (4) Bogen, (5) Polylinie mit ihren Aufklapp-Dreiecken — rechte Hälfterechte Hälfte
Klassische Leiste: dieselben Familien (1) Linie, (2) Rechteck, (3) Kreis, (4) Bogen, (5) Polylinie mit ihren Aufklapp-Dreiecken

Ein Klick auf das Dreieck zeigt die Liste unter der Überschrift VERWANDTE WERKZEUGE:

Familie «Linie»: (1) Linie, (2) Winkelhalbierende, (3) Lot, (4) Tangente ⊥, (5) Tangente von Punkt, (6) Tangente an 2 Kreise, (7) Doppel-Linie, (8) Relativer Winkel
Familie Linie: (1) Linie, (2) Winkelhalbierende, (3) Lot, (4) Tangente ⊥, (5) Tangente von Punkt, (6) Tangente an 2 Kreise, (7) Doppel-Linie, (8) Relativer Winkel
Familie «Kreis»: (1) Kreis, (2) Kreis 3P, (3) Kreis tang. 3, (4) Kreis tang. 2, (5) Ellipse, (6) Ellipse ab Zentrum, (7) Ellipse im Rechteck
Familie Kreis: (1) Kreis, (2) Kreis 3P, (3) Kreis tang. 3, (4) Kreis tang. 2, (5) Ellipse, (6) Ellipse ab Zentrum, (7) Ellipse im Rechteck
Familie «Bogen»: (1) Bogen, (2) Bogen 3P, (3) Bogen S/E/R, (4) Bogen tang. 2+R, (5) Bogen tang. 1+R
Familie Bogen: (1) Bogen, (2) Bogen 3P, (3) Bogen S/E/R, (4) Bogen tang. 2+R, (5) Bogen tang. 1+R
Familie «Rechteck»: (1) Rechteck, (2) Langloch, (3) Bananenloch, (4) Rechteck 3P
Familie Rechteck: (1) Rechteck, (2) Langloch, (3) Bananenloch, (4) Rechteck 3P
Familie «Polylinie»: (1) Polylinie, (2) Spline-Kurve
Familie Polylinie: (1) Polylinie, (2) Spline-Kurve
Hinweis

Zeigt der Button einer Familie nicht das erwartete Werkzeug, steht im Zahnrad-Fenster die Option Variante merken auf ein: Der Button trägt dann das zuletzt benutzte Werkzeug der Familie statt des Familienkopfs (Einstellungen).

Jedes Werkzeug lässt sich ausserdem über die Befehlssuche und über das Werkzeugfenster starten; häufig gebrauchte Werkzeuge können Sie in die Favoritenleiste legen. Die bis zu vier zuletzt benutzten Werkzeuge stehen im Rechtsklick-Menü der Zeichenfläche unter Letzte Befehle mit ihrem Namen; ein Klick startet das Werkzeug erneut.

Was beim Zeichnen immer gilt

Punkte setzen. Jeder Klick auf die Zeichenfläche wird vom Objektfang geführt: Endpunkt, Mitte, Zentrum, Schnittpunkt und die übrigen Fangarten liefern exakte Bezugspunkte, K öffnet die Koordinateneingabe. ORTHO und SPUR wirken auf alle Werkzeuge, die freie Punkte setzen.

Zahlen statt Klicks. Sobald ein Werkzeug einen zweiten Punkt erwartet, erscheint das fliegende Eingabefeld am Zeiger. Es nimmt je nach Werkzeug Länge L, Winkel ∠, Radius R, Durchmesser, Breite B oder Abstand A entgegen; Tab wechselt zwischen den Feldern, Enter übernimmt. Das Feld läuft immer mit der Maus mit — Sie können also klicken oder tippen. Komma und Punkt gelten gleich, Ausdrücke wie 5*2 werden gerechnet. Eine ungültige Zahl (unlesbar, unendlich, im Betrag über 1'000'000'000'000, ein unvollständiger Ausdruck wie 5*) wird mit roter Meldung abgelehnt: Es wird nichts gezeichnet, das Feld bleibt offen, das Werkzeug läuft weiter. Liegt der Fokus im Feld, bleiben ihm die Tasten — ausser Ctrl + N, Ctrl + O, Ctrl + S und Ctrl + Shift + S, die wie sonst wirken. Wechseln Sie während des Zeichnens den Fangmodus per Klick, bleibt der Cursor im Feld (Fangmodus).

Elemente statt Punkte. Die konstruierenden Werkzeuge (Winkelhalbierende, Lot, Tangenten, Kreis und Bogen tangential) erwarten keine freien Punkte, sondern bestehende Elemente. Wo Sie ein Element anklicken, entscheidet mit: Die Klickseite wählt aus, welche der rechnerisch möglichen Lösungen gezeichnet wird.

Attribut abgreifen (J): übernimmt Farbe, Strichstärke und Linientyp eines vorhandenen Elements für alles, was Sie danach zeichnen. Kopien, Stücke, Rückgängig und geöffnete Zeichnungen behalten ihren eigenen Linientyp.

Aktiver Layer. Jedes neue Element entsteht auf dem aktiven Layer mit dessen Farbe, Stärke und Linientyp, sofern kein Override gesetzt ist.

Abbrechen und beenden. Esc bricht die laufende Eingabe ab; ein zweites Esc beendet das Werkzeug. Werkzeuge mit fortlaufender Eingabe (Linie, Polylinie, Spline, Doppel-Linie) setzen nach jedem Element am letzten Punkt fort, bis Sie sie beenden.

Rückgängig. Jedes gezeichnete Element ist ein eigener Schritt für Rückgängig (Ctrl + Z); bei Werkzeugen, die mehrere Elemente auf einmal erzeugen, wird der ganze Vorgang zurückgenommen.

Live-Constraints. Ist in der Kopfzeile der Schalter ⛓ Live-Constraints eingeschaltet (ab Werk aus), legt das Programm beim Zeichnen die Zwangsbedingungen an, die die neue Form genau erfüllt — im selben Schritt für Rückgängig: Eine waagrechte oder senkrechte Linie erhält Horizontal bzw. Vertikal, ein Rechteck als einzelne Linien je Seite Horizontal bzw. Vertikal oder, gedreht, Rechtwinklig an allen vier Ecken, das Langloch viermal Tangential und Parallel, das Bananenloch viermal Tangential und Konzentrisch. Gebunden wird nur innerhalb der neuen Form, und die Geometrie bewegt sich dabei nicht (Live-Constraints).

Einzelne Elemente, Ketten und Gruppen

Die Werkzeuge liefern unterschiedliche Ergebnisse — das ist beim späteren Ändern wichtig:

ErgebnisWerkzeuge
Ein ElementLinie, Kreis, Bogen, Ellipse, Rechteck, N-Eck, Punkt, Spline; Polylinie als ein zusammenhängendes Element
Mehrere EinzellinienDoppel-Linie (beide Züge und die Abschlussstriche), Rechteck mit der Option Als einzelne Linien (explodiert)
GruppeLangloch und Bananenloch — die Teile liegen in einer eigenen Gruppe

Was aus mehreren Teilen besteht, lässt sich einzeln weiterbearbeiten; eine Gruppe wählen Sie über ihre Zeile in der Sektion Gruppen als Ganzes an.

Beim Rechteck als einzelne Linien (auch Rechteck 3P), beim Langloch und beim Bananenloch sind die Teile an den Ecken bzw. Übergängen schon beim Zeichnen verschmolzen; eine vorhandene Linie, die dort endet, wird mit verschmolzen — unabhängig vom Auto-Verschweissen (Rechteck, Langloch und Bananenloch).

Anzeige während des Zeichnens

Die Statuszeile nennt bei jedem Schritt, was als Nächstes erwartet wird; alle diese Meldungen stehen mit Ursache und Abhilfe unter Meldungen beim Zeichnen. Bei den meisten Werkzeugen nennt zusätzlich eine Sprechblase am Mauszeiger das Werkzeug und den aktuellen Schritt.

Hinweis

Bei sechs Werkzeugen — Tangente ⊥, Tangente von Punkt, Tangente an 2 Kreise, Doppel-Linie, Langloch und Bananenloch — fehlt die Sprechblase am Mauszeiger. Die Statuszeile nennt auch bei ihnen links den Werkzeugnamen und führt Sie mit ihren Meldungen vollständig durch den Ablauf.

Ist die Option Bemassung beim Zeichnen erstellen eingeschaltet, erhält jedes neue Element sein Mass (Live-Bemassung).
