Raster einstellen
Ziel
Das Raster so einrichten, dass es beim Zeichnen hilft: sichtbar oder nicht, mit passender Stufe, gutem Kontrast — und mit oder ohne Rasterfang.
Schritte

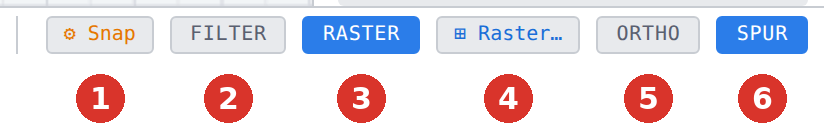

- In der Statuszeile rechts RASTER (3) anklicken, um das Raster ein- oder auszublenden.

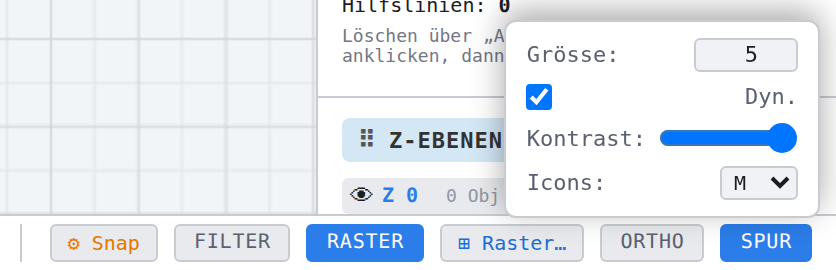

- ⊞ Raster… (4) öffnen. Für ein festes Raster im Feld Grösse den Wert in mm eintippen (zum Beispiel 20) — Dyn. schaltet dabei aus, die Hauptlinien liegen auf 100 mm. Für ein mitwachsendes Raster Dyn. anhaken: Beim Hineinzoomen erscheinen 5 mm und 1 mm, beim Herauszoomen 50 und 100 mm.
- Den Regler Kontrast ziehen, bis sich die Linien deutlich, aber nicht aufdringlich vom Hintergrund abheben.
- Für den Rasterfang die Taste G drücken (oder Raster im Werkzeugfenster). Soll er auch bei ausgeblendetem Raster wirken, in ⚙ Snap (1) den Haken Rasterfang auch bei ausgeblendetem Raster setzen.
Ergebnis
Die Statuszeile bestätigt jede Änderung (Raster manuell: 20 mm, Raster: dynamisch, Rasterkontrast: 60 %). Alle Werte werden gespeichert und gelten beim nächsten Start.
Tipp
Das dynamische Raster zeigt die gerade gültige Stufe im Feld Grösse; der Rasterfang rastet immer auf dieser Stufe.
