Ein Langloch mit Massen zeichnen

Ziel#

Ein waagrechtes Langloch mit 40 mm Lochabstand (Mitte zu Mitte) und 10 mm Breite, exakt über Zahlen eingegeben.

Schritte#

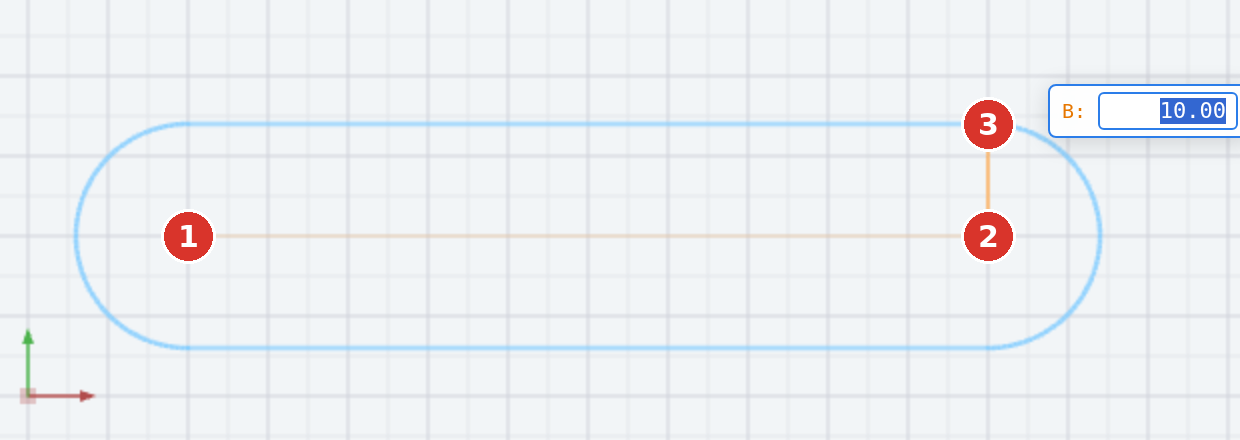

1. Im Dreieck am Button Rechteck das Werkzeug Langloch (2) wählen.
2. Den ersten Mittelpunkt klicken (1) — mit Objektfang an der gewünschten Stelle oder mit K als Koordinate.
3. Im fliegenden Feld L = 40 eintippen, Tab, ∠ = 0, Enter — der zweite Mittelpunkt (2) liegt damit 40 mm rechts.
4. Im Feld B = 10 eintippen und Enter (3).

Ergebnis#

Die Statuszeile meldet Langloch gezeichnet — Gruppe „Langloch“ (Breite 10.00). In der Sektion Gruppen erscheint die Gruppe Langloch; ein Klick auf ihre Zeile wählt alle vier Teile. Beim nächsten Langloch bietet das Feld B die 10 mm bereits an.
