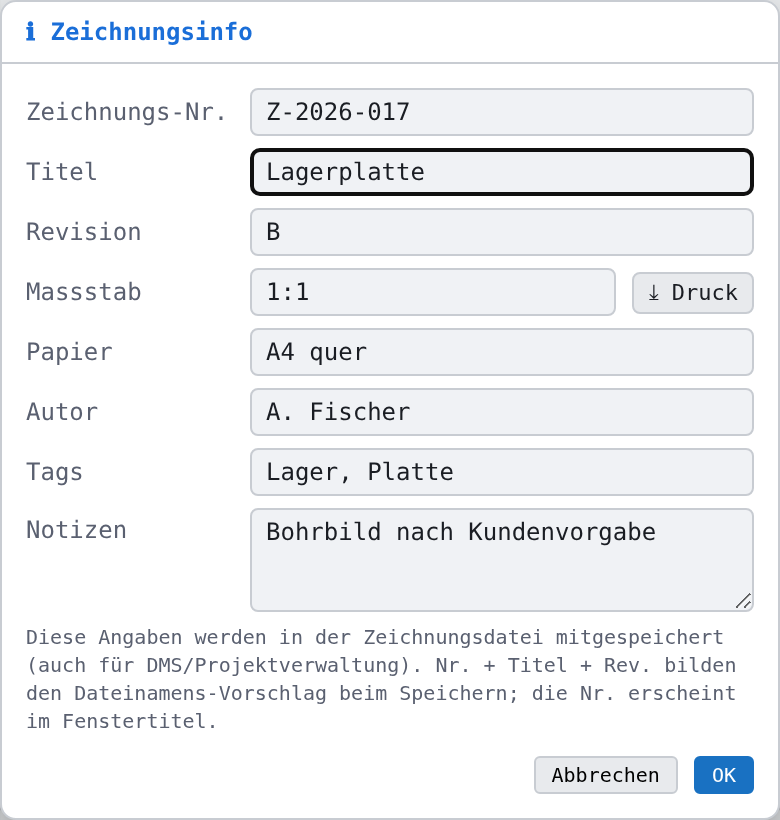

Dialog Zeichnungsinfo

Der Dialog öffnet sich über das Datei-Menü → Zeichnungsinfo… oder den Befehl Zeichnungs-Info. Seine Angaben werden in der Zeichnungsdatei mitgespeichert (auch für DMS und Projektverwaltung); sie gehören nicht zu den Programmeinstellungen. Das Fenster ist am Titel verschiebbar, Enter bestätigt, Esc bricht ab.

Zeichnungs-Nr.#

Freier Text (Platzhalter z.B. Z-2026-001). Die Nummer erscheint im Fenstertitel des Browsers und bildet mit Titel und Revision den Dateinamens-Vorschlag beim Speichern.

Titel#

Bezeichnung der Zeichnung; das Feld hat beim Öffnen den Fokus.

Revision#

Änderungsstand (Platzhalter z.B. A).

Massstab, ⤓ Druck#

Massstab als Text (Platzhalter z.B. 1:2). Der Button ⤓ Druck übernimmt Massstab und Papierformat aus den aktuellen Druckeinstellungen (zum Beispiel 1:1 und A4 quer).

Papier#

Papierformat und Ausrichtung als Text (Platzhalter z.B. A4 quer).

Autor#

Der Autor wird zusätzlich im Browser gemerkt (cad2d_autor) und beim Einstellungs-Transfer mitgenommen.

Tags#

Schlagwörter, durch Komma getrennt (Komma-getrennt).

Notizen#

Mehrzeiliger Freitext; Enter setzt hier einen Zeilenumbruch, bestätigt wird mit OK.

OK, Abbrechen#

OK übernimmt die Angaben, markiert die Zeichnung als geändert und meldet Zeichnungsinfo übernommen · Z-2026-001 (mit der Nummer, falls vorhanden). Abbrechen oder Esc verwirft.
