Ein Druckprofil anlegen
Ziel
Ein Profil Werkstatt: Konturen 0.5 mm, Achsen 0.18 mm, Bemassungen 0.25 mm, Schraffuren 0.13 mm — jederzeit abrufbar.
Schritte

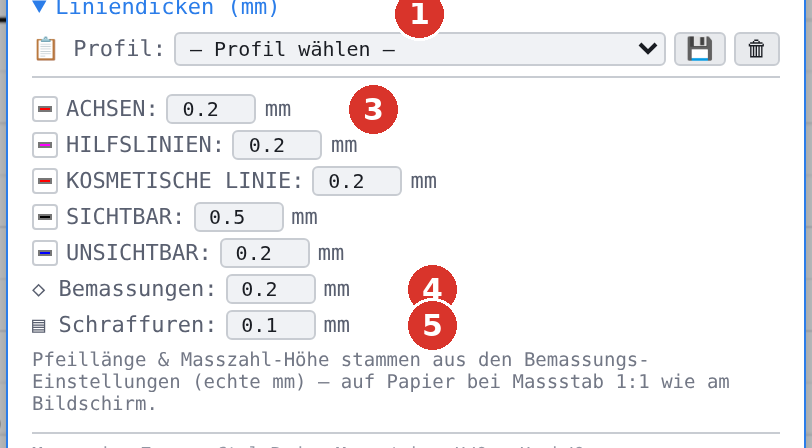

- Ctrl + P, den Abschnitt Liniendicken (mm) (7) aufklappen.

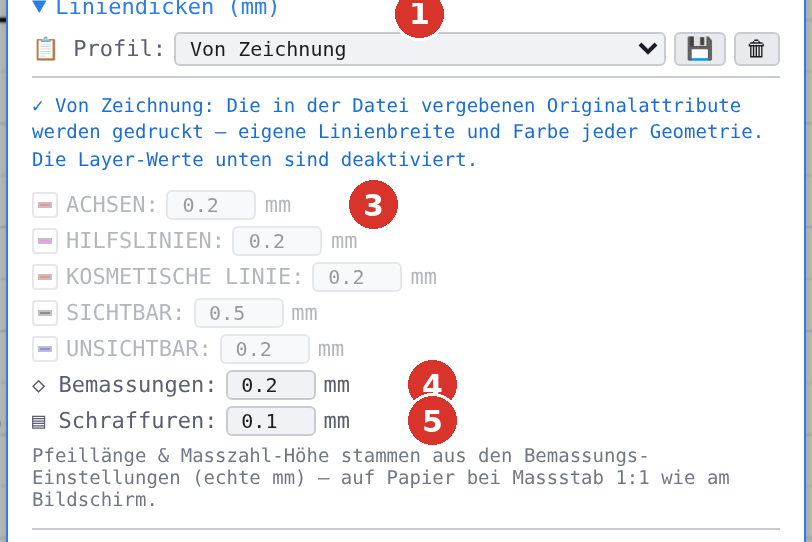

- In der Liste Profil: (1) den Eintrag — Profil wählen — setzen. Damit werden die Layerzeilen frei.
- Je Layer die Dicke in mm eintragen (3); ein Klick auf das Farbfeld setzt die Druckfarbe (etwa alles in Schwarz).
- Bei ◇ Bemassungen: 0.25 (4) und bei ▤ Schraffuren: 0.13 (5) eintragen.
- 💾 (2) klicken, als Namen Werkstatt eingeben. Die Statuszeile meldet Druckprofil "Werkstatt" gespeichert.


Ergebnis
Das Profil steht in jeder Zeichnung in der Liste. Wählen Sie es, sind alle Werte gesetzt (Druckprofil "Werkstatt" aktiviert). Kennt eine Zeichnung Layer, die das Profil nicht enthält, nennt die Statuszeile sie — deren Werte bleiben unverändert.
Die Zuordnung läuft über den Layer-Namen. Wer in allen Zeichnungen dieselben Layernamen verwendet, kann Profile ohne Nacharbeit übernehmen. An einen anderen Rechner reisen die Profile mit Einstellungen exportieren (Einstellungen übertragen).
Eingetippte Liniendicken gelten von 0 bis 5 mm; ein Wert ausserhalb wird still auf diesen Bereich begrenzt, ein unveränderter Wert bleibt, wie er war. Eine Eingabe, die keine gültige Zahl ist, meldet die Statuszeile rot und übernimmt nichts.
