Sektion Layer

Die Sektion Layer steht in der Werk-Reihenfolge zuoberst im Panel rechts. Sie verwaltet die Layerliste der Zeichnung; bis zur halben Fensterhöhe wächst sie mit, danach rollt die Liste.

Die Sektion: (1) Sperr-Leiste, (2) Toolbar, (3) Live-Suche, (4) Auto-Zeile, (5) Layer-Zeile, (6) Systemlayer
Die Sektion: (1) Sperr-Leiste, (2) Toolbar, (3) Live-Suche, (4) Auto-Zeile, (5) Layer-Zeile, (6) Systemlayer

Titelzeile

Wie jede Sektion trägt die Titelzeile den Griff ⠿ zum Umordnen oder Abreissen und das Dreieck zum Zuklappen (Sektionen des Panels). Dazwischen sitzt die Sperr-Leiste mit drei Buttons: 🔓 Alle Layer entsperren, 🔒 Alle Layer sperren, ◑ Layer-Sperrung umkehren. Jeder Klick darauf ist ein Rückgängig-Schritt (Rückgängig); die Statuszeile meldet Alle Layer entsperrt / Alle Layer gesperrt / Layer-Sperrung umgekehrt.

(1) alle entsperren, (2) alle sperren, (3) umkehren
(1) alle entsperren, (2) alle sperren, (3) umkehren

Toolbar

(1) Neu, (2) Bearbeiten, (3) Löschen, (4) alle ein-/ausblenden, (5) Sichtbarkeit umkehren
(1) Neu, (2) Bearbeiten, (3) Löschen, (4) alle ein-/ausblenden, (5) Sichtbarkeit umkehren
ButtonWirkung
+ Neulegt Layer n an und macht ihn aktiv — Neuer Layer; ein Rückgängig-Schritt, die Zeichnung gilt als geändert
✎ Bearb.öffnet den Dialog Layer bearbeiten für den aktiven Layer
🗑öffnet den Dialog Layer löschen für den aktiven Layer; mit nur einem Layer: Mindestens ein Layer benötigt
👁alle Layer ein- oder ausblenden: sind alle sichtbar, werden alle ausgeblendet, sonst alle eingeblendet (Alle Layer ausgeblendet / … eingeblendet); ein Rückgängig-Schritt
◐Sichtbarkeit jedes Layers umkehren (Layer-Sichtbarkeit umgekehrt); ein Rückgängig-Schritt

Live-Suche

Das Feld Layer suchen… filtert die Liste beim Tippen nach Nummer oder Name; mehrere Wörter müssen alle vorkommen. Esc leert das Feld, ebenso das kleine ✕ rechts im Feld, das seit Programmstand v3.0.39 erscheint, sobald etwas eingetippt ist. Während einer Suche tritt die Auto-Zeile zurück; Auge, Schloss und aktiver Layer bleiben unberührt. Ohne Treffer steht Kein Layer passt zur Suche.

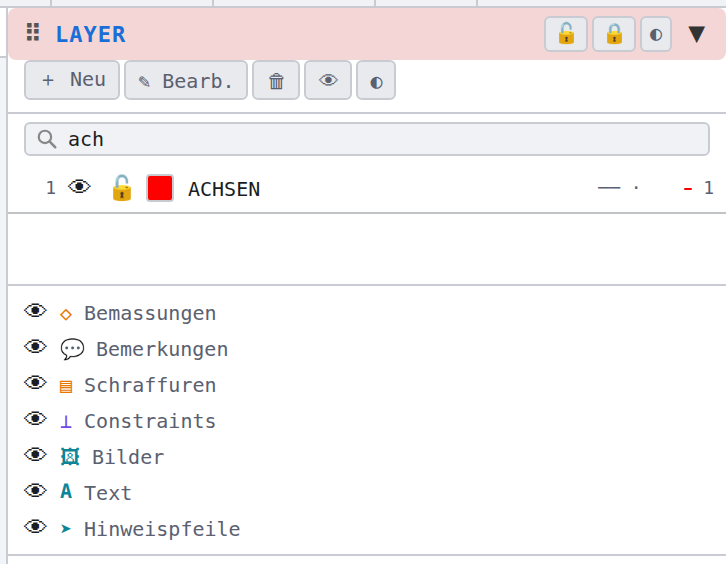

Suche nach «ach»: nur «ACHSEN» bleibt
Suche nach ach: nur ACHSEN bleibt

Auto-Zeile 0

Die Zeile 0 · Auto (vom Objekt) ist der Auto-Modus: Ergebnisse von Funktionen übernehmen den Layer des angeklickten Objekts. Klick schaltet ihn ein; ein echter Layer schaltet ihn aus. Die Sprechblase der Zeile erklärt den Modus.

Layer-Zeilen

(1) Nr., (2) Auge, (3) Schloss, (4) Farbe, (5) Name, (6) Linientyp, (7) Stärke
(1) Nr., (2) Auge, (3) Schloss, (4) Farbe, (5) Name, (6) Linientyp, (7) Stärke — linke Hälftelinke Hälfte
(1) Nr., (2) Auge, (3) Schloss, (4) Farbe, (5) Name, (6) Linientyp, (7) Stärke — rechte Hälfterechte Hälfte
(1) Nr., (2) Auge, (3) Schloss, (4) Farbe, (5) Name, (6) Linientyp, (7) Stärke
SpalteKlickAnzeige
(1) Nr.—Ordnungszahl, danach sortiert
(2) Augeein-/ausblenden (Sprechblase Ausblenden / Einblenden). Blockeinfügungen auf einem ausgeblendeten Layer behandelt die Stückliste wie ausgeblendete Blöcke.👁 sichtbar, 👁‍🗨 ausgeblendet
(3) Schlosssperren/entsperren (Sperren / Entsperren). Ein Klick in der Zeichnung auf ein Element, Mass oder eine Schraffur eines gesperrten Layers zeigt am Zeiger einen Hinweis mit Schloss, der alle sperrenden Layer und Gruppen nennt; ein Klick auf ein Schloss dort entsperrt. Wieder sperren geht nur hier.🔓 offen, 🔒 gesperrt (rot)
(4) Farbeöffnet direkt den Farbwähler; die Wahl wird sofort übernommenFarbfeld
(5) NameKlick = aktiver Layer; zweiter Klick innerhalb 0,4 s = EditorSprechblase Name (Anzahl Elemente)
(6) Linientyp—Strichmuster als Zeichen (──── · ── ── · · · · · ── · · ── ─ · ▬ ▬ ▬ · ● ● ● · ─∿─), Sprechblase Linientyp: solid usw.
(7) Stärke—Balken in Layerfarbe und Zahl (Bildschirm-Bildpunkte)

Die aktive Zeile ist blau hinterlegt. Auge, Schloss und Farbe der Zeile wirken sofort; jede Änderung ist ein Rückgängig-Schritt (Rückgängig), der Klick auf die Zeile selbst — der aktive Layer — nicht.

Systemlayer

Die sieben Zeilen unter der Liste sind globale Augen für Objektarten — Systemlayer: Bemassungen, Bemerkungen, Schraffuren, Constraints, Bilder, Text, Hinweispfeile. Klick auf die Zeile schaltet um; die Statuszeile meldet … sichtbar / … ausgeblendet.

(1) Bemassungen, (2) Bemerkungen, (3) Schraffuren, (4) Constraints, (5) Bilder, (6) Text, (7) Hinweispfeile
(1) Bemassungen, (2) Bemerkungen, (3) Schraffuren, (4) Constraints, (5) Bilder, (6) Text, (7) Hinweispfeile

Rückgängig

Jeder Klick auf Auge oder Schloss einer Zeile, jede neue Farbe im Farbfeld und jeder Sammelschalter (👁 und ◐ in der Toolbar, die drei Schalter der Titelzeile) ist ein Rückgängig-Schritt mit ●: Ctrl + Z nimmt genau diesen Klick zurück, Ctrl + Y bringt ihn wieder. Beim Farbfeld ist das Ziehen im Farbwähler ein Schritt; Öffnen und Schliessen ohne neue Wahl legt keinen an. Ein Sammelschalter, der nichts ändert — etwa Alle Layer sperren, wenn schon alle gesperrt sind —, legt ebenfalls keinen Schritt an.

Auf einem Blatt gehören die Layer der ganzen Zeichnung; der Schritt liegt deshalb im Verlauf des Modells. Zum Zurücknehmen wechseln Sie in den Reiter Modell und drücken dort Ctrl + Z; auf dem Blatt selbst nimmt Ctrl + Z diese Änderung nicht zurück.

Kein Schritt ist der Klick auf eine Layerzeile, der den Layer aktiv macht, ebenso die Zeile 0 · Auto und die Schalter der Systemlayer. + Neu, OK im Dialog Layer bearbeiten und OK im Dialog Layer löschen sind ebenfalls Schritte.
