Kreis-Konstruktionen

Zweck#

Der gewöhnliche Kreis entsteht aus Mittelpunkt und Radius. Oft ist aber beides unbekannt und stattdessen anderes gegeben: drei Punkte, an denen der Kreis vorbeigehen soll, oder Elemente, die er berühren muss. Dafür gibt es diese drei Werkzeuge. Das Ergebnis ist jeweils ein gewöhnlicher Kreis auf dem aktiven Layer.

Aufruf#

• Menüband: Gruppe Zeichnen, Dreieck am Button Kreis — Einträge Kreis 3P (2), Kreis tang. 3 (3) und Kreis tang. 2 (4).
• Klassische Leiste: Aufklapp-Dreieck der Kreis-Familie (3).
• Befehlssuche : Kreis 3 Punkte oder Kreis tangential.

Kreis durch drei Punkte#

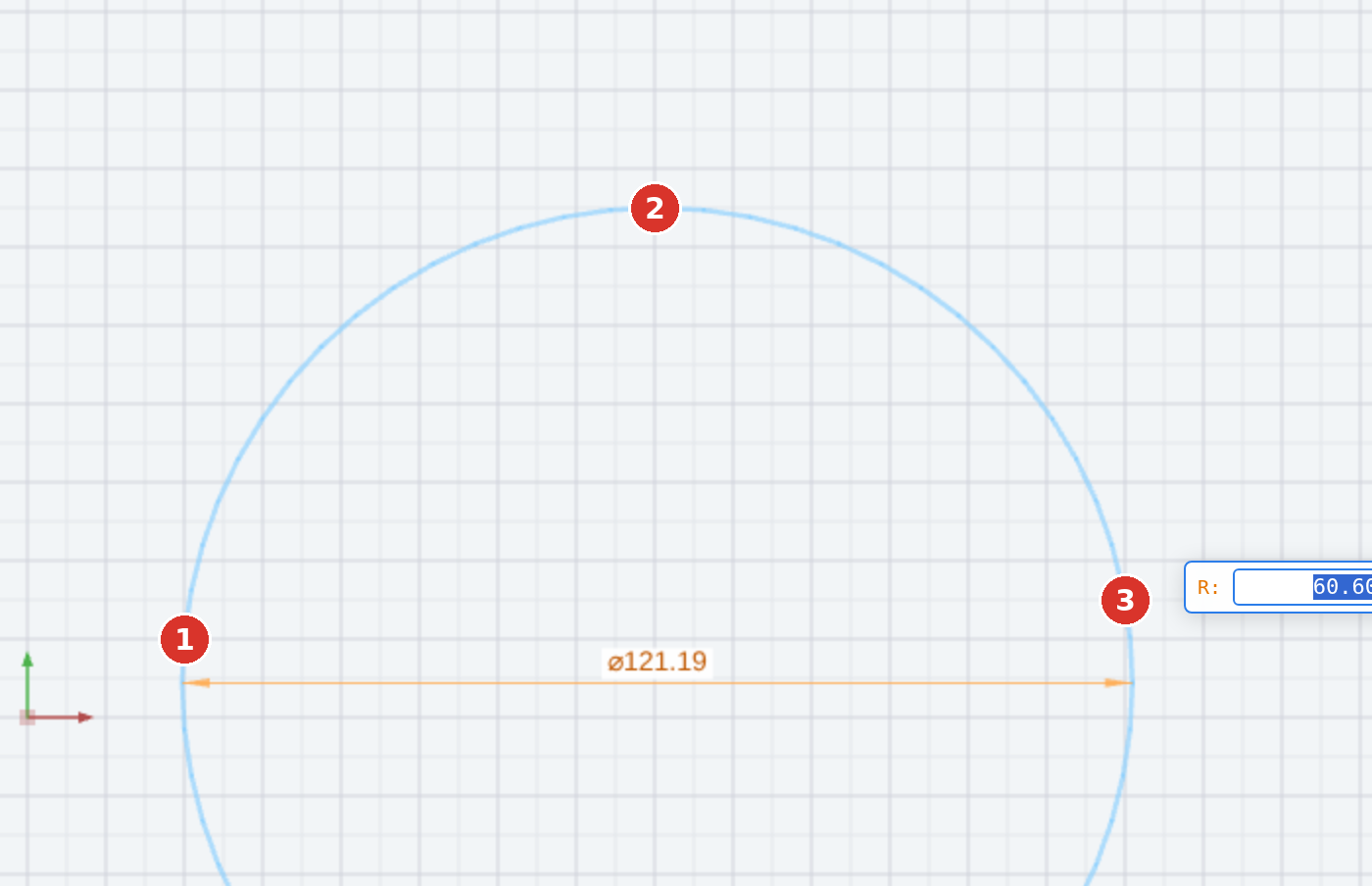

Kreis 3 Punkte Legt den eindeutigen Kreis durch drei Punkte:

1. Ersten Punkt klicken (1).
2. Zweiten Punkt klicken (2) — 2. Punkt….
3. Dritten Punkt klicken (3) — 3. Punkt / Radius…; statt zu klicken können Sie auch den Radius eintippen.

Liegen die drei Punkte auf einer Geraden, gibt es keinen Kreis: 3 Punkte sind kollinear. Mit Objektfang lassen sich die drei Punkte exakt auf bestehende Ecken, Mitten oder Zentren legen — der übliche Weg, um einen Lochkreis oder eine Rundung aus gemessenen Punkten zu rekonstruieren.

Kreis tangential an drei Elemente#

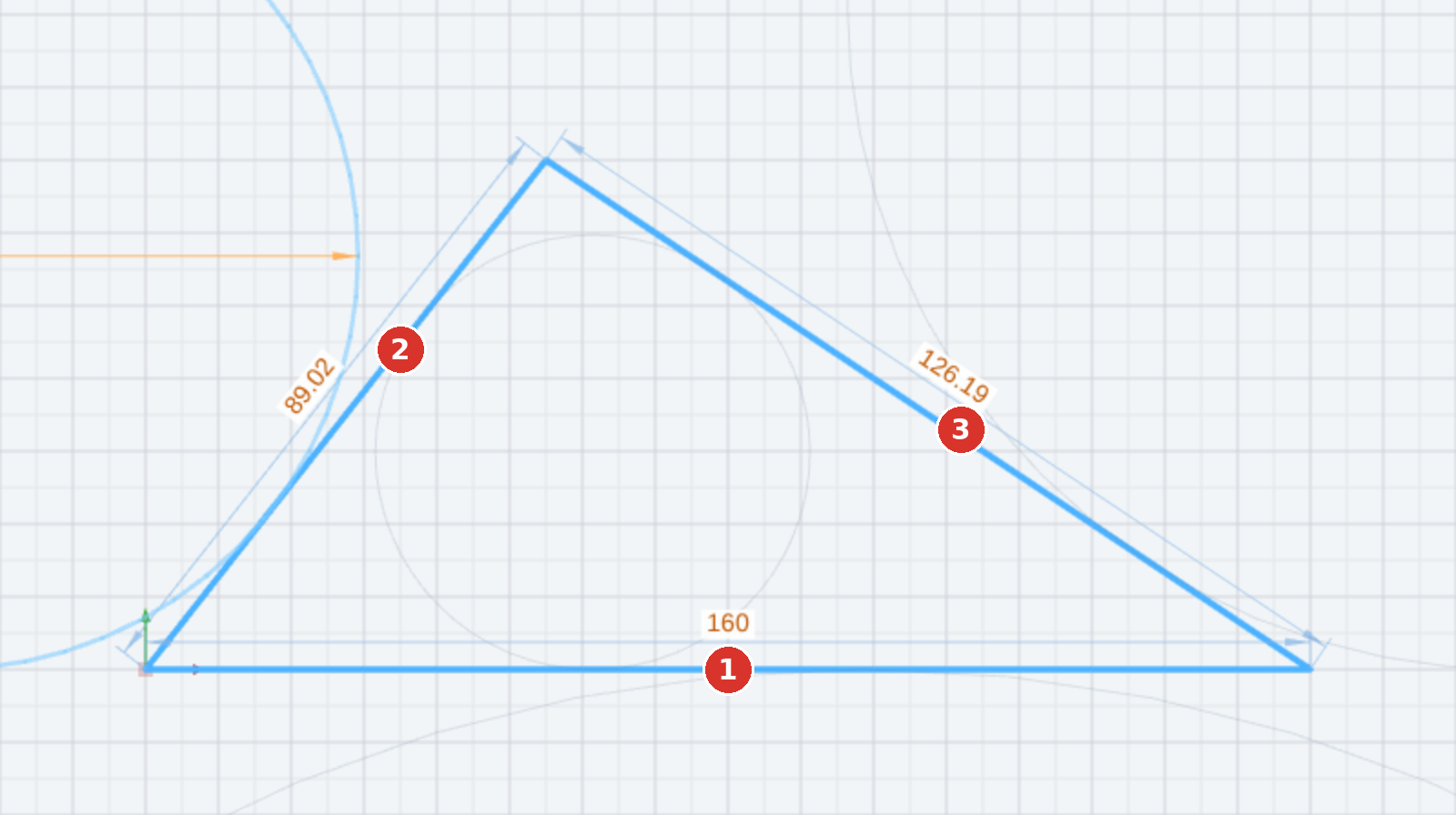

Kreis tangential 3 Zeichnet den Kreis, der drei vorhandene Elemente berührt — bei drei Linien also den Inkreis des Dreiecks:

1. Erstes Element anklicken (1) — Element anklicken.
2. Zweites Element anklicken (2) — 2. Element anklicken….
3. Drittes Element anklicken (3).

Auch hier zählt die Klickseite: Bei drei Linien gibt es neben dem Inkreis drei Ankreise; das Programm nimmt die Lösung, die zu Ihren Klickstellen passt. Klicken Sie deshalb dort, wo der Kreis das Element berühren soll.

Kreis tangential an zwei Elemente#

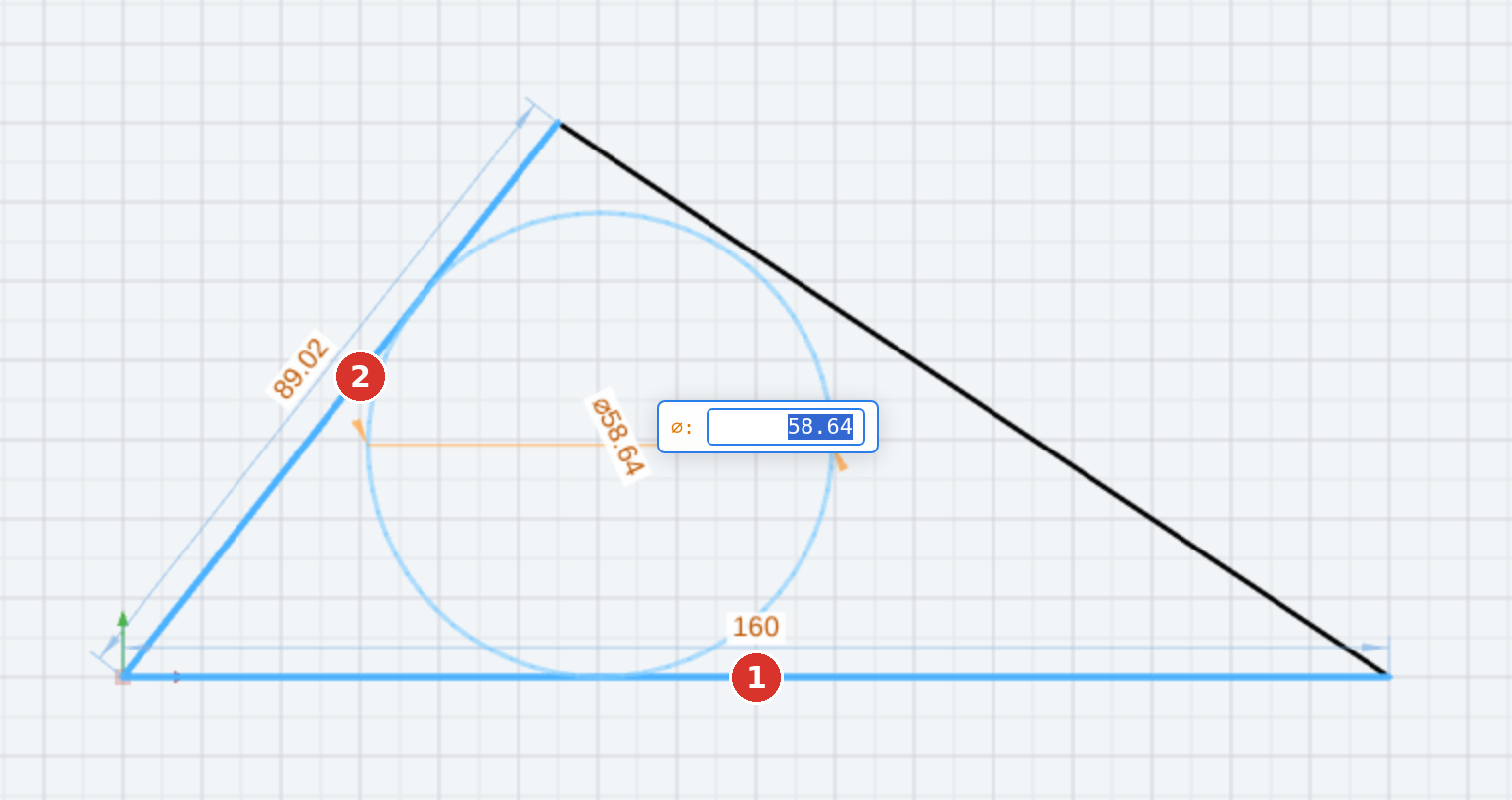

Kreis tangential 2 Zeichnet einen Kreis mit vorgegebenem Durchmesser, der zwei Elemente berührt:

1. Erstes Element anklicken (1) — Element anklicken.
2. Zweites Element anklicken (2) — 2. Element anklicken….
3. Durchmesser eintippen oder klicken — Durchmesser eingeben oder klicken…. Die Vorschau folgt der Maus, das Feld nimmt den Wert entgegen.

Aus den Klickstellen und der Mauslage ergibt sich, in welchem der möglichen Zwickel der Kreis liegt.

Optionen#

• Alle drei Werkzeuge zeichnen auf dem aktiven Layer; Attribut abgreifen (J) wirkt vorher.
• Ist Bemassung beim Zeichnen erstellen eingeschaltet, erhält der Kreis sein Durchmessermass (Live-Bemassung).
• Esc bricht ab; jeder Kreis ist ein eigener Schritt für Rückgängig.

Verwandte Befehle#

• Kreis — Mittelpunkt und Radius
• Tangenten — Linien, die Kreise berühren
• Bögen tangential · Ellipsen
