Dialog Schraffur-Einstellungen

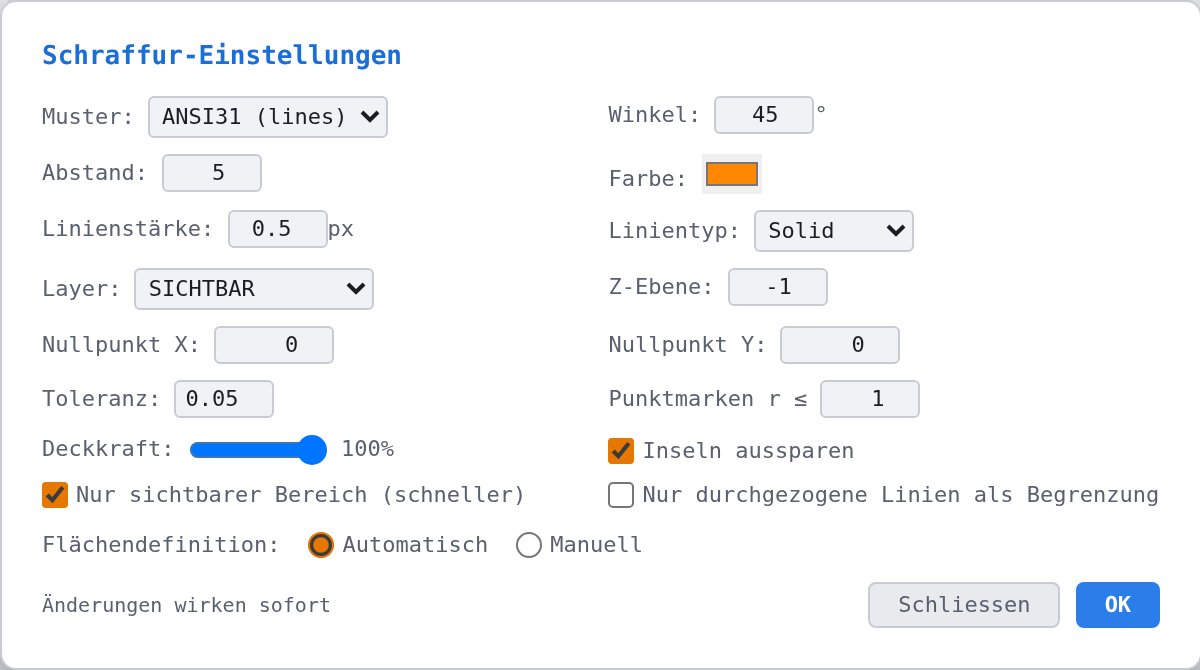

Der Dialog erscheint beim Aufruf des Werkzeugs Schraffur oder über den Befehl Schraffur-Einstellungen als schwebendes Fenster: Die Zeichnung bleibt bedienbar, das Fenster ist am Titel verschiebbar. Alle Änderungen wirken sofort — OK schliesst nur und bestätigt in der Statuszeile. Die Werte sind Vorgaben für neue Schraffuren; bestehende Schraffuren ändern Sie im Panel Eigenschaften.

Felder#

Muster#

Auswahl des Musters. Hinter dem Namen steht die Art in Klammern, etwa ANSI31 (lines). Beim Wechsel werden Winkel, Abstand, Farbe, Linienstärke und Linientyp aus der Musterdefinition in die Felder geladen, und das Muster gilt sofort als Vorgabe (Schraffur-Muster: ANSI31 — Einstellungen wirken sofort).

Winkel, Abstand, Paketabstand#

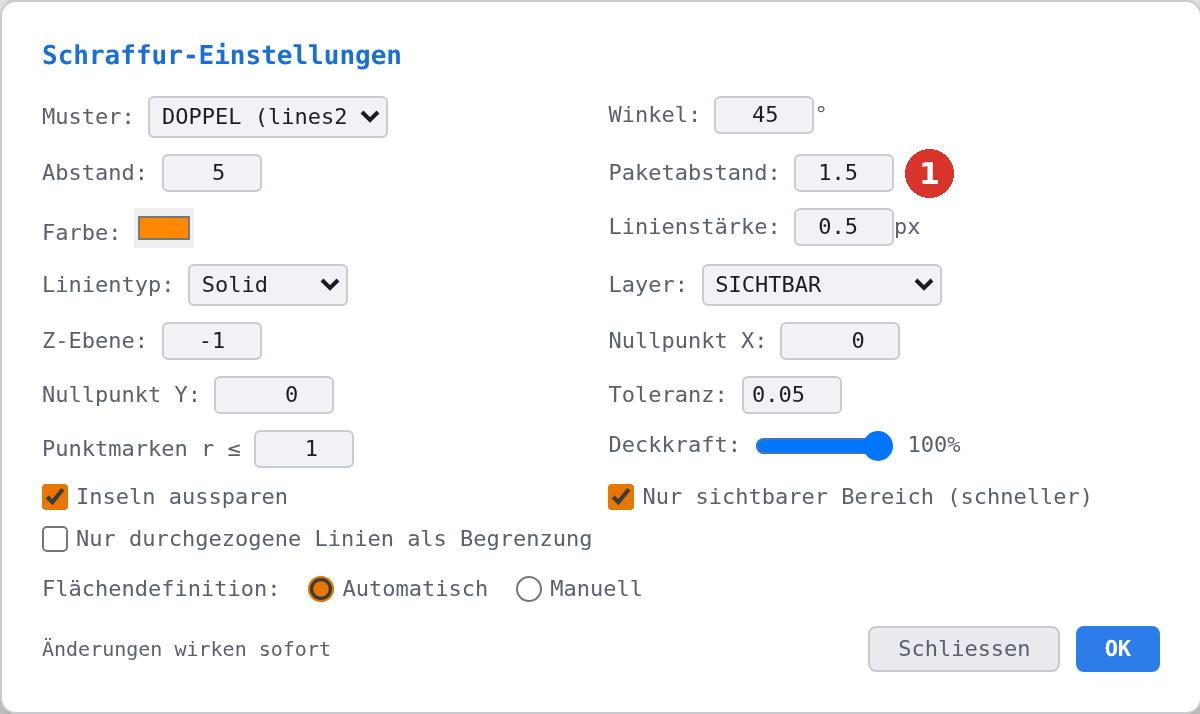

Winkel: dreht das Muster in Grad — 0° ist ein gültiger Wert und ergibt waagerechte Linien. Abstand: setzt den Abstand der Musterlinien (Zeichnungseinheiten im Modell, Papier-mm im Ansichtsfenster; kleinster Wert 0.1). Beide Werte gehören zur Definition des gewählten Musters und werden mit ihr gespeichert. Paketabstand: erscheint nur bei DOPPEL und DREIFACH und ist der Abstand der zwei bzw. drei Linien innerhalb eines Pakets (Werk 1.5, kleinster Wert 0.05).

Farbe, Linienstärke, Linientyp#

Farbe der Musterlinien, Linienstärke am Bildschirm in Pixeln (Werk 0.5 px) und Linientyp Solid, Gestrichelt oder Punktiert. Beim Drucken zählt nicht die Pixelstärke, sondern die Liniendicke in mm. Alle drei Werte gehören zur Musterdefinition.

Layer#

Layer, auf den neue Schraffuren gelegt werden. Vorgeschlagen ist der aktive Layer.

Z-Ebene#

Vorgesehen als Z-Ebene neuer Schraffuren. Im Stand v3.0.17 erhalten neue Schraffuren die aktuelle Zeichen-Z-Ebene aus der Kopfzeile; die Ebene einer Schraffur ändern Sie im Panel Eigenschaften oder mit PgUp und PgDn.

Nullpunkt X, Nullpunkt Y#

Bezugspunkt des Linienrasters für die ganze Zeichnung (Werk 0/0). Schraffuren mit gleichem Winkel, Abstand und Nullpunkt fluchten exakt — siehe Nullpunkt. Ein eigener Nullpunkt für eine einzelne Schraffur wird im Panel gesetzt.

Toleranz#

Wie weit zwei Endpunkte auseinanderliegen dürfen und trotzdem als verbunden gelten (Werk 0.05, Bereich 0.01 bis 5). Grössere Werte erkennen tangentiale Berührpunkte zuverlässiger.

Punktmarken r ≤#

Kreise bis zu diesem Radius gelten bei der Randsuche als Punktmarken und werden nicht umlaufen (Werk 1, Bereich 0 bis 50). 0 berücksichtigt alle Kreise. Gilt zeichnungsweit.

Deckkraft#

Deckkraft aller Schraffuren der Zeichnung von 10 bis 100 % (Werk 100 %). Wirkt sofort auf alle Schraffuren, die keine eigene Deckkraft im Panel erhalten haben.

Inseln aussparen#

Ein (Werk): geschlossene Elemente und geschlossene Schleifen innerhalb des Randes bleiben frei. Aus: die Schraffur läuft über sie hinweg. Siehe Inseln.

Nur sichtbarer Bereich (schneller)#

Ein (Werk): die Randsuche verwendet nur Elemente im Bildausschnitt. Die gesamte zu füllende Fläche muss dann sichtbar sein. Siehe Nur sichtbarer Bereich.

Nur durchgezogene Linien als Begrenzung#

Ein: nur ausgezogene Linientypen begrenzen die Fläche; gestrichelte, strichpunktierte, punktierte und Mittellinien werden übergangen, auch wenn der Linientyp vom Layer geerbt ist. Beim Umschalten werden bestehende automatische Schraffuren sofort neu erkannt. Aus (Werk): alle Linientypen begrenzen.

Flächendefinition#

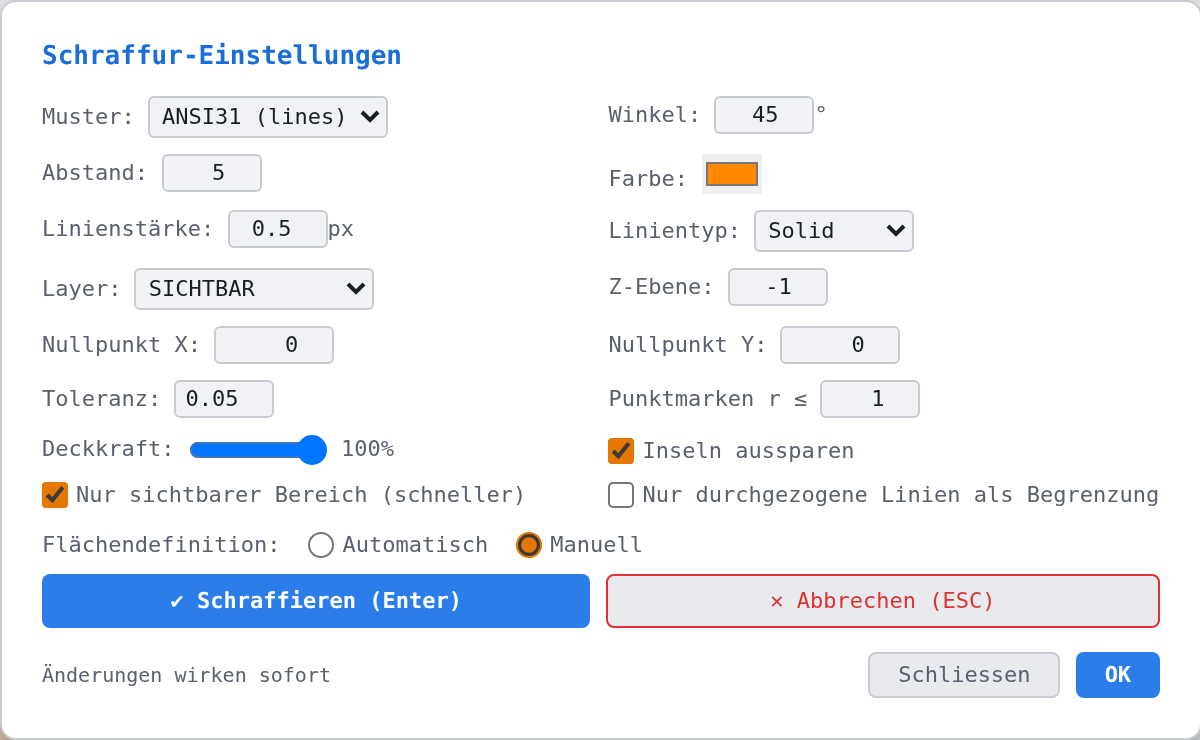

Automatisch: Klick in die Fläche, Rand und Inseln werden erkannt. Manuell: Konturelemente einzeln anklicken; der Fangmodus springt auf FREI, und es erscheinen die Buttons Schraffieren (Enter) und Abbrechen (ESC). Siehe Manuelle Flächendefinition.

Schliessen, OK#

Schliessen schliesst das Fenster; alle Änderungen sind bereits wirksam. OK schliesst ebenfalls und meldet Schraffur-Einstellungen gespeichert.

Panel Eigenschaften#

Ist eine Schraffur ausgewählt, zeigt das Panel Eigenschaften ihre Werte. Änderungen hier wirken nur auf die ausgewählten Schraffuren, nicht auf die Vorgaben. Sind mehrere Schraffuren ausgewählt, steht nur die Zeile Z-Ebene zur Verfügung.

Druckdialog#

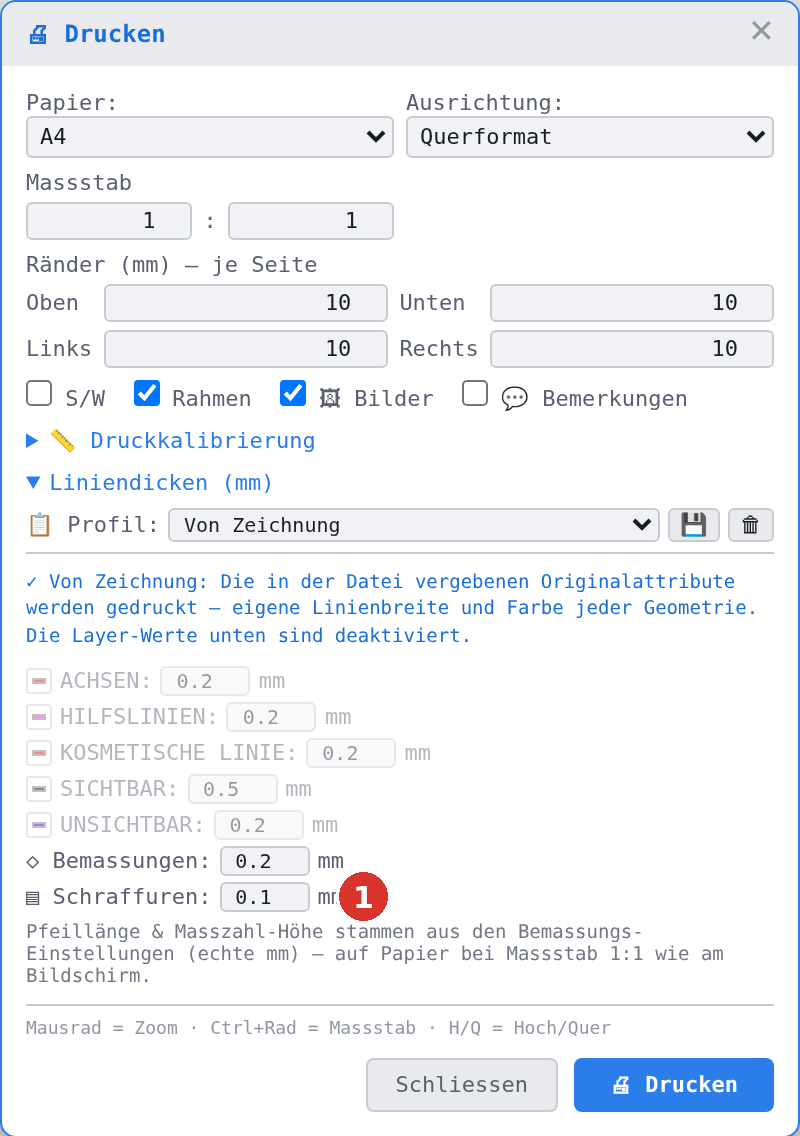

Im Druckdialog Drucken, Abschnitt Liniendicken (mm), steht die Zeile Schraffuren: (1): die Liniendicke aller Schraffurlinien beim Drucken in Millimetern, ab Werk 0.1 mm. Übliche Werte sind 0.1 bis 0.25 mm — Schraffuren werden meist dünner gedruckt als die Geometrie. Die Bildschirm-Linienstärke in Pixeln spielt beim Drucken keine Rolle.

DXF-Optionen#

Beim DXF-Export fragt der Dialog Schraffuren ab:
