Zeichnung prüfen & bereinigen
Zweck
Durchsucht die Zeichnung nach Auffälligkeiten — Linien ohne Länge, deckungsgleiche Elemente, Masse ohne Bezug, verwaiste Verweise — und bietet an, das Gefundene zu entfernen. Dazu kommen Empfehlungen, die Geometrie brauchbarer machen (Polylinien in Linien wandeln).
Aufruf
- Datei-Menü Datei → 🧹 Zeichnung prüfen & bereinigen… (1) — in beiden Darstellungen.
- Befehlssuche : prüfen oder bereinigen (Kategorie Ansicht).
- Automatisch nach jedem DXF- und SVG-Import, sobald Auffälligkeiten gefunden werden.
- Kein Tastenkürzel.
Ablauf
- Befehl aufrufen. Steht die Ansicht auf einem Blatt, wechselt LiberoDraft zuerst in den Modellbereich und meldet Bereinigen wirkt auf das Modell — in den Modellraum gewechselt.

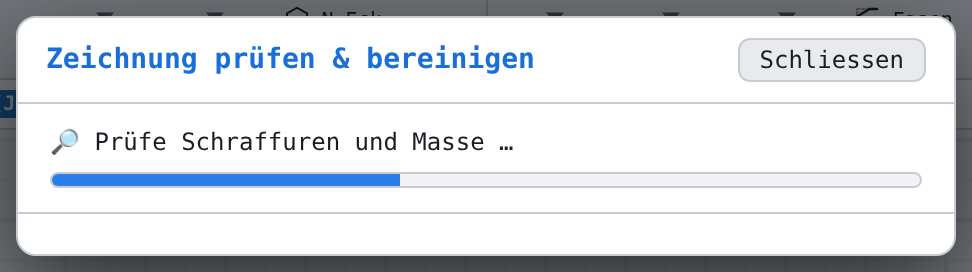

- Die Prüfung läuft in fünf Schritten mit Fortschrittsbalken.
- Der Dialog zeigt eine Bilanz des Zeichnungsinhalts und die Fundarten mit Anzahl. Zeigen springt zu den Fundstellen und lässt sie orange blinken.
- Haken setzen, was bereinigt werden soll, dann 🧹 Bereinigen. Die Statuszeile meldet, wie viele Elemente entfernt bzw. gewandelt wurden.
Was geprüft wird
| Block | Fundarten |
|---|---|
| Daten und Verweise | Null-Längen-Linien · Kreise/Bögen mit Radius 0 · entartete Polylinien · doppelte Elemente · leere Schraffuren · Bemassungen ohne gültige Bezugsgeometrie · verwaiste Schweissgruppen · Gruppen mit fehlenden Mitgliedern · leere Gruppen · verwaiste Bedingungen |
| Geometrie-Empfehlungen | Zweipunkt-Polylinien in Linien wandeln · deckungsgleiche Schraffuren · Polylinien, Splines und Blöcke explodieren |
Die Empfehlungen Polylinien explodieren, Splines explodieren und Blöcke explodieren sind bewusst nicht vorangehakt — sie verändern die Struktur der Zeichnung.
Wirkung
Die Bereinigung ist ein Rückgängig-Schritt: Ctrl + Z stellt den vorherigen Stand her. Anzeige, Export und Messungen bleiben von der Prüfung selbst unberührt; erst Bereinigen ändert die Zeichnung.
