SVG exportieren

Zweck

Schreibt die Zeichnung als SVG-Datei — eine Vektorgrafik, die jeder Browser, Grafik- und Layoutprogramme lesen. Für den Datenaustausch mit CAD-Programmen ist DXF der bessere Weg; SVG eignet sich für Dokumentation, Web und Illustration.

Aufruf

  • Datei-Menü Datei → ⬇ SVG exportieren (1) — in beiden Darstellungen dasselbe Menü.
  • Befehlssuche : SVG (Kategorie Datei).
  • Kein Tastenkürzel.

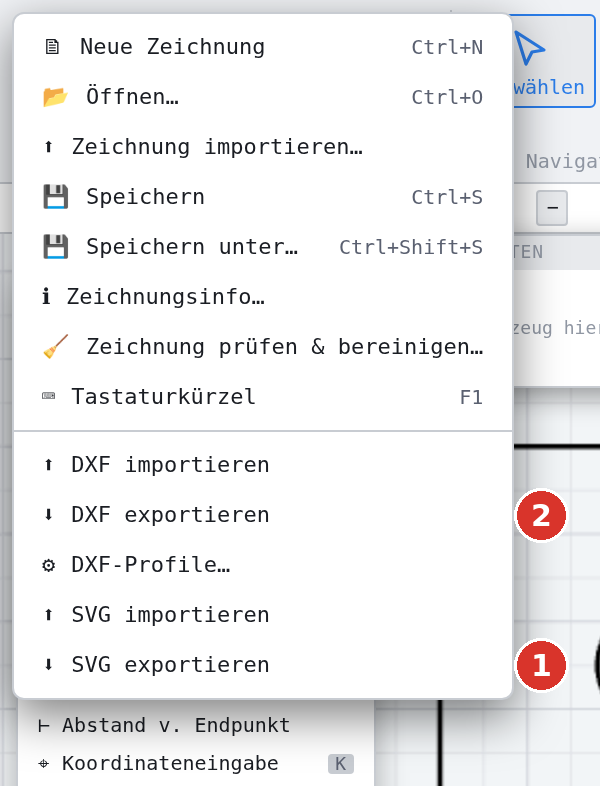

Datei-Menü: (1) SVG exportieren, (2) DXF exportieren
Datei-Menü: (1) SVG exportieren, (2) DXF exportieren

Ablauf

  1. Befehl aufrufen.
  2. Im Modell mit Auswahl: Rückfrage n Elemente selektiert. OK = Nur Selektion exportieren / Abbrechen = Alle Elemente exportieren. Ohne Auswahl geht alles Sichtbare in die Datei. Die Rückfrage kommt auch, wenn nur Masse oder Schraffuren angewählt sind; Masse und Schraffuren eines angewählten Blocks kommen mit.
  3. Auf einem Blatt: Rückfrage Papierbereich exportieren — OK = Blatt flachgerechnet (Massstab eingerechnet) / Abbrechen = Modellinhalt (Rückfragen beim Export).
  4. Die Datei wird heruntergeladen; die Statuszeile meldet SVG exportiert: n Elemente → name.svg bzw. SVG exportiert: Blatt Layout 1 — n Elemente → name_Layout_1.svg.

Scheitert die Erzeugung der Datei — auch wenn ein einzelnes Mass beim Zeichnen scheitert —, entsteht keine Datei; die Statuszeile meldet rot SVG-Export fehlgeschlagen (Grund).

Was in die Datei kommt

BereichInhalt
Modellalles Sichtbare, gezeichnet wie im Druck im Massstab 1:1 in Millimeter: Elemente, Blöcke (auch Normteile und eine eingefügte Stückliste), Masse, Laufmasse, Schraffuren, Ballone, Bemerkungen, Hinweispfeile, Toleranzrahmen, Bezüge, Punkte und Bilder — mit Farbe und Linienstärke (Linien in der Datei)
Blatt (flachgerechnet)das komplette Blatt wie im Druck: Fensterinhalte im Fenstermassstab beschnitten, Rahmen, Schriftfeld, Masse, Schraffuren, Fusszeile

Was das SVG des Modells enthält

Seit Programmstand 4.0.5 entsteht das SVG des Modells auf demselben Weg wie der Druck, aber ohne das Fenster Drucken:

  • In die Datei kommt alles, was am Bildschirm sichtbar ist — wie beim DXF, also auch Bilder, Bemerkungen und Gruppen, die nicht gedruckt werden.
  • Was unsichtbar ist, fehlt: ausgeblendete Layer und Z-Ebenen, Isolieren, ausgeblendete Blöcke, Masse in Blöcken auf ausgeblendeten Layern.
  • Die Einstellungen des Fensters Drucken (S/W, Druckfarben, Stärken je Layer, Liniendicken von Massen und Schraffuren, Bilder, Bemerkungen) wirken nicht.
  • Ist nichts Sichtbares da, entsteht keine Datei.
Links die Zeichnung mit Block, Massen, Schraffur und Ballon, rechts das exportierte SVG im Browser — alles ist mitgekommen
Links die Zeichnung mit Block, Massen, Schraffur und Ballon, rechts das exportierte SVG im Browser — alles ist mitgekommen

Der Dateiname ist der Zeichnungsname mit der Endung .svg, beim Blatt ergänzt um den Blattnamen. Ohne exportierbare Elemente meldet die Statuszeile Keine Elemente zum Exportieren.

Linien in der Datei

Seit Programmstand v3.0.53 sieht der Export aus dem Modell so aus wie der Ausdruck:

  • Linienstärke in Millimeter. Folgt eine Linie ihrem Layer, gilt dessen Wert Stärke (Drucker mm) (Layer bearbeiten) — bei den mitgelieferten Layern die genormten 0,25 / 0,35 / 0,5 mm. Hat ein Element im Panel Eigenschaften eine eigene Breite bekommen, wird diese umgerechnet; der Unterschied zwischen dicken und dünnen Linien bleibt damit erhalten.
  • Runde Linienenden und -ecken. Enden stossen nicht mehr flach ab, Ecken laufen nicht mehr spitz aus — bei dicken Linien deutlich sichtbar.
Hinweis

Eine mit LiberoDraft erzeugte SVG-Datei bringt die Bildschirm-Linienstärke unsichtbar mit. Lesen Sie sie über SVG importieren wieder ein, stimmen die Linienstärken mit dem Original überein. Bei Dateien aus anderen Programmen wird die Stärke aus der Datei umgerechnet.

Masse, Schraffurstriche, Ballone und die übrigen Beschriftungen stehen im SVG als Darstellung; SVG importieren übergeht sie, statt sie als lose Linien einzulesen. Eine Linie mit Sonder-Linientyp steht als Band in der Datei und darunter unsichtbar als Linie — sie kommt als Linie zurück.

Wirkung

Der Export ändert die Zeichnung nicht und ist kein Rückgängig-Schritt.
