Ein / zwei Elemente trimmen oder verlängern

Zweck

Anders als Trimmen setzen diese beiden Werkzeuge keinen vorhandenen Schnittpunkt voraus: Sie rechnen mit den Verlängerungen der Elemente und bringen sie an den gemeinsamen Schnittpunkt — kürzen, wenn ein Element übersteht, verlängern, wenn es zu kurz ist. Das ist der schnellste Weg, aus zwei Linien eine saubere Ecke zu machen.

  • Ein Element trimmen ändert nur das erste angeklickte Element; das zweite ist die Referenz und bleibt unverändert.
  • Zwei Elemente trimmen ändert beide Elemente bis zum gemeinsamen Schnittpunkt.

Die Werkzeuge nehmen Linien und Bögen. Kreise lehnen sie ab: Kreise: erst auftrennen, dann den Bogen modifizieren.

Aufruf

  • Menüband: Gruppe Bearbeiten, Dreieck am Button Trimmen — Ein Element trimmen (4), Zwei Elemente trimmen (5). Ist das Fenster schmal, ist die Gruppe zugeklappt — der Pfeil unter dem Gruppen-Icon öffnet die Liste mit beiden Werkzeugen.
  • Klassische Leiste: Aufklapp-Dreieck der Familie Trimmen (1).
  • Befehlssuche : Ein Element trimmen, Zwei Elemente trimmen.
Familie «Trimmen» mit (4) Ein Element trimmen, (5) Zwei Elemente trimmen
Familie Trimmen mit (4) Ein Element trimmen, (5) Zwei Elemente trimmen

Ein Element trimmen / verlängern

Ein Element trimmen Zwei Klicks:

  1. Das zu ändernde Element anklicken — auf der Seite, die bleiben soll (1). Die Statuszeile fragt Ein Element Trimmen: Referenz-Element anklicken (bleibt unverändert).
  2. Das Referenz-Element anklicken (2). Das erste Element wird bis zum Schnittpunkt mit der Referenz verlängert oder gekürzt; die Referenz bleibt, wie sie ist.

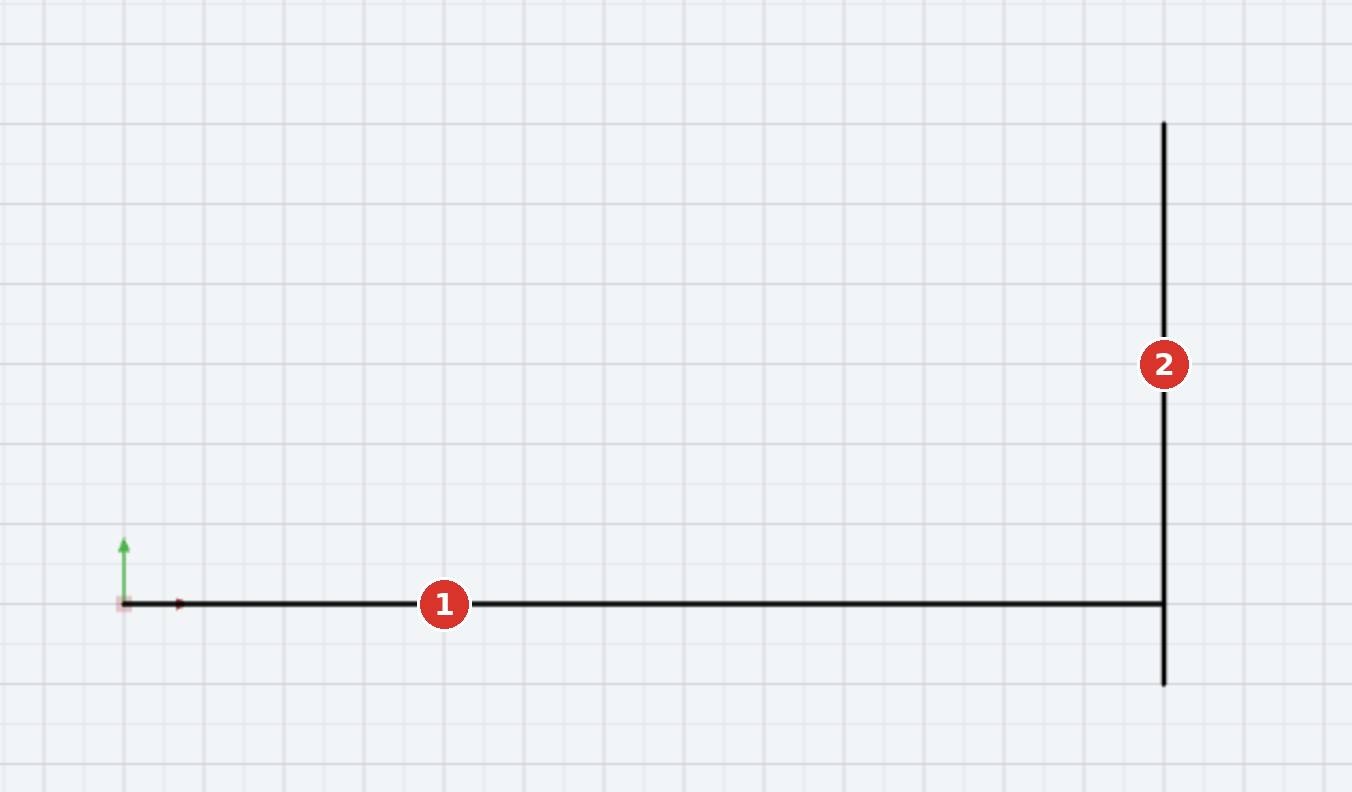

(1) die waagrechte Linie auf der bleibenden Seite, (2) die Referenz — die Linie wächst bis zum Schnittpunkt
(1) die waagrechte Linie auf der bleibenden Seite, (2) die Referenz — die Linie wächst bis zum Schnittpunkt

Trifft der Klick kein Element, meldet die Statuszeile Kein Element am Klickpunkt (Linie/Bogen) bzw. Kein Referenz-Element am Klickpunkt.

Zwei Elemente trimmen / verlängern

Zwei Elemente trimmen Ebenfalls zwei Klicks, jeweils auf der Seite, die bleiben soll:

  1. Erstes Element anklicken (1) — Zwei Elemente Trimmen: 2. Element anklicken (auf der zu behaltenden Seite).
  2. Zweites Element anklicken (2). Beide werden bis zum gemeinsamen Schnittpunkt verlängert oder gekürzt — es entsteht eine Ecke.

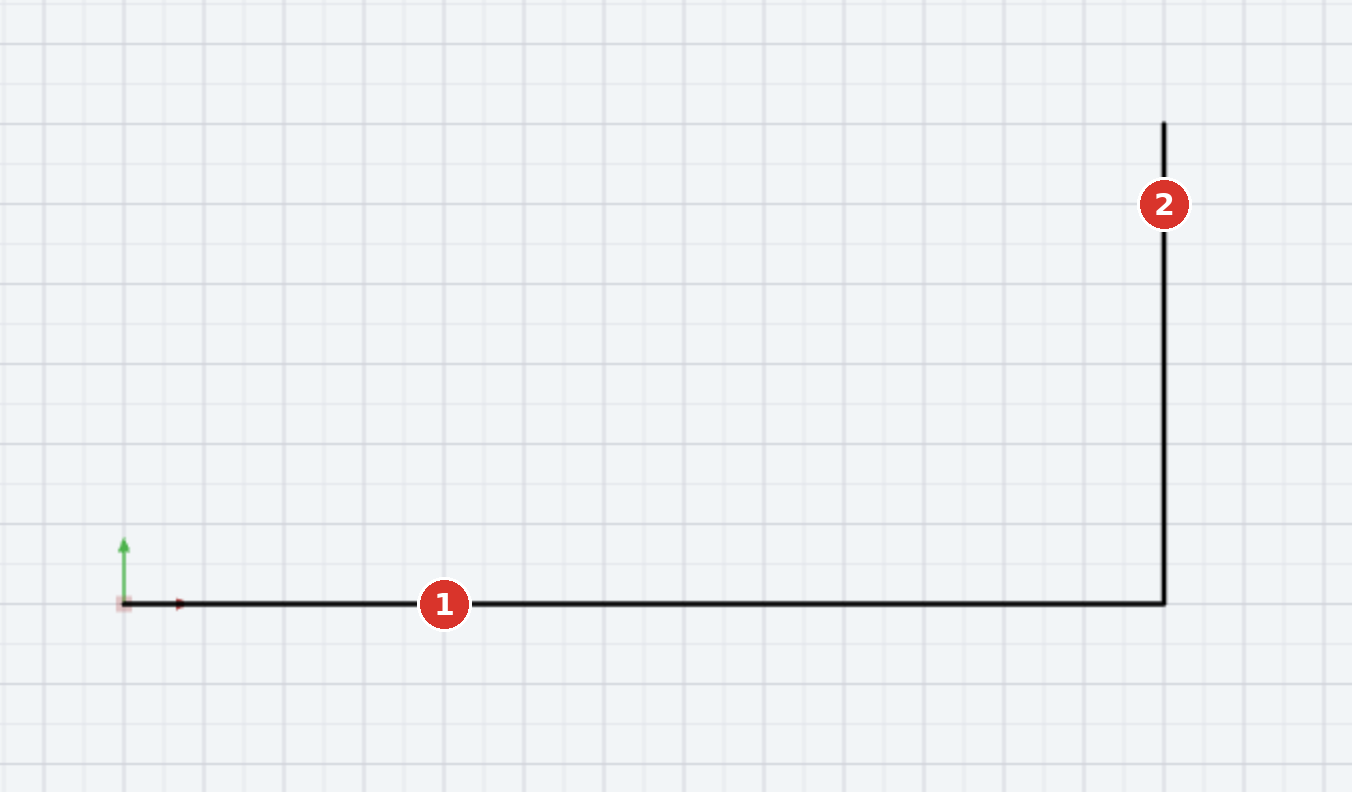

(1) erste, (2) zweite Linie, je auf der bleibenden Seite — beide treffen sich in der Ecke
(1) erste, (2) zweite Linie, je auf der bleibenden Seite — beide treffen sich in der Ecke

Bei Bögen gilt der Schnittpunkt des Vollkreises mit dem anderen Element; Kreise müssen zuerst aufgetrennt werden (Kreise: erst auftrennen, dann mit Bogen die Ecke bilden).

Optionen und Zusammenhänge

  • Die Werkzeuge bleiben aktiv, bis Sie Esc drücken.
  • Parallele Linien haben keinen Schnittpunkt — dann geschieht nichts.
  • Treffen sich die Elemente schon im Schnittpunkt, meldet die Statuszeile Elemente treffen sich bereits im Schnittpunkt; es entsteht kein Rückgängig-Schritt.
  • Das geänderte Element bleibt dasselbe Element — mit seiner Gruppe und den Massen, die auf den Blättern daran hängen. Masse am geänderten Element folgen dem neuen Endpunkt, auch ein Punkt-Mass am verschobenen Ende; Schraffuren werden neu berandet. Ein treibendes Mass, dessen Wert sich ändert, wird getrieben (Meldung). Gebundene Beschriftungen bleiben an ihrer Stelle, auch auf den Blättern und über Ctrl + Z / Ctrl + Y.
  • Eine Verschmelzung oder Deckungsgleich am verschobenen Ende zieht den Partner mit.
  • Abgelehnt (rote Meldung, kein Rückgängig-Schritt) wird das Trimmen, wenn sich ein Element mit Fixiert ändern müsste (Element ist fixiert — Trimmen abgelehnt) oder wenn am verschobenen Punkt ein fixiertes oder gesperrtes Element hängt (Verbundenes Element ist fixiert oder gesperrt — Trimmen abgelehnt).
  • Elemente auf gesperrten Layern oder in gesperrten Gruppen lassen sich nicht als zu änderndes Element wählen (Hinweis mit Schloss); als Referenz dürfen sie gesperrt sein, denn die Referenz wird nur gelesen. Unsichtbares wird nicht getroffen.
  • Soll die Ecke statt spitz gerundet oder gefast sein, nehmen Sie direkt Runden oder Fasen — beide kürzen oder verlängern die Linien gleich mit.
