Koordinatentabelle (Dialog)
Überblick

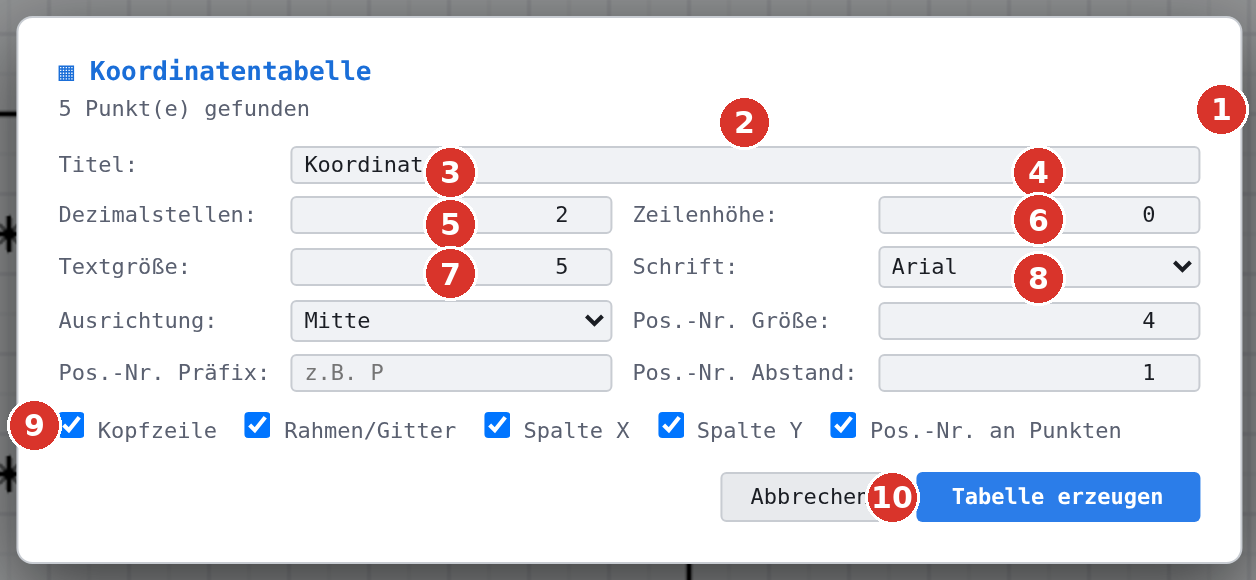

Der Dialog erscheint beim Befehl Koordinatentabelle und legt Aussehen und Inhalt der Tabelle fest. Die Zeile unter dem Titel nennt, wie viele Punkte gefunden wurden.
Die Felder
| Feld | Bedeutung |
|---|---|
| Titel | Überschrift über der Tabelle; leer lassen unterdrückt die Titelzeile (Werk: Koordinaten) |
| Dezimalstellen | Nachkommastellen der X- und Y-Werte, 0 bis 6 |
| Zeilenhöhe | Höhe einer Tabellenzeile; 0 = automatisch aus der Textgrösse |
| Textgrösse | Schrifthöhe in der Tabelle |
| Schrift | Arial, Helvetica, Times New Roman, Courier New, Verdana |
| Ausrichtung | Links, Mitte oder Rechts in der Zelle |
| Pos.-Nr. Grösse | Schrifthöhe der Positionsnummern an den Punkten |
| Pos.-Nr. Präfix | Zeichen vor der Nummer, etwa P für P1, P2 … |
| Pos.-Nr. Abstand | Abstand der Nummer zum Punkt; 0 = direkt am Punkt |
| Kopfzeile | Zeile mit Pos, X, Y über der Tabelle |
| Rahmen/Gitter | Linien um die Tabelle und zwischen den Zellen |
| Spalte X / Spalte Y | die jeweilige Spalte aufnehmen |
| Pos.-Nr. an Punkten | Nummern in der Zeichnung an die Punkte setzen |
| Abbrechen | schliesst den Dialog ohne Tabelle |
| Tabelle erzeugen | erzeugt die Tabelle; sie hängt danach am Zeiger |
Hinweis
Stand v3.0.24 ist die Zeile mit der Punktzahl (n Punkt(e) gefunden bzw. Keine Punkte in der Zeichnung — bitte zuerst Punkte setzen.) auch in der englischen Oberfläche deutsch.
