Erste Zeichnung anlegen
Ziel
Eine Grundplatte 120 × 80 mm mit einer Bohrung zeichnen, die Masse entstehen mit, und die Zeichnung als Datei speichern.
Schritte
- Ctrl + N für eine neue Zeichnung; bei der Rückfrage Ungespeicherte Änderungen verwerfen? zuerst speichern.
- R (Rechteck), auf die Zeichenfläche klicken, 120 tippen, Tab, 80 tippen, Enter. Das Rechteck steht, Breiten- und Höhenmass hängen daran.
- C (Kreis), etwa in die Mitte der Platte klicken, 12 tippen, Enter. Das Durchmessermass entsteht mit.
- N (Linie) für eine Mittellinie: M (Fang Mittelpunkt), die linke Plattenkante anklicken, dann die rechte Plattenkante anklicken, Esc — die Linie läuft von Kantenmitte zu Kantenmitte.
- A — die Zeichnung wird eingepasst.
- Ctrl + S: Ort und Namen wählen (Chrome/Edge) bzw. Download (Firefox/Safari).

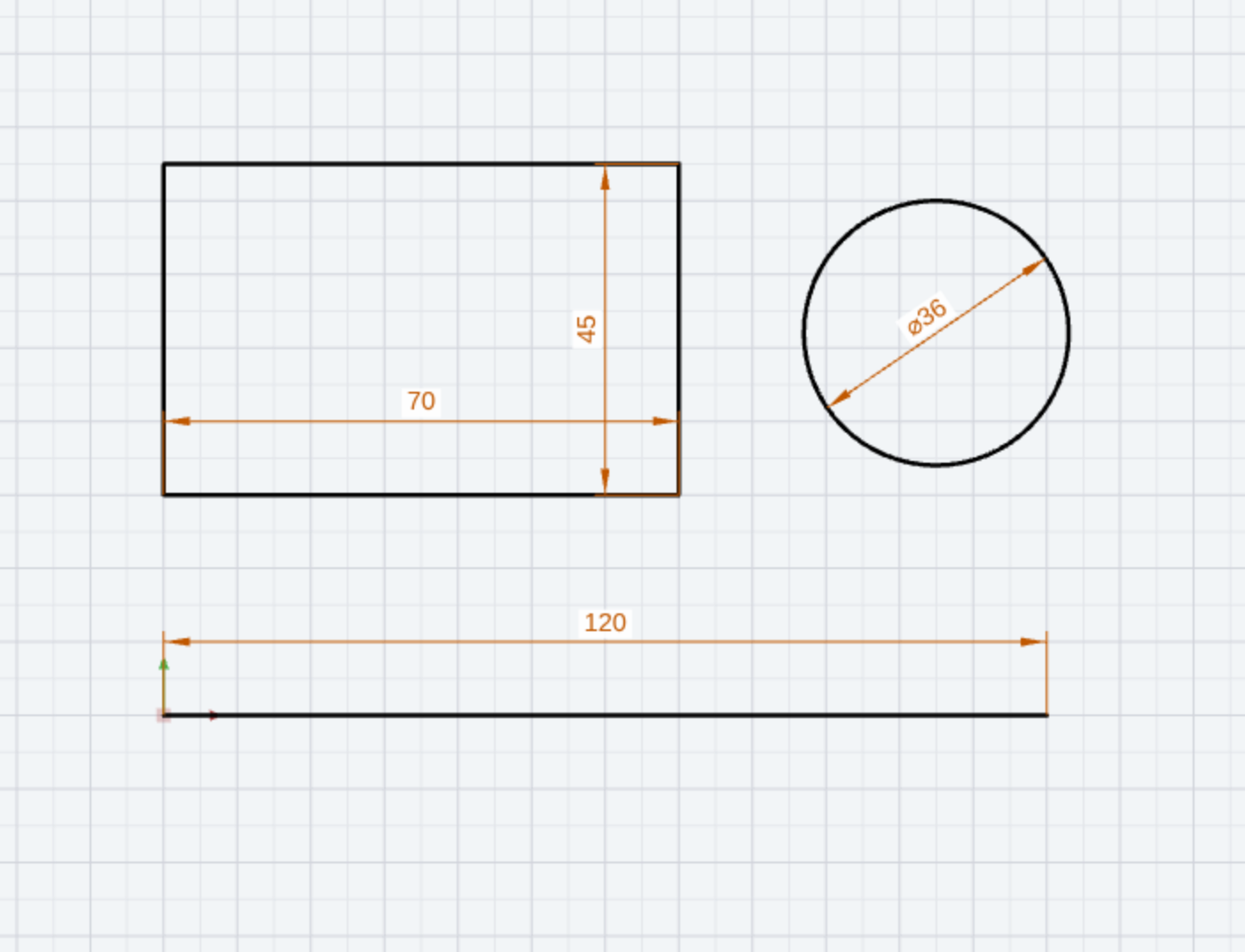

Ergebnis
Die Statuszeile meldet Gespeichert: Name.cad2d; der Browser-Reiter zeigt den Namen ohne ●. Jede weitere Änderung speichern Sie mit Ctrl + S.
Tipp
Fehlen die Masse, ist der Haken Bemassung beim Zeichnen erstellen im Dialog Einstellungen nicht gesetzt. Stimmt eine Eingabe nicht, nimmt Ctrl + Z den letzten Schritt zurück.
